一、产品介绍
  10KV级S9-10KVA-6300KVA油浸式变压器高压绕组全部采用多层圆筒式结构，改善了绕组的冲击分布。容量在630~6300kvA范围内的低压绕组采用筒式或螺旋式结构，机械强度高，安匝分布平衡，产品的抗短路能力好。
    器身追加了定位结构，使之在运输过程中不产生位移，同时所有紧固件加装扣紧螺母，确保产品在长期运行过程中紧固件不松动，满足了不吊芯的要求。变压器采用波纹油箱，取消了储油柜，箱盖与箱沿焊死或用螺栓紧固，延长了变压器油的使用寿命。
    产品表面经去油、去绣、磷化处理后喷涂底漆、面漆，可以满足冶金、石化系统及潮湿污秽地区的特殊使用要求。
    精选组件，采用了全密封变压器油箱，按标准要求安装有压力释放阀、信号温度计、气体继电器等，确保变压器安全运行。该系列产品外形美观，体积小，能减少安装占地面积，是理想的免维护优质产品。

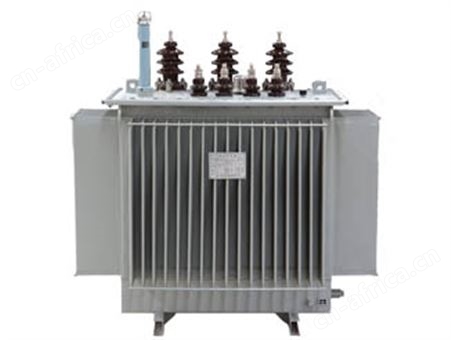

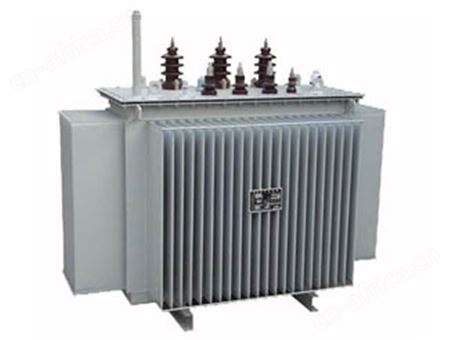

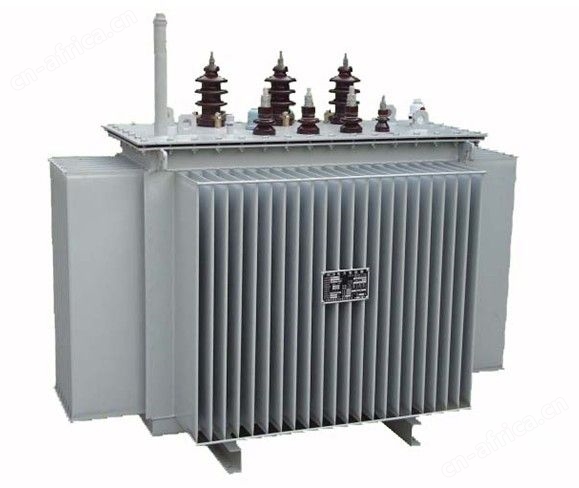

10KV级S9-10KVA-6300KVA油浸式变压器
二、正常使用条件
  海拔不超过1000m，
  环境温度：**日平均气温+40℃；
            **年平均气温+20℃；
            户外**温度-25℃。
特殊使用条件：
            海拔超过1000m，
            环境温度：**气温+45℃；**气温-45℃；

三、产品优点
1 、变压器油绝缘性能好、导热性能好,同时变压器油廉价。
2、能够解决变压器大容量散热问题和高电压绝缘问题。
四、缺点
1、变压器油具有可燃性,当遇到火焰时可能会燃烧、爆炸
2、变压器油对人体有害
3 、变压器油需定期检查
4 、油浸式变压器抗短路能力差
5、油浸式变压器密封性能不良且宜老化,在运行场所渗漏油严重,影响设备安全运行,同时影响环境
6、油浸式变压器绝缘等级低,按绝缘设计、制造

：

：scshuyue

：

营业展厅地址：成都市万贯五金机电城C区9栋30-31号

一、10KV级S9-10KVA-6300KVA油浸式变压器型号表

S9-10KVA 10/0.4	S9-630KVA 10/6.3
S9-20KVA 10/0.4	S9-800KVA 10/6.3
S9-30KVA 10/0.4	S9-1000KVA 10/6.3
S9-40KVA 10/0.4	S9-1250KVA 10/6.3
S9-50KVA 10/0.4	S9-1600KVA 10/6.3
S9-80KVA 10/0.4	S9-2500KVA 10/6.3
S9-100KVA 10/0.4	S9-3150KVA 10/6.3
S9-125KVA 10/0.4	S9-4000KVA 10/6.3
S9-160KVA 10/0.4	S9-5000KVA 10/6.3
S9-200KVA 10/0.4	S9-6300KVA 10/6.3
S9-250KVA 10/0.4
S9-315KVA 10/0.4
S9-400KVA 10/0.4
S9-500KVA 10/0.4
S9-630KVA 10/0.4
S9-800KVA 10/0.4
S9-1000KVA 10/0.4
S9-1250KVA 10/0.4
S9-1600KVA 10/0.4
S9-2500KVA 10/0.4

二、10KV级S9-10KVA-6300KVA油浸式变压器技术参数：

额定电容（KVA）	电压组合			连接组标号	空载损耗（W）	负载损耗（W）	短路阻抗（%）	空载电流（W）	重量（kg）			外形尺寸（mm）	轨距（mm）
额定电容（KVA）	高压（KV）	分接（%）	低压（KV）	连接组标号	空载损耗（W）	负载损耗（W）	短路阻抗（%）	空载电流（W）	器身重	油重	总重	长×宽×高	轨距（mm）
30	6 6.3 10 10.5 11	±5% 或 ±2×2.5	0.4	Yyn0 或 Dyn11	130	600/630	4.0	2.3	165	60	280	700555810	400*400
50					170	870/910		2.0	200	90	385	780630900	400*400
63					200	1040/1090		1.9	230	100	420	800660920	400*400
80					250	1250/1310		1.9	280	115	495	825660930	400*450
100					290	1500/1580		1.8	310	130	565	835730970	400*450
125					340	1800/1890		1.7	350	150	640	860780990	150*550
160					400	2200/2310		1.6	410	165	740	8908401010	550*550
200					480	2600/2730		1.5	490	170	910	12007701020	550*550
250					560	3050/3200		1.4	570	190	990	12708301080	550*550
315					690	3650/3830		1.4	670	230	1220	14209601110	550*550
400					800	4300/4520		1.3	800	250	1430	14209601170	660*660
500					960	5150/5410		1.2	940	290	1670	150010101230	660*660
630					1200	6200	4.5	1.1	1100	350	1940	165011401300	660*660
800					1400	7500		1.0	1370	385	2190	175012001350	820*820
1000					1700	10300		1.0	1520	471	2780	178012601450	820*820
1250					1950	12000		0.9	1820	520	3340	186013001550	820*820
1600					2400	14500		0.8	2150	660	3790	194013601600	820*820
2000					2520	17820		0.8	2310	813	4380	200013501900	820*820
2500					2970	20700		0.8	2730	1157	5135	205015001920	820*820
