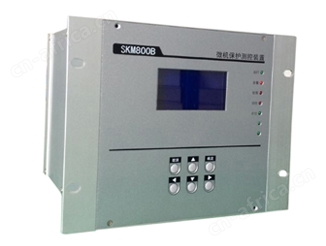

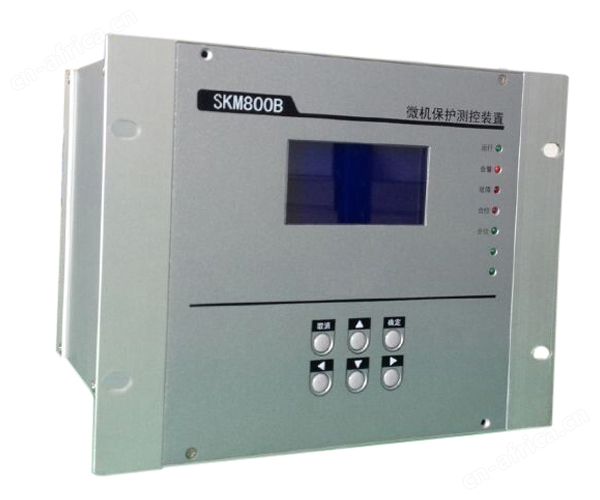

线路保护装置SKM800B-L说明：

1、结构：装置高4U宽19/2英寸，整个机箱全铝合金外壳，显示面板固定在前面上，内部插件从后面差拨。

2、安装方式：嵌入式安装，后插拨式后接线。

3、外形尺寸：178（高）*229（宽）*{228（深）＋15（端子高度）}。

线路保护装置SKM800B-L装置

1.1保护功能：

过流加速保护、手合遥合于故障时加速跳闸；

三段式电压闭锁电流方向保护；

零序过流保护；

过压保护；

低压保护；

低频减载（可投退低压、滑差闭锁）；

PT断线检测及闭锁低压及方向保护元件；

三相一次重合闸（检同期、检无压）；

1.2测控功能：

母线电压、变压器电流、有功、无功、功率因数、频率；

14路开光量输入（交直流通用）；

控制回路监视及断线告警；

继电器手动及遥控分合闸操作（可以内带防跳闭锁继电器）；

CAN/RS485通讯接口；

通讯协议及故障录波（选配）；

以太网接口。

2、线路保护装置SKM800B-L

1.1保护功能：

过流加速保护、手合遥合于故障时加速跳闸；

三段式电压闭锁电流方向保护；

零序过流保护；

过压保护；

低压保护；

低频减载（可投退低压、滑差闭锁）；

PT断线检测及闭锁低压及方向保护元件；

三相一次重合闸（检同期、检无压）；

1.2测控功能：

母线电压、变压器电流、有功、无功、功率因数、频率；

14路开光量输入（交直流通用）；

控制回路监视及断线告警；

继电器手动及遥控分合闸操作（可以内带防跳闭锁继电器）；

CAN/RS485通讯接口；

通讯协议及故障录波（选配）；

以太网接口。
