一、产品概述

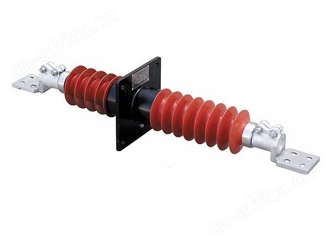

    FCGW-12KV系列干式复合穿墙套管是一种新型穿墙套管，其主绝缘采用无油新型绝缘材料，无渗漏、密封性能好，可水平、竖直安装，干净、维护方便；外绝缘采用高温硫化硅橡胶，具有优异的防污性能、老化性能和防爆性能。符合电力部门性能高、无油化、小型化的发展趋势，是满足城乡电网改造要求的新一代高压产品。
     本产品适用于于12KV、20KV、40.5KV、72.5KV高压复干式穿墙套，中等及以上污秽地区、海拔高度不超过1000m（超过1000m请选用高原型）、环境温度-40℃~+40℃，产品性能符合IEC60137：2000《交流电压高于1000V的绝缘套管》及GB/T4109-1999《高压套管技术条件》标准的规定。



二、使用环境条件
1)户内套管环境温度不高于＋40℃，不低于-40℃
海拔不超过l000m
相对湿度月平均值不大于90％
周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污秽
无经常性的剧烈振动
2)户外套管环境温度不高于＋40℃，不低于-40℃；
海拔不超过l000m；
风速不大于34m/s
产品的使用环境的空气污秽程度，按GB/T5582 分为Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 级；
无经常性的剧烈振动

三、结构特征：
    1.高压复合干式穿墙套管主要由接线端子、户外伞裙、法兰套筒、户内伞裙、电 芯子等零部件构成，法兰套筒与电容芯子紧固连接。
    2.套管的主绝缘是采用聚四氟乙烯及环氧等材器，具有良好的电气、机械性能。料缠绕半导体层构成圆柱形电容
    3.体积小，重量轻，是相同电压等级瓷绝缘子的1/5~1/9左右，便于运输和安装。
    4.复合绝缘子械强度高，结构可靠，性能稳定，安全运行裕度大，为线路和安全运行提供了保障。
    5.复合绝缘子的电气性能*，硅橡胶伞肯有良好的憎水性和迁移性，耐污性能好，抗污闪能力强，能在重污秽地区安全运行，且不需要人工清扫，可免测零值维护。
    6.复合绝缘子具有耐酸、碱性，耐热老化和耐电性能力，密封性能好，能确保其内绝缘不受潮等特点。
    7.复合绝缘子的抗脆性能好，防震力度强，不会发生脆断事故。
    8.复合绝缘子具有可换性，能与瓷等绝缘子与互换使用。

四、安装使用说明
     1.产品开箱检查产品外观及合格证等文件。
    2.按电力部门要求进行电气试验验收。
    3.将套管从法兰处吊起对正到墙壁安装孔，徐徐放入，用紧固螺钉将法兰与墙壁安装孔对正后紧固。
    4.调节接线端子时应将接线端子处的螺栓松开后调整，调整后应将螺栓紧固，否则运行时会引起局部发热。

：

：
