一、产品简介

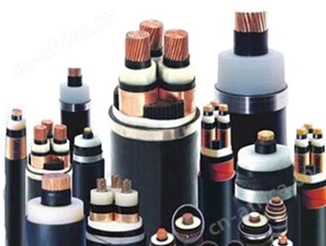

VLV22铜(铝)芯聚氯乙烯绝缘内钢带铠装聚氯乙烯护套电力电缆适用于直埋地下，电缆能承受机械外力作用，但不能受大的拉力

二、产品用途
适用于固定敷设在交流50HZ，额定电压0.6/1千伏及以下输配路线上

三、产品特点
电缆除具有可靠的电气性能外，还具有较强的防止化学腐蚀性，耐酸，碱和有机溶剂，电缆不受敷设落差的限度，可在任何落差甚至垂直的场合敷设。
VLV22-3×+2×聚氯乙烯绝缘聚氯乙烯护套电力电缆
工作温度：0℃~ +70℃
(1)成品电缆在室温下，能经受交流50HZ，3.5KV电压试验5min不击穿。
(2)电缆长期答应工作**温度不超过70℃，敷设时温度应不低0℃，弯曲半径应不
小于电缆外径10倍。
(3)成品电缆导电线芯的直流50HZ，换算到标称截面1mm2，长度为1m和温度+20℃时，铜芯应不大于0.0184，铝芯应不大于0.031Ω。

：

：scshuyue

：

营业展厅地址：成都市万贯五金机电城C区9栋30-31号

VLV22-3×+2×聚氯乙烯绝缘聚氯乙烯护套电力电缆产品参数：

导体标称直径	绝缘厚度		钢带厚度	护套厚度	电缆近似外径	电缆近似重量		20℃导体电阻				试验电压
						电缆近似重量		20℃≤（Ω/km）
						铜	铝	铜		铝
mm²	mm		mm	mm	mm	kg/km		Ω/km		Ω/km		KV/min
3*4+2.5	1.0	0.8	2×0.2	1.8	17.9	538	446	4.61	7.41	7.41	12.1	3.5
3*6+4	1.0	1.0	2×0.2	1.8	19.5	657	524	3.08	4.61	4.61	7.41	3.5
3*10+6	1.0	1.0	2×;0.2	1.8	22.1	894	619	1.83	3.08	3.02	4.61	3.5
3*16+10	1.0	1.0	2×0.2	1.8	24.7	1194	804	1.15	1.83	1.91	3.02	3.5
3*25+16	1.2	1.0	2×0.2	1.8	28.5	1668	1072	0.727	1.15	1.20	1.91	3.5
3*35+16	1.2	1.0	2×0.2	1.8	31.7	2243	1458	0.524	1.15	1.868	1.91	3.5
3*50+25	1.4	1.2	2×0.5	2.0	35.0	2852	1723	0.387	0.727	0.641	1.20	3.5
3*70+35	1.4	1.2	2×0.5	2.1	38.5	3657	2077	0.268	0.524	0.443	0.868	3.5
3*95+50	1.6	1.4	2×0.5	2.3	44.3	4796	2636	0.193	0.387	0.320	0.641	3.5
3*120+70	1.6	1.4	2×0.5	2.4	49.0	5912	3139	0.153	0.268	0.253	0.443	3.5
3*150+70	1.8	1.4	2×0.5	2.5	53.5	7025	3673	0.124	0.268	0.206	0.320	3.5
3*185+95	2.0	1.6	2×0.5	2.7	58.9	8598	4408	0.0991	0.193	0.164	0.253	3.5
3*240+120	2.2	1.6	2×0.5	2.9	60.6	10631	5216	0.0754	0.153	0.125	0.206	3.5
3*300+150	2.4	1.8	2×0.5	3.1	65.6	12913	6145	0.0601	0.124	0.100	0.164	3.5
3*400+240	2.4	1.8	2×0.5	3.3	72.8	15410	7812	0.0470	0.0754	0.0778	0.125	3.5
