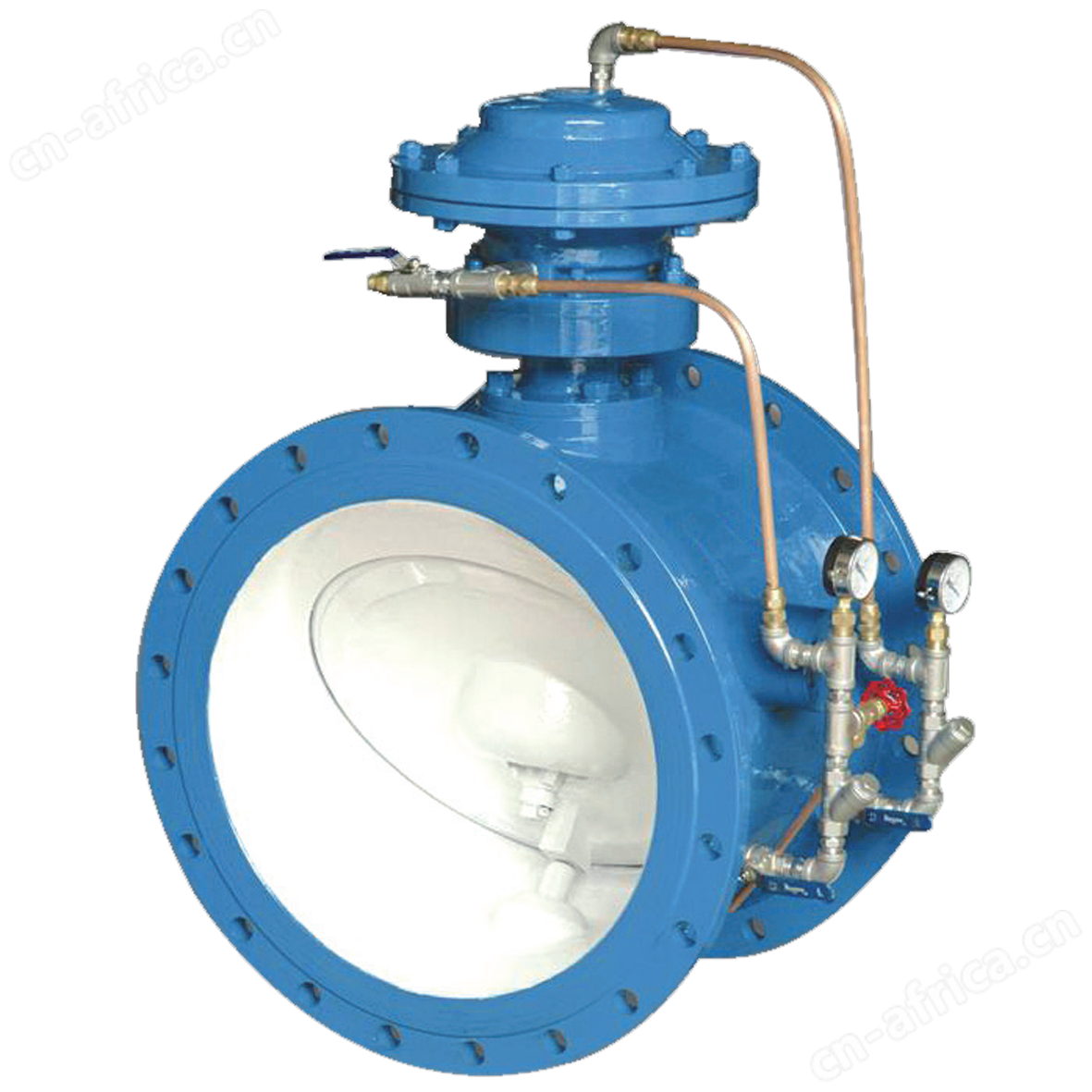

活塞式管力阀是我公司历时五年研发的水泵出口控制阀，是继老式手动控制阀、液控蝶阀、水力控制阀后的第三代新型蝶式多功能水泵控制阀。阀门采用*的流体设计，能耗低、运行稳，密封效果好，它兼具电动闸阀、电动蝶阀以及止回阀的功能，敏捷的快关速度和可调的泄压时间，能有效消除水锤危害，保护水泵及管网系统安全。

活塞式管力阀适用于自动化给排水泵站的离心泵、混流泵和轴流泵出水管道，设计有膜片式与活塞式两种控制装置，可分别适用于清水、原水类介质和污水、渣浆水类介质。产品类型上，开发有普通型、回水低压型、污水型等五种规格，以满足不同工况需求。



型号定义：

型号示例

BFDG7m43HR-10C  铸钢材质膜片式污水型法兰连接管力阀

BFDG7h42AHR-40C  铸钢材质活塞式手动调节型法兰连接管力阀

注：基本型采用膜片式结构；污水型推荐使用膜片式結构，调节型谪选用活塞式結构。


常用阀体、阀板材料对照表

材料名称	材料牌号	主要介质
	ANSI/AST标准		G B
碳素钢	WCB	ZG25	水、油品等
镍铬铸铁	/	QT400Ni2Cr	海水
络镍不锈钢	CF8 (304)	ZGlCrl8Ni9TiZGlCrl8Nil2Mo2Ti	硝酸类等腐蚀性介质
铬镍钼不绣钢	CF8M (316)		醋酸类腐蚀性介质
铬镍超低碳不锈钢	CF3(304L)		硝酸类等腐蚀性介质
铬镍钼超低碳 不锈钢	CF3M(316L)		醋酸类腐蚀性介质



引用但不限于以下标准，未注日期的引用文件，其版本适用于本产品。

标准内容	标准号	标准名称
企业标准	Q/OPJF007-2012	BFDG型管力控制阀
设计制造标准	GB/T12236	蝶式止回阀
	API6D	带阻尼止蝶式回阀
检验与试验标准	GB/T13927-2008	通用阀门 压力试验
法兰标准	GB9113.1-9113.4	整体钢制法兰/客户标准
结构长度标准	GB/T12221	金属阀门 结构长度
使用材料标准	GB/T12229	通用阀门碳素钢铸件技术条件
	GB/T12230	通用阀门奥式体铜铸件技术条件

项目		口径
		< 1000mm	≥1000mm
关阀时间（s)	快	1~2.5	1〜5
	慢	3〜60	5-90
工作压力（Mpa)		=0.05
阻力系数		0.3〜1.1
开阀时间		10-60
水锤峰值		S 1.5倍水泵出口额定压力
水泵反转速度		S 1.2倍水泵额定转速
适应温度		未注明为0-80°C,可生产-25°C-200°C

1、功能多样：具有截流止回、轻载启泵、消除水锤等功能，一阀顶多阀，节省设备总投资。
2、缓开启泵：启泵后阀门在进口端微孔止回阀的作用下，要达到—定压力，阀门才开启，可减小启泵电流，确保电机和电控系统安全。
3、快关缓闭：的小阀板结构（本公司.7《管力控制阀小阀板缓闭结构》)，停泵时，先快关后缓闭，有效消除水锤，保证系统安全。
4、外形美观：结构上采用控制装置顶置的创新型设计，外形空间小，内部结构简单，运行可靠性强。工艺上，壳体、零部件均为精密铸造，结构强度好，外形简洁精致。
5、安装方便：采用蝶阀结构，有体积小、重量轻的特点，占地空间小,降低土建成本，可适用于地表和地沟等多种安装方式。
6、维护简单:阀门的启闭由输送的介质驱动，与水泵自动联锁，无需人工与外力去操作;无外接动力和元器件，采用一体化结构，故障点少;液压缸内的零部件检修可在机组正常运行的同时进行;关键零件均选用优质材料，基本无需维护;外控通道中过滤器具有自冲洗功能；
7、节能降耗：启闭件为斜置蝶板式，水流平顺，沿程损失与局部损失很小；取消液控蝶阀的电一液控制系统，降低成本而又增加了可靠性和稳定性，减小耗电达到节能的目的。
8、动作、密封可靠：采用国内外的软硬双重密封结构（本公司ZL.3《阀门启闭件软硬组合密封装置》）或金属硬密封结构，
密封副摩擦力矩小；斜置偏心结构密封副，缩短了关阀行程，减少了密封圈滑移距离，降低了摩擦力矩，达到了瞬间离合的效果，并且具有防泥沙和压力自动补偿的功能;阀体、阀板密封角度优化设计，使阀门启闭灵活可靠。
9、适应性强：产品有膜片式与活塞式分别适用于各类工况与介质。外控组件中的特殊过滤器能有效过滤污水中的杂质颗粒，保证进入膜片腔或活塞缸内介质为清洁液体，该过滤装置具有自冲洗功能，旁通进口端设有排渣装置，可手动定期排渣。调节型可根据工况要求，采用手动或者电动控制开度进行流量调节。



1、开阀：初始状态如(1)示，当水泵启动，水压通过进口带微孔止回阀的旁通管，进入控制腔下腔，大阀板在进口端水力作用下，连同小阀板一同缓慢开启，如图(2)示。开阀速度可根据工况要求调节旁逋球阀的开度进行设定，以达到效果为准。

2、关阀：停泵瞬间，阀门进口流量及压力突然降低，大阀板在重力作用下迅速关闭(阀板与阀座接触前，设有缓冲机构，保护密封面），截断大部分水流，小阀板在控制腔作用下自动开启泄除回流压力水，削减水锤峰值，如图(3)示;同时，一部分回流水通过旁通管道进入控制腔上腔，推动控制杆下行，关闭小阀板至切断介质，如图(4):示。关阀时间可通过旁通管道上的调节阀调节，使水锤峰值在控制范围内。

图一  阀门动作原理

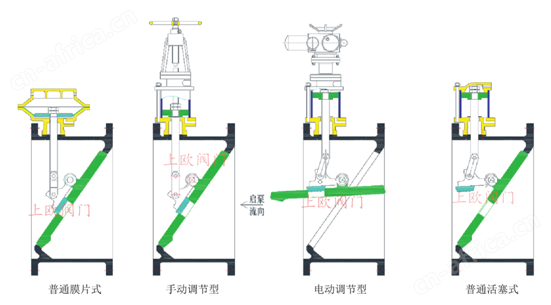

本产品系列类型

1、BFDG7m/h4

1 普通型 公司常规供货为膜片式。普通型适用于管网系统回水压力大于O.IMpa;

2、BFDG7h42调节型（A手动、B电动） 在普通型基础上，通过在控制腔上安装调节装置，可以根据系统要求采用手动或者电动调节阀门开度，以达到对管网内介质流量的粗量调节与控制。电装常规供货为普通型，有特殊要求，可按用户要求配置。
 3、 BFDG 7m4 3 污水型适用于输送污水、渣浆水，膜片式结构对颗粒类污水含渣量敏感度低，同时外控组件中的特殊过滤器能有效过滤污 水中的杂质颗粒，保证进入控制腔内介质为清洁液体，同时该过滤装置具有自冲洗功能，其下部有排渣装置，可手动定期排渣，系统还设有清洗装置。

图二       产品类型



4、 BFDG 7m/h 4 4回水低压型当管网系统回水压力低于O.lMpa时，推荐采用本产品，阀门配有辅助关阀机构。

5、 BFDG 7m/h 4 5信号输出型信号输出型管力阀工作原理同普通型，在其基础上，增加行程开关，可直接表述全开、全关与故障三种信号，实现阀门启闭情况可就地观察也可远程监测，该装置结构简单，运行维护方便。

6、 BFDG 7m/h 4 6轴流泵型针对轴流泵的工作特性，该阀通过添加控制部件，实现先开阀后启泵的轻载启泵功能。停泵时，阀门自动先快关后缓闭，消除关阀水锤。

7、 BFDG 7m/h 4 7 防冻型为适应北方等气候寒冷地区，防冻型管力阀控制部分采用保温结构，通过热交换、辅助加热等形式，可适用于 -20℃的恶劣工况。

名称	普通材质	铬镍不锈钢	耐海水材质
阀轴	不绣钢2Crl3	ZGlCrl8Ni9Ti	316L
膜片/活塞	丁腈橡胶/不锈钢	EPDM/2Crl3	EPDM/316L
阀体密封面	半铁索体高铬钢D507(H) 硬质合金STL (Y) A102不绣钢（R)	ZGlCrl8Ni9Ti	ZcuZn38Mn2Pb2  锰黄铜（T)
硬密封副	D507(H)+A102(R)	316L+316L	T+316L

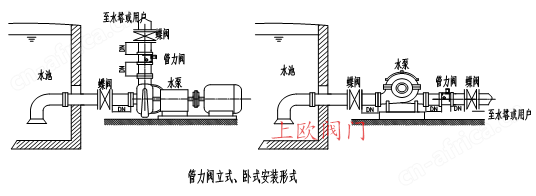

1、可采用卧式与立式安装（介质流向向上），有控制缸顶杆侧为出口方向，严禁反装，必须保证阀轴一定在水平位置。
2、为了安装维修方便，在空间许可时，应优先考虑卧式安装。
3、当阀门口径≥900mm时，为改善管道受力情况，可设置支架或基础。
4、阀后安装蝶式阀门时安装距离通常可取1DN，各口径阀门前后更详细安装尺寸请与公司技术部联系。

主阀结构形式		控制腔形式	控制腔位置	阀板运行形式	密封形式	泄压形式
旋启式止回阀	蝶式或旋启式结构	缓闭活塞油缸	流道内或阀体一侧	旋启式结构	采用铸铁表面衬胶， 为软密封形式	无泄流孔，泄流靠缓冲 活塞（缓闭可调性差， 易损坏，易产生噪音， 无法消除产生水锤的隐 患）
升降式回阀	截止式结构	无	无	升降式运行，关阀时对 阀座具有较大的冲击。	有软密封和硬 密封结构两种形式	无缓开和缓闭功能
管力阀	蝶式结构	活塞式、膜片式	顶置	旋入式结构，并且大阀 板配有缓冲装置，关阀 无声响	软硬双重密封	大阀板快关，小阀板缓闭，双阶段关阀

对比分析

蝶式结构体积小， 重量轻，在资源  日趋紧张的趋势 下，蝶式为主流发 展形式。

管力阀通过控制腔实现 缓开与缓闭功能。并且 多种控制腔形式，可适 应不同的工况介质与压 力。

管力阀顶置控制腔 结构不占用流道空 间，阻力系数小， 并且便于维护与安 装，可以安装于地 表、 地沟等，无 需改变原有土建 设施。

管力阀阀板惯性矩小， 阀板动作灵活，同时斜 置阀座结构，适当缩小 关阀行程，提高了阀门 动作可靠性。

软硬双重密封面， 结合硬密封结构强 度高，耐磨损，耐 冲击和软密封密封 性能好的优点，有 效解决了阀门的密 封难题，可确保阀 门长期"零泄漏"

大阀板独立悬桂，并在 大阀板上设有 泄流孔， 确保任何状况停泵均实 现大 阀板先关防止水泵 高速反转并且其泄流孔自 动泄压，杜绝水锤事故的 发生。
