管道自力控制阀是继老式手动控制阀、液控蝶阀、水力控制阀后的第三代蝶式多功能水泵控制阀，兼具电动闸阀、电动蝶阀以及止回阀的功能，采用流体设计，具有能耗低、运行稳，密封效果好等优势，该阀敏捷的快关速度和可调的泄压时间，能有效消除水锤危害，保护水泵及管网系统安全。
在设计上，管道自力控制阀有膜片式与活塞式两种控制装置，可分别适用于清水、原水类介质和污水、渣浆水类介质，在产品种类上，阀门有普通型、回水低压型、污水型等五种规格，以满足不同工况需求，可广泛应用于电力、环保、冶金、石化、水司、市政、食品等行业供、排水系统、污水泵房、化工流体等输送系统。
1、功能多样：具有截流止回、轻载启泵、消除水锤等功能，一阀顶多阀，节省设备总投资。
2、缓开启泵：启泵后阀门在进口端微孔止回阀的作用下，要达到—定压力，阀门才开启，可减小启泵电流，确保电机和电控系统安全。
3、快关缓闭：的小阀板结构（本公司.7《管力控制阀小阀板缓闭结构》)，停泵时，先快关后缓闭，有效消除水锤，保证系统安全。
4、外形美观：结构上采用控制装置顶置的创新型设计，外形空间小，内部结构简单，运行可靠性强。工艺上，壳体、零部件均为精密铸造，结构强度好，外形简洁精致。
5、安装方便：采用蝶阀结构，有体积小、重量轻的特点，占地空间小,降低土建成本，可适用于地表和地沟等多种安装方式。
6、维护简单：阀门的启闭由输送的介质驱动，与水泵自动联锁，无需人工与外力去操作；无外接动力和元器件，采用一体化结构，故障点少；液压缸内的零部件检修可在机组正常运行的同时进行；关键零件均选用优质材料，基本无需维护；外控通道中过滤器具有自冲洗功能。
7、节能降耗：启闭件为斜置蝶板式，水流平顺，沿程损失与局部损失很小；取消液控蝶阀的电一液控制系统，降低成本而又增加了可靠性和稳定性，减小耗电达到节能的目的。
8、动作、密封可靠：采用国内外的软硬双重密封结构（本公司ZL.3《阀门启闭件软硬组合密封装置》）或金属硬密封结构，密封副摩擦力矩极小;斜置偏心结构密封副，缩短了关阀行程，减少了密封圈滑移距离，降低了摩擦力矩，达到了瞬间离合的效果，并且具有防泥沙和压力自动补偿的功能;阀体、阀板密封角度优化设计，使阀门启闭灵活可靠。
9、适应性强：产品有膜片式与活塞式分别适用于各类工况与介质。外控组件中的特殊过滤器能有效过滤污水中的杂质颗粒，保证进入膜片腔或活塞缸内介质为清洁液体，该过滤装置具有自冲洗功能，旁通进口端设有排渣装置，可手动定期排渣。调节型可根据工况要求，采用手动或者电动控制开度进行流量调节。

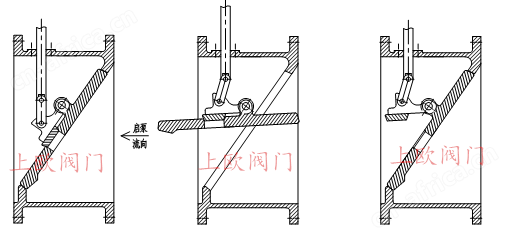

1、开阀：初始状态如(1)示，当水泵启动，水压通过进口带微孔止回阀的旁通管，进入控制腔下腔，大阀板在进口端水力作用下，连同小阀板一同缓慢开启，如图(2)示。开阀速度可根据工况要求调节旁逋球阀的开度进行设定，以达到li理想效果为准。
2、关阀：停泵瞬间，阀门进口流量及压力突然降低，大阀板在重力作用下迅速关闭(阀板与阀座接触前，设有缓冲机构，保护密封面），截断大部分水流，小阀板在控制腔作用下自动开启泄除回流压力水，削减水锤峰值，如图(3)示;同时，一部分回流水通过旁通管道进入控制腔上腔，推动控制杆下行，关闭小阀板至切断介质，如图(4):示。关阀时间可通过旁通管道上的调节阀调节，使水锤峰值在控制范围内。
图一 阀门动作原理
| 项目 | 口径 | ||
|
| < 1000mm | ≥1000mm | |
| 关阀时间（s) | 快 | 1~2.5 | 1〜5 |
|
| 慢 | 3〜60 | 5-90 |
| 低压工作压力（Mpa) | =0.05 | ||
| 阻力系数 | 0.3〜1.1 | ||
| 开阀时间 | 10-60 | ||
| 水锤峰值 | S 1.5倍水泵出口额定压力 | ||
| 水泵高反转速度 | S 1.2倍水泵额定转速 | ||
| 适应温度 | 未注明为0-80°C,可生产-25°C-200°C | ||
| 名称 | 普通材质 | 铬镍不锈钢 | 耐海水材质 |
| 阀轴 | 不绣钢2Crl3 | ZGlCrl8Ni9Ti | 316L |
| 膜片/活塞 | 丁腈橡胶/不锈钢 | EPDM/2Crl3 | EPDM/316L |
| 阀体密封面 | 半铁索体高铬钢D507(H) 硬质合金STL (Y) A102不绣钢（R) | ZGlCrl8Ni9Ti | ZcuZn38Mn2Pb2 锰黄铜（T) |
| 硬密封副 | D507(H)+A102(R) | 316L+316L | T+316L |
型号示例
SAGLF7m43HR-10C 铸钢材质膜片式污水型法兰连接管道自力控制阀
SAGLF7h42AHR-40C 铸钢材质活塞式手动调节型法兰连接管道自力控制阀
注：基本型采用膜片式结构；污水型推荐使用膜片式結构，调节型谪选用活塞式結构。
常用阀体、阀板材料对照表
| 材料名称 | 材料牌号 | 主要介质 | |
| ANSI/AST 标准 | G B | ||
| 碳素钢 | WCB | ZG25 | 水、油品等 |
| 镍铬铸铁 | / | QT400Ni2Cr | 海水 |
| 络镍不锈钢 | CF8 (304) | ZGlCrl8Ni9Ti ZGlCrl8Nil2Mo2Ti | 硝酸类等腐蚀性介质 |
| 铬镍钼不绣钢 | CF8M (316) | 醋酸类腐蚀性介质 | |
| 铬镍超低碳 不锈钢 | CF3 (304L) | 硝酸类等腐蚀性介质 | |
| 铬镍钼超低碳 不锈钢 | CF3M (316L) | 醋酸类腐蚀性介质 | |
引用但不限于以下标准，未注日期的引用文件，其新版本适用于本产品。
| 标准内容 | 标准号 | 标准名称 |
| 企业标准 | Q/OPJF007-2012 | SAGLF型管力控制阀 |
| 设计制造标准 | GB/T12236 | 蝶式止回阀 |
|
| API6D | 带阻尼止蝶式回阀 |
| 检验与试验标准 | GB/T13927-2008 | 通用阀门 压力试验 |
| 法兰标准 | GB9113.1-9113.4 | 整体钢制法兰/客户标准 |
| 结构长度标准 | GB/T12221 | 金属阀门 结构长度 |
| 使用材料标准 | GB/T12229 | 通用阀门碳素钢铸件技术条件 |
|
| GB/T12230 | 通用阀门奥式体铜铸件技术条件 |
1、BFDG7m/h4 1 普通型
公司常规供货为膜片式。普通型适用于管网系统回水压力大于O.IMpa;
2、BFDG7h42调节型（A手动、B电动）
在普通型基础上，通过在控制腔上安装调节装置，可以根据系统要求采用手动或者电动调节阀门开度，以达到对管网内介质流量的粗量调节与控制。电装常规供货为普通型，有特殊要求，可按用户要求配置。
图二 产品类型
4、SAGLF 7m/h 4 4回水低压型
当管网系统回水压力低于O.lMpa时，推荐采用本产品，阀门配有辅助关阀机构。
5、SAGLF 7m/h 4 5信号输出型
信号输出型管道自力控制阀工作原理同普通型，在其基础上，增加行程开关，可直接表述全开、全关与故障三种信号，实现阀门启闭情况可就地观察也可远程监测，该装置结构简单，运行维护方便。
6、 SAGLF 7m/h 4 6轴流泵型
针对轴流泵的工作特性，该阀通过添加控制部件，实现先开阀后启泵的轻载启泵功能。停泵时，阀门自动先快关后缓闭，消除关阀水锤。
7、SAGLF 7m/h 4 7 防冻型
为适应北方等气候寒冷地区，防冻型管道自力控制阀控制部分采用保温结构，通过热交换、辅助加热等形式，可适用于 -20℃的恶劣工况。
1、可采用卧式与立式安装（介质流向向上），有控制缸顶杆侧为出口方向，严禁反装，必须保证阀轴一定在水平位置。
2、为了安装维修方便，在空间许可时，应优先考虑卧式安装。
3、当阀门口径≥900mm时，为改善管道受力情况，可设置支架或基础。
4、阀后安装蝶式阀门时安装距离通常可取1DN，各口径阀门前后更详细安装尺寸请与公司技术部联系。
| 主阀结构形式 | 控制腔形式 | 控制腔位置 | 阀板运行形式 | 密封形式 | 泄压形式 | |
| 旋 启 式 止 回 阀 | 蝶式或旋启式结构 | 缓闭活塞油缸 | 流道内或阀体一侧 | 旋启式结构 | 采用铸铁表面衬胶，为软密封形式 | 无泄流孔，泄流靠缓冲活塞（缓闭可调性差，易损坏，易产生噪音，无法消除产生水锤的隐患） |
| 升降式 回 阀 | 截止式结构 | 无 | 无 | 升降式运行，关阀时对阀座具有较大的冲击。 | 有软密封和硬 密封结构两种形式 | 无缓开和缓闭功能 |
| 管 力 阀 | 蝶式结构 | 活塞式、膜片式 | 顶置 | 旋入式结构，并且大阀板配有缓冲装置，关阀无声响 | 软硬双重密封 | 大阀板快关， 小阀板缓闭， 双阶段关阀 |
| 对 比 分 析 | 蝶式结构体 积小，重量 轻，在资源 日趋紧张的 趋势下，蝶 式为主流发 展形式。 | 通过控制腔实现缓开与缓闭功能。并且多种控制腔形式，可适应不同的工况 介质与压力。 | 顶置控制腔结构不占用流道空间，阻力系数小，并且便于维护与安装，可以安装于地表、 地沟等，无需改 变原有土建设施。 | 阀板惯性矩小，阀板动作灵活，同时斜置阀座结构，适当缩小关阀行程，提高了阀门动作 可靠性。 | 软硬双重密封面，结合硬密封结构强度高，耐磨损，耐冲击和软密封密封性能好的优点，有 效解决了阀门的密封难题，可确保阀 门长期"零泄漏" | 大阀板独立悬桂， 并在大阀板上设有 泄流孔，确保任何 状况停泵均实现大 阀板先关防止水泵 高速反转并且其泄 流孔自动泄压，杜 绝水锤事故的发 生。 |
膜片式自力管道控制阀
活塞式自力管道控制阀
- 1、阀体 2、阀板 3、缓闭部件 4、控制部件 5、微孔止回阀 6、旁通组件 7、阀杆8、控制顶杆 9、小阀板
-
表1:
公称通径
长度
外形尺寸(参考值）
连接尺寸(标准值）
参考
重量
Kg
0.6MPa
1.OMPa
毫米
L
L1
L2
H
H1
B
B1
B2
n-b
D1
D2
n-d
D1
D2
n-d
200
190
/
/
520
/
355
/
/
/
320
280
8-18
340
295
8-22
57
250
250
/
/
580
/
420
/
/
/
375
335
12-18
395
350
12-22
80
300
270
/
/
710
/
490
/
/
/
440
395
12-22
445
400
12-22
109
350
290
/
/
770
/
560
/
/
/
490
445
12-22
505
460
16-22
140
400
406
/
/
830
/
625
/
/
/
540
495
16-22
565
515
16-26
220
450
432
/
/
870
/
685
/
/
/
595
550
16-22
615
565
20-26
278
500
457
/
/
930
/
720
/
/
/
645
600
20-22
670
620
20-26
310
600
508
/
/
1090
/
910
/
/
/
755
705
20-26
780
725
20-30
451
700
610
300
240
1260
520
1050
760
650
4-30
860
810
24-26
895
840
24-30
620
800
660
360
220
1440
600
1170
820
720
4-30
975
920
24-30
1015
950
24-33
850
900
711
420
300
1535
650
1315
950
820
4-30
1075
1020
24-30
1115
1050
28-33
1060
1000
811
460
350
1750
700
1460
1040
900
4-36
1175
1120
28-30
1230
1160
28-36
1500
1200
850
500
410
1960
800
1580
1240
1070
4-36
1405
1340
32-33
1455
1380
32-39
1925
1400
950
620
500
2250
900
1900
1400
1250
4-36
1630
1560
36-36
1675
1590
36-42
2400
1600
1100
750
600
2500
1020
2100
1520
1300
4-36
1830
1760
40-36
1915
1820
40-48
3200
1800
1200
860
700
2820
1150
2400
1620
1400
4-36
2045
1970
44-39
2115
2020
44-48
4052
2000
1300
980
820
3150
1250
2750
1800
1550
4-48
2265
2180
48-42
2325
2230
48-48
5126
2200
1450
1100
900
3500
1360
3000
1980
1700
4-48
2475
2390
52-42
2560
2440
52-62
7860
2400
1550
1250
1100
3800
1480
3200
2320
2020
4-48
2685
2600
56-42
2760
2650
56-56
8928
2600
1700
1400
1200
4180
1600
3500
2380
2050
4-48
2905
2810
60-48
2960
2850
60-48
10120
2800
1850
1550
1350
4550
1700
3800
2520
2240
4-48
3115
3020
64-48
3180
3070
64-48
13100
3000
2000
1680
1460
4900
1850
4100
2990
2660
4-48
3315
3220
68-48
3400
3290
68-48
21010
表2:
公称通径
长
度
外形尺寸(参考值）
连接尺寸(标准值）
参考
重量(kg)
1.6MPa
2.5MPa
毫米
L
L1
L2
H
H1
B
B1
B2
n-b
D1
D2
n-d
D1
D2
n-d
200
190
/
/
520
/
355
/
/
/
340
295
12-22
360
310
12-26
57
250
250
/
/
580
/
420
/
/
/
405
355
12-26
425
370
12-30
80
300
270
/
/
710
/
490
/
/
/
460
410
12-26
485
430
16-30
109
350
290
/
/
770
/
560
/
/
/
520
470
16-26
555
490
16-33
140
400
406
/
/
830
/
625
/
/
/
580
525
16-30
620
550
16-36
220
450
432
/
/
870
/
685
/
/
/
640
585
20-30
670
600
20-36
278
500
457
/
/
930
/
720
/
/
/
715
650
20-33
730
660
20-36
310
600
508
/
/
1090
/
910
/
/
/
840
770
20-36
845
770
20-39
451
700
610
300
240
1260
520
1050
760
650
4-30
910
840
24-36
960
875
24-42
620
800
660
360
220
1440
600
1170
820
720
4-30
1025
950
24-39
1085
990
24-48
850
900
711
420
300
1535
650
1315
950
820
4-30
1125
1050
28-39
1185
1090
28-48
1060
1000
811
460
350
1750
700
1460
1040
900
4-36
1255
1170
28-42
1320
1210
28-55
1500
1200
850
500
410
1960
800
1580
1240
1070
4-36
1485
1390
32-48
1530
1420
32-55
1925
1400
950
620
500
2250
900
1900
1400
1250
4-36
1685
1590
36-48
1755
1640
36-60
2400
1600
1100
750
600
2500
1020
2100
1520
1300
4-36
1930
1820
40-55
1975
1860
40-60
3200
1800
1200
850
680
2820
1150
2400
1620
1400
4-36
2130
2020
44-56
2195
2070
44-68
4052
2000
1300
980
820
3150
1250
2750
1800
1550
4-48
2345
2230
48-60
2415
2280
48-68
5126
表3:
公称通径
长度
外形尺寸(参考值）
连接尺寸(标准值）
参考
重量(kg)
4.0MPa
6.3MPa
毫米
L
L1
L2
H
H1
B
B1
B1
B2
n-b
D1
D2
n-d
D1
D2
n-d
200
190
/
/
520
/
355
/
/
/
/
B75
320
12-30
415
345
12-36
87
250
250
/
/
580
/
420
/
/
/
/
450
385
12-33
470
400
12-36
110
300
270
/
/
710
/
490
/
/
/
/
515
450
16-33
530
460
16-36
139
350
290
/
/
770
/
560
/
/
/
/
580
510
16-36
600
525
16-39
190
400
406
/
/
830
/
625
/
/
/
/
660
585
16-39
670
585
16-42
290
450
432
/
/
870
/
685
/
/
/
/
685
610
20-39
/
/
/
368
500
457
/
/
930
/
720
/
/
/
/
755
670
20-42
/
/
/
410
600
508
/
/
1090
/
910
/
/
/
/
890
795
20-48
/
/
/
561
700
610
300
240
1260
520
1050
760
760
650
4-30
995
900
24-48
/
/
/
740
800
660
360
220
1440
600
1170
820
820
720
4-30
1140
1030
24-56
/
/
/
980
900
711
420
300
1535
650
1315
950
950
820
4-30
1250
1140
28-56
/
/
/
1210
1000
811
460
350
1750
700
1460
1040
1040
900
4-36
1360
1250
28-56
/
/
/
1730
注：其他压力等级请咨询公司技术部，不同连接标准，可按用户要求设计生产。
因产品改进，可能存在实物与宣传资料数据有所差异，本公司保留对以上数据的解释权，具体参数订货时请垂询本公司技术部。
