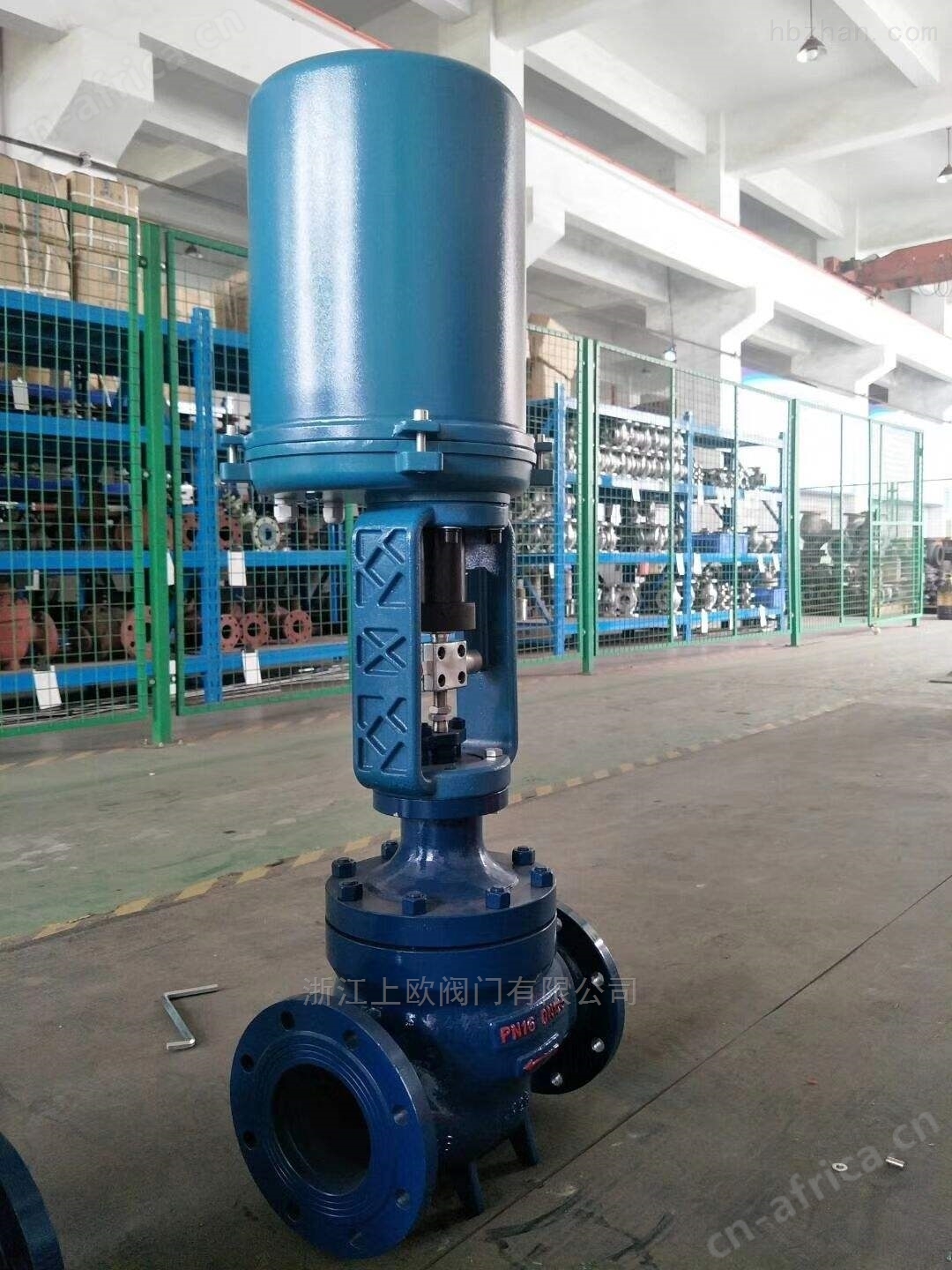

电动套筒型调节阀

ZRHM因为其稳定性好、维护简单而广泛应用，可设计成平衡式消除了阀瓣上的大部分静态不平衡力，并有一定的阻尼作用，可以减小流体流动引发振动，能用于压差相对较大的场合，可选择多弹簧气动薄膜机构或电动执行机构等。/
标准规格
阀体型式：直通铸造球型阀体
阀芯型式：平衡式套筒型阀芯
公称通径：DN25~300 NPS 1〞~ 12〞
公称压力：PN16 ~ 100 CLASS 150LB ~ 600LB
连接方式：法兰：FF、RF、MF、RTJ
焊接：SW、BW
法兰距：符合IEC 60534
阀盖形式：标准型（-5℃~230℃）、
散热片型（-45℃~大于230℃场合）、
低温加长型（-196℃~ -45℃）、波纹管密封型
填料：V型聚四氟乙烯填料、柔性石墨填料等
密封垫：金属夹石墨密封垫
执行机构：电动：3810L系列智能型执行机构、PSL系列智能型执行机构
表面涂漆：绿色丙稀酸聚胺酯磁漆
型号编制

Z	执行机构	H	结构形式	-公称压力	阀体材质	公称通径
Z系列调节阀	R:电动3810L执行机构 D:电动PSL执行机构	H直行程	M:标准型套筒调节阀 MF:软密封套筒调节阀 ML:单级笼式调节阀 MT:两级笼式调节阀 MG:带散热型套筒调节阀 MV:波纹管型套筒调节阀 MD:低温型套筒调节阀	PN16=16 CL150LB=150 LB JIS10K=10K	C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M D=特殊材质	DN25= DN252 NPS1〞= NPS 1〞
如：Z型电动套筒调节阀，压力PN16，阀体材料为WCB，公称通径DN50，型号为：ZRHM-16C DN50

性能

流量特性		直线、等百分比、快开
可调范围		50:1
额定CV值		等百分比CV10~1400 ，直线CV11~1500
允许泄漏量		硬密封平衡式:II级（0.5% 阀额定容量）软密封平衡式：V级
性能指标		气动	电动
	基本误差%	±1.5	±1.0
	回差%	≤1.5	≤1.0
	死区%	≤0.6	≤1.0
	始终点偏差%	±2.5	±2.5
	额定行程偏差%	≤2.5	≤2.5

选用参数表

阀座直径（mm）		25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数Cv	等百分比	10	16	25	40	63	100	160	250	400	630	1000	1400
额定流量系数Cv	直线	11	17.6	27.5	44	69	110	176	275	440	690	1100	1500
公称通径	行程	可选流量系数Cv（★标准型 ●推荐 ○定制）
DN25	16 mm	★
DN32	25 mm	○	★
DN40		○	●	★
DN50		○	●	●	★
DN65	40mm		○	○	○	★
DN80			○	○	○	●	★
DN100			○	○	○	●	●	★
DN125	60mm					○	○	○	★
DN150							○	○	●	★
DN200							○	○	●	●	★
DN250	100mm								○	●	●	★
DN300	100mm									○	●	●	★
电动执行机构		金属密封大允许压差（MPa）
型号	推力（N）	金属密封大允许压差（MPa）
3810L-08	800	6.4	6.4
3810L-20	2000	6.4	6.4	6.4	5.1
3810L-30	3000	6.4	6.4	6.4	6.4	5.7	4.76
3810L-50	5000			6.4	6.4	6.4	6.4	6.25
3810L-65	6500							6.4	6.4	4.23	3.23
3810L-99	10000									6.4	6.1	3.31	2.07
3810L-160	16000											6	4
