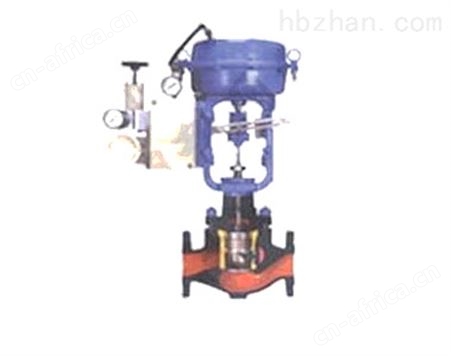

MCB811气动平衡笼式调节阀

概述：

是由3610L系列电子式电动执行机构和Cv3000系列单座调节机构组成。电动执行机构内有伺服系统，无须另配伺服放大器，有输入信号和电源即可控制运转，连接线简单，运行可靠。单座调节机构，具有体积小，重量轻，调节范围广、精度高，阀体呈S型光滑通道，压力损失小，流通能力大。主要应用于阀前后压差不大、要求低泄漏及有一定粘度和有纤维状介质的自动调节控制场合。本产品符合GB/T4213-92标准。泄漏量亦符合ANSI B16.104标准。

技术参数：

公称通径 DN

100

125

150

200

阀座直径 d

100

125

100

125

150

125

150

200

额定Cv值

100

175

100

175

275

175

275

360

275

360

650

额定行程 mm

公称压力

　PN1.6、2.5、4.0、6.4Mpa；ANSI 150、250、300、600；JIS 16、20、30、40

介质温度

　常温型（P）：-20～+230℃；中温型（EI）：+230～566℃；低温型（EII）：-100～-45℃；（EIII）：-200～100℃

阀体型式

　直通单座套筒式铸造球型阀，螺栓压紧式阀盖

连接型式

　法兰连接，有突面（RF）、凹凸面（MFM）、平面（FF）

法兰标准

　JB79-59；GB9119-2000；ANSI B16.5-1981；JIS B2201-1984

阀体材质

　ZG230-450；ZG1Cr18Ni9Ti；ZG1Cr17Ni12Mo2Ti；ZG316L等

阀芯型式

　高精度单座柱塞式阀芯，上导向，分离式金属阀座；1-标准型，2-软密封，3-硬质合金堆焊

流量特性

　等百分性（%CC），直线特性（LCC）

阀芯、阀座材质

　1Cr18Ni9；1Cr18Ni12Mo2Ti；17-4PH；9Cr18；316L等；堆焊司太莱和耐腐蚀合金

执行机构

316LSB-30

361LSB-50

316LSB-65

361LSC-99

供　　电

　AC220V±10%，50Hz

控制信号

　输入控制信号：DC4～20mA或DC1-5V，输出开度信号：DC4～20mA。（信号线要使用屏蔽电缆线）

动作方式

　电关式“B”：输入信号增加“阀关向”；电开式“K”：输入信号增加“阀开向”

基本误差

　基本误差：±1.0%Fs；回差：<1.0%Fs；死区：<0.8%

允许泄漏量

PTS11	1	型<10^-4·Cv　1/h，PTS112型<10^-7·Cv　1/h，符合ANSI B16.104-1976 IV级标准
	3

可调范围

　50：1

环境温度

　-20～+55℃

选购附件(备品)

　智能控制模块（电子控制单元），WP-S835-022-12/12HL-A型手动操作器

大允许压差：

公称通径DN	40			50			65			80			100			125			150			200
阀座直径d	25	32	40	32	40	50	40	50	65	50	65	80	65	80	100	80	100	125	100	125	150	125	150	200
允许压差Mpa	5.5	3.4	2.1	3.4	3.5	2.3	3.5	2.3	1.3	2.3	1.3	1.1	1.8	1.1	0.7	1.1	0.7	0.75	1.1	0.75	0.48	0.75	0.48	0.27
执行器型号	361LSB-30				361LSB-50							361LSC-65						361LSC-99

安装尺寸：

公称通径 DN	执行机构型号	D	L				H1				H		H※
			PN Mpa				PN Mpa				常温型	中温型	卸护套预留尺寸
			1.6	2.5	4.0	6.4	1.6	2.5	4.0	6.4	常温型	中温型	卸护套预留尺寸
40	361LSB-30 361LSB-50	296	222	222	235	251	72.5	72.5	72.5	82.5	673	823	260
50			254	254	267	286	80	80	80	87.5	673	823
65			276	276	292	311	90	90	90	100	749	929
80	361LSC-65 361LSC-99	342	298	298	317	337	97.5	97.5	97.5	105	911	1091
100			352	352	368	394	107.5	115	115	125	932	1112	380
125			425	425	440	460	122.5	135	135	147.5	1005	1225
150			451	451	473	508	140	150	150	170	1018	1238
200			543	543	568	610	167.5	180	187.5	202.5	1058	1278

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号，请按型号直接向我们上欧销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们上欧的阀门专家为您审核把关。
