一、产品介绍:

1.产品特点

1)本机采用程式控制，可根据需要设定参数。

2)压痕可任意设计，只需更换花轮即可做出不同花样图案 ，使产品更加美观,具有立体感。

3)进口超声波技术，提升产品的缝合强度及改善其均匀度，保证产品质量。

4)从入料生产到成品输出实现整机自动化，降低人工成本，提高生产效率。

5)模具采用特殊硬化方式处理,经久耐用。

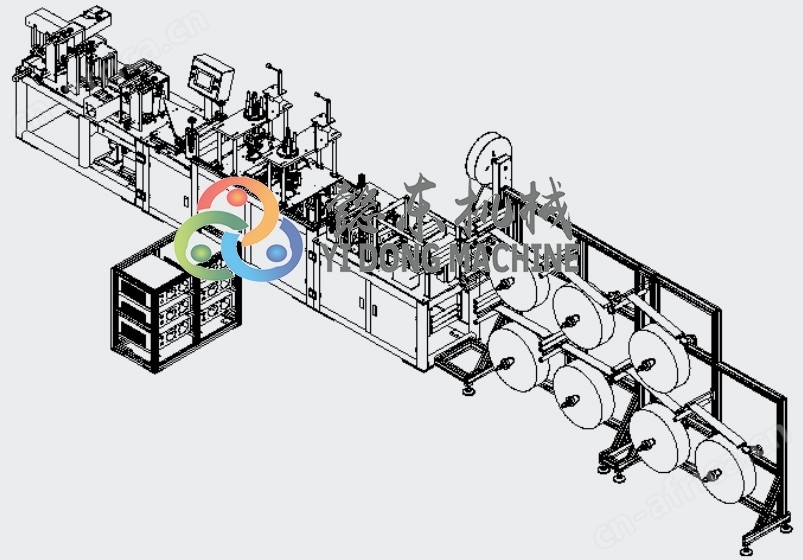

6)本机台适用于折迭口罩，是一台将松紧带以超声波熔合于口罩本体外侧，进而完成耳带式口罩成品的*自动化机器。

2.技术参数

a)型号:N101

b)功率：10KW

c)生产速度(pcs/min)：40-50

d)电压：220V AC

e)气压(kgf/c㎡)：5～7

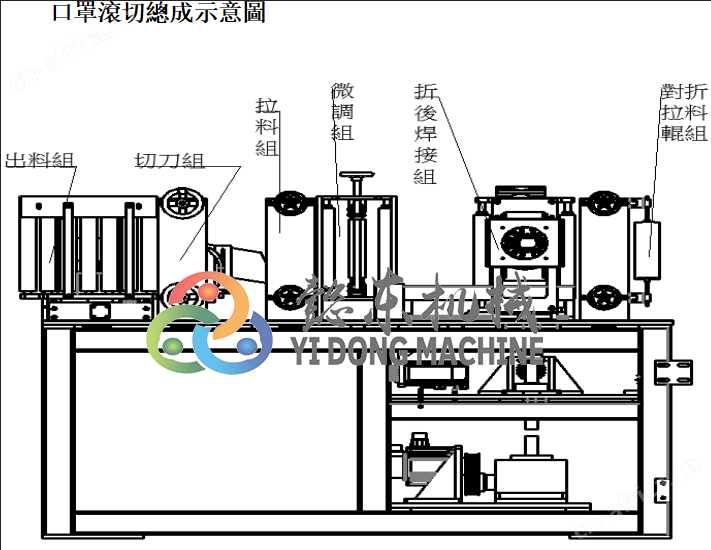

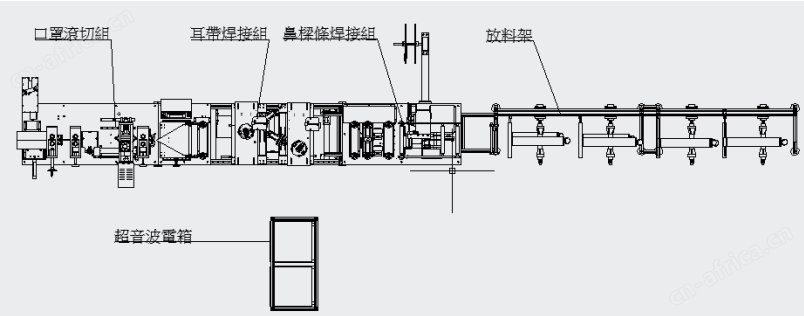

f)外形尺寸(mm)：L9000*W3200*H2000（带放料架与收料架尺寸）

g)重量：3600KG

二、控制面板操作说明：

1.控制面板按钮参数:

1)电源开关：控制电源的接通及断开。

2)电源指示：主机总电源接通灯亮，断开灯暗。

3)启动：准备工作做好后，调到自动模式，按下此按钮开始工作。

4)停止：机器运转时按下此按钮将停止工作。

2.触摸屏界面参数说明

1)工作画面界面参数：

①　生产效率：每分钟生产口罩的数量。

②　当前产量：当前生产口罩的数量。

③　总计产量：累计生产口罩的总量。

④　当前清零：将当前产量数清零。

⑤　手动画面：进入手动画面界面，可以手动操作各工位。

⑥　参数画面：进入参数画面界面，可以设定各种相关参数。

⑦　手动/自动模式：进行手动模式和自动模式切换。

⑧　运行/停机指示灯：设备运行工作时，显示“运行"；设备处于停机状态时，显示“停机"。

⑨　原点指示灯：设备各工位处于复位状态时，灯亮，反之则暗。

⑩　手动/自动指示灯：设备处于手动模式下，显示“手动"；处于自动模式下，显示“自动"。

1)手动画面参数：

①　焊条复位：焊鼻梁条组所有动作复位。

②　焊带复位：各焊耳带组所有动作复位。

③　送料复位：各送料组所有动作复位。

④　设备复位：整台设备的各个工位复位，每次工作开始前必须将设备复位。

⑤　后焊焊头：控制焊齿纹组气缸工作。

⑥　后焊超声：测试焊齿纹组超声波工作是否正常。

⑦　功能选择：进入功能选择画面界面，可选择开启或关闭部分功能。

⑧　手动送料：按压后主机移动一个工位。

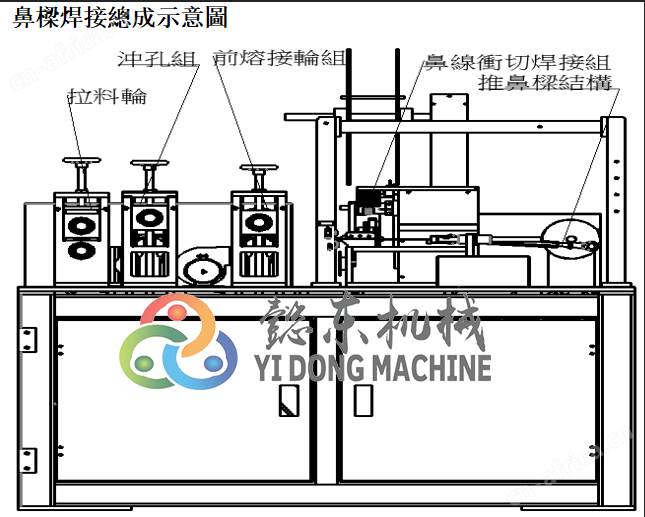

⑨　焊条工位：进入焊鼻梁条组操作界面，可分别控制焊鼻梁条组的各动作。

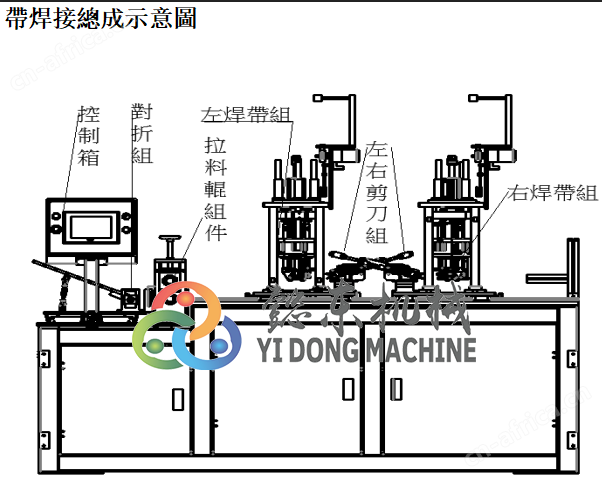

⑩　焊带一：进入焊耳带组一操作界面，可分别控制焊耳带组一的各动作。

⑪　焊带二：进入焊耳带组二操作界面，可分别控制焊耳带组二的各动作。

⑫　工作画面：返回到工作画面界面（主界面）。

2)功能选择参数：

①　印刷开启/关闭：印刷开启，在自动模式下，印刷组工作；印刷关闭，在自动模式下，印刷组不工作。

②　焊条开启/关闭：焊条开启，在自动模式下，焊鼻梁条组工作；焊条关闭，在自动模式下，焊鼻梁条组不工作。

③　料检开启/关闭：料检开启，在自动模式下，检查耳朵带焊接部分耳带储料是否正常；料检关闭，在自动模式下，关闭检测功能。

④　焊带开启/关闭：焊带开启，在自动模式下，焊耳带组一和焊耳带组二都工作；焊带关闭，在自动模式下，焊耳带组一和焊耳带组二都不工作。

⑤　焊接开启/关闭：焊接开启，在自动模式下，焊齿纹组工作；焊接关闭，在自动模式下，焊齿纹组不工作。

⑥　返回上页:返回到手动画面界面。

3)焊条工位操作参数：

①　送条气缸：控制送鼻梁条的气缸工作。

②　切条气缸：控制切鼻梁条的气缸工作。

③　压条气缸：控制压鼻梁条的气缸工作。

④　夹条气缸：控制夹鼻梁条的气缸工作。

⑤　焊条超声：控制焊鼻梁条的超声波工作。

⑥　1#升降缸：控制焊鼻梁调组的升降气缸1上升或下降。

⑦　2#升降缸：控制焊鼻梁调组的升降气缸2上升或下降。

⑧　1#夹料缸：夹持或松开鼻梁条1。

⑨　2#夹料缸：夹持或松开鼻梁条2。

⑩　1#焊接缸：控制焊接鼻梁条1的气缸组件工作。

⑪　2#焊接缸：控制焊接鼻梁条2的气缸组件工作。

⑫　左旋控制：控制焊鼻梁条组往左旋方向转动。

⑬　右旋控制：控制焊鼻梁条组往右旋方向转动。

⑭　单次启动：完整进行一次焊鼻梁条工作。

⑮　返回上页：返回到手动画面界面。

4)焊带一操作参数：

①　单次启动：完整进行一次焊耳带一工作。

②　焊带气缸：控制焊接耳带一的气缸工作，将耳带一送到焊接模具处。

③　焊带超声：控制焊耳带组一的超声波工作，对耳带一进行焊接。

④　剪刀进退：控制剪刀进退。

⑤　剪刀控制：剪刀闭合剪耳带一及松开。

⑥　闭夹气缸：夹紧耳带一。

⑦　开夹气缸：松开耳带一。

⑧　复位控制：使焊耳带组一所有动作复位。

⑨　旋转控制：控制焊耳带组一旋转。

⑩　总计清零：把主画面上的总计产量清零。

⑪　位置修正：通过修改数值来调整旋转部件的复位位置，便于正确焊接。

⑫　返回上页：返回到手动画面界面。

5)焊带二操作参数：

①　单次启动：完整进行一次焊耳带二工作。

②　焊带气缸：控制焊接耳带二的气缸工作，将耳带二送到焊接模具处。

③　焊带超声：控制焊耳带组二的超声波工作，对耳带二进行焊接。

④　剪刀进退：控制剪刀进退。

⑤　剪刀控制：控制剪刀闭合剪耳带二及松开。

⑥　闭夹气缸：夹紧耳带二。

⑦　开夹气缸：松开耳带二。

⑧　复位控制：使焊耳带组二所有动作复位。

⑨　旋转控制：控制焊耳带组二旋转。

⑩　位置修正：通过修改数值来调整耳带二的位置，便于正确焊接。

⑪　返回上页：返回到手动画面界面。

6)设置数据参数：

①　主机速度：通过修改数值来调整主电机转动的速度。

②　闭夹时间：通过修改数值来调整耳带焊接部件闭夹时间。

③　焊条旋转：通过修改数值来调整焊鼻梁条组旋转的速度。

④　焊条位置：通过修改数值来调整鼻梁条的位置。

⑤　焊带旋转：通过修改数值来调整焊耳带组旋转的速度。

⑥　印刷匹配：通过修改数值来调整印刷的速度。

⑦　剪2时间剪1时间：通过修改数值来调整剪耳带1所用时间。

⑧　：通过修改数值来调整剪耳带2所用时间。

⑨　模具齿数：根据不同的焊接轮上面的齿轮数量来设置。

⑩　焊接数据：进入到焊接数据界面。

⑪　工作画面：返回手动画面界面。

7)焊接数据参数：

①　焊条延时：通过修改数值来调整焊接鼻梁条工作的延迟时间。

②　焊条时间：通过修改数值来调整焊接鼻梁条工作过程所用时间。

③　焊带1时间：通过修改数值来调整焊接耳带1过程所用时间。

④　焊带1固化：通过修改数值来调整焊接耳带1固化过程所用时间。

⑤　焊带2时间：通过修改数值来调整焊接耳带2过程所用时间。

⑥　焊带2固化：通过修改数值来调整焊接耳带2固化过程所用时间。

⑦　后焊时间：通过修改数值来调整焊接齿纹过程所用时间。

⑧　后焊固化：通过修改数值来调整焊接齿纹固化过程所用时间。

⑨　后焊延时：通过修改数值来调整焊接齿纹工作的延迟时间。

⑩　返回上页：返回到参数画面界面。

⑪　返回主页：返回到手动画面界面（主界面）。
