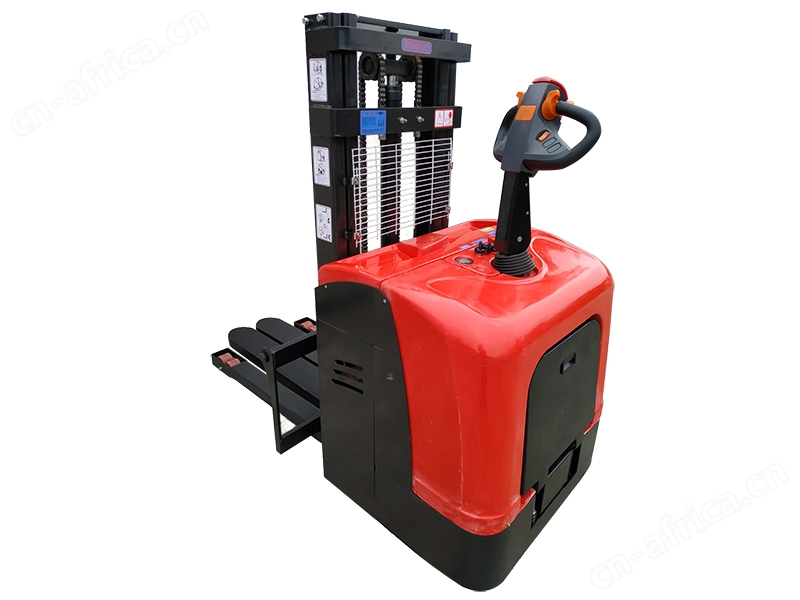

站驾式全电动堆高车-泰兴市飞扬液压机械制造厂

CDD系列全电动堆高车以电动机为动力，蓄电池为能源的一种工业搬运车辆。我厂生产的CDD系列全自动堆高车采用高性能的交流驱动系统技术，降低维护成本，提高工作效率。生产的电动堆高车承载能力 1.0～2吨，升高高度1.6-3米，作业通道宽度一般为3.5～5.0米。由于没有污染、噪音小，因此广泛应用于对环境要求较高的工况，如医药、食品等行业。由于每个电池一般在工作约6-8小时后需要充电，因此对于多班制的工况需要配备备用电池。本公司也可根据客户的实际现场、工作环境提供非标电动叉车的定制业务。

全电动堆高车特点：
1、电动行走，电动升降。故又称全电动或者全自动堆高车。

2、门架采用型钢或订制锰钢制作，使车身变形，经久耐用。

3、原装合资品牌电控系统，反应灵敏，操作安全。

4、无刷交流电机驱动总成，动力强劲，集成一体液压泵站，提升平稳有力。

5、组合大容量牵引电池，使连续工作时间更长。

6、智能充电机保证了电池的使用寿命。

7、其常与单面托盘配套使用。

8、车身较短，可满足空间狭窄的环境使用。

电动堆高车技术参数：

基本参数	1	产品型号			CDD
	2	驱动形式			电动
	3	驾驶方式			站驾式
	4	额定载荷	Q kg		1000 、 1500 、 2000
	5	载荷中心	C mm		500
	6	轴距	Y mm		1480
	7	自重（不含电池）	kg		765
轮子	1	轮胎			聚氨酯轮
	2	驱动轮尺寸	mm		Φ250 × 80
	3	前轮尺寸	mm		Φ80 × 70
	4	平衡论尺寸	mm		Φ125 × 50
	5	轮子数量（前 / 后）（ +驱动轮）	只		4/2+1
	6	前轮距	mm		530
	7	后轮距	mm		650
基本尺寸	1	总高（货叉时）	h1 mm		2080
	2	总高（货叉时）	h2 mm		3380
	3	起升高度	h3 mm		3000
	4	自由提升高度	h4 mm		0
	5	货叉离地高度（时）	h5 mm		85
	6	操作手柄离地高度（ / 最小）	h6 mm		1450/1020
	7	总长	L1 mm		1870
	8	货叉前端面至前部距离	L2 mm		1200
	9	总宽	b1 mm		860
	10	货叉尺寸（钣金）	s/e/I mm		*160501200*
	11	货叉外宽	b3 mm		680
	12	最小离地间隙	m mm		35
	13	直角堆垛通道宽度，托盘 1000x1200	Ast mm		2500
	13	直角堆垛通道宽度，托盘 1000x1200	Ast mm		2500
	14	转弯半径	R mm		1800
性能	1	行驶速度满载 / 空载	km/h		4.5/5.5
	2	提升速度满载 / 空载	mm/s		50/100
	3	下降速度满载 / 空载	mm/s		140/135
	4	爬坡能力满载 / 空载	%		5.0/8.0
	5	制动方式			电磁制动
电机	1	驱动电机功率	kw		1.2
	2	提升电机功率	kw		2.2
	3	蓄电池电压 / 容量	V/Ah		24/210
	4	蓄电池重量	kg		185
整车噪音				db （ A ）	70
