对于动态失调问题，在系统中合适的部位安装动态压差平衡阀（自力式压差控制阀、压差平衡阀）可有效避免系统中各个用户之间的相互干扰，使系统在动态变化中保持水力平衡。

在动态系统中，未安装自力式压差控制阀时，当环路上的某些用户自主调节阀门、关闭阀门或温控阀动作时，这些用户的流量发生变化，环路的阻力同时发生变化，即供、回水管之间的压差发生变化。压差的变化势必对环路上的其它用户造成干扰，使这些用户的流量发生不应有的改变。安装了KZL动态压差平衡阀后，当被控环路供、回水管之间的压差偏离设定值时, 阀门的阀芯能够自动调节开度，保持被控环路供、回水管之间的压差不变，从而避免环路中各个用户之间的相互干扰。

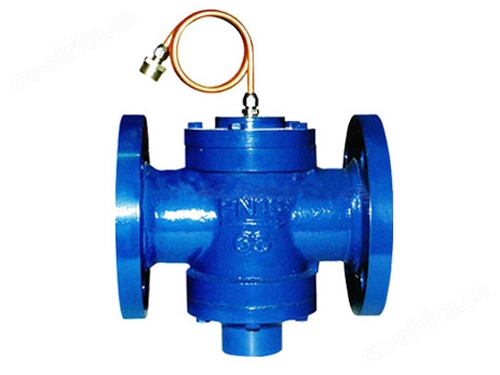

KZL动态压差平衡阀适用场合

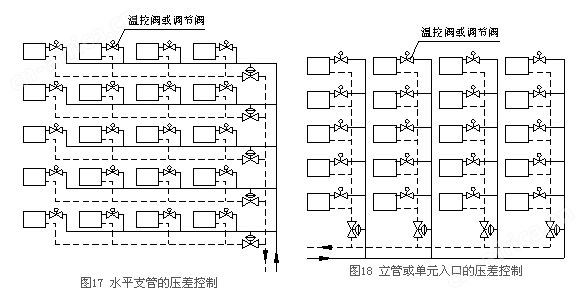

1.动态系统的水平支管入口

在安装有温控阀和调节阀的动态系统的水平支管入口处，安装自力式压差控制阀可使被控环路供、回水管之间的压差保持恒定。

2.动态系统的立管或单元入口

在安装有温控阀和调节阀的动态系统的立管或单元入口处，安装自力式压差控制阀可使被控环路供、回水管之间的压差保持恒定。

3.需要保持压差恒定的环路

在动态系统中，需要保持供、回水管之间压差恒定的其它环路，应安装自力式压差控制阀。

安装使用



1.安装位置和方向



（1）自力式压差控制阀安装在回水管上，阀门上的导压管与供水管连通。



（2）自力式压差控制阀可水平安装，也可垂直安装。



2.导压管



（1）导压管连接头的尺寸为1/2″管螺纹，安装时应在供水管上设置变径管接头或焊接管接头。



（2）导压管长度1m，用户有加长要求时，按用户要求提供。



3.压差设定方法



可调型自力式压差控制阀有一个设定压差的旋钮，调节旋钮可使压差设定值增大或减小。



4.注意事项



（1）自力式压差控制阀分为定压差型和可调压差型两种。



（2）用户在定货时应提出所需阀门的规格和控制压差值，以便正确选用阀门（见选型方法）。



（3）自力式压差控制阀有一个有效工作范围，选择阀门时应注意与管网系统的匹配（见选型方法）。



技术特点



1.技术指标



（1）公称压力：1.6MPa。



（2）介质允许温度范围：3—130℃。



（3）压差控制精度：±7.5%。



2.性能特点



（1）支持被控环路内部用户的自主调节，使内部用户间的自主调节互不干扰。



（2）避免被控环路外部的压力波动对被控环路的影响。



（3）限定被控环路的流量，避免过多的流量近环路返回。

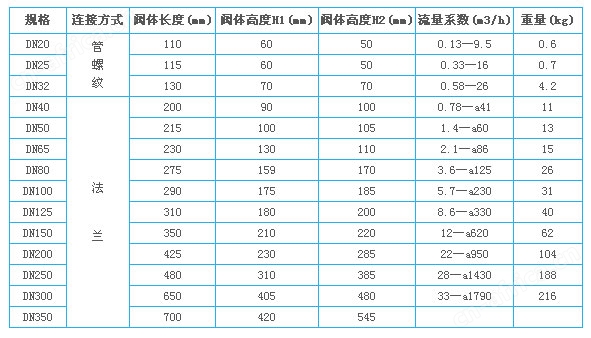

性能参数和安装尺寸



选型方法

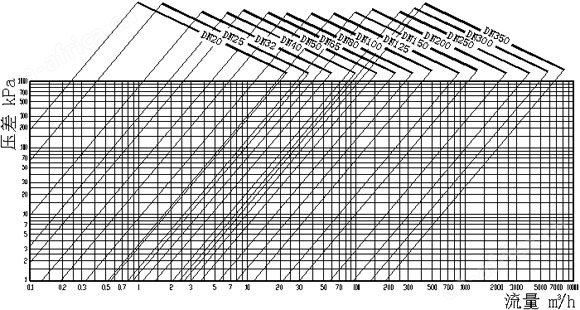

（1）下图为自力式压差控制阀选型图。根据被控环路的流量和可能的最小工作压差以及最小流量和可能的工作压差，在图中对应找出2个座标点，如果这2个坐标点都位于某一阀门规格的工作区域内，则这一阀门规格能够满足选型要求。如果同时有多个阀门规格满足选型要求，则应选择等管径的阀门规格。

（2）建议尽量按等管径原则选型。
