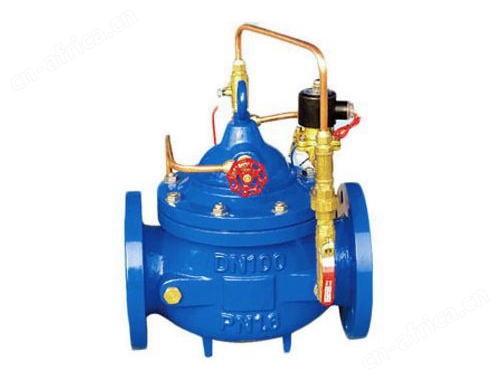

700X水泵控制阀是一种安装在高层建筑以及其他给水系统的水泵出口处，防止介质倒流的逆止类阀门。700X水泵控制阀是由主阀和外表附件组成，主阀由阀体、膜片（活塞缸）、阀杆组件、主阀板、阀座等主要零件组成，外装附件主要有控制阀、过滤器、排空阀、微止回阀，其中微止回阀是特制配件，在其止回方向设有限流孔。

700X水泵控制阀应用范围：

700X水泵控制阀安装在水泵出水管道上，兼具电动阀、逆水阀和水锤消除器三种功能，有效地提高供水安全可靠性，水泵控制阀符合给水工程设备机械化和自动化的要求。

700X水泵控制阀工作原理：

当水泵工作阀门向下游供水时，电磁导阀全开，针阀调至适当开度，上游水经针阀、单向阀进入主阀控制室，经电磁导阀流出，此时主阀控制室的压力保持主阀处于合适的开度，保持下游正常供水。

当水泵停止工作时，电磁导阀先关闭，主阀控制室停止排水，控制室压力升高，主阀开始关闭。当关闭至90%时，主阀上部行程开关输出停泵信号，水泵停止运转。此时下游回水经单向阀进入主阀控制室，控制室压力升高，主阀被关闭。

700X水泵控制阀主要技术参数：

700X水泵控制阀主要零件材料：
