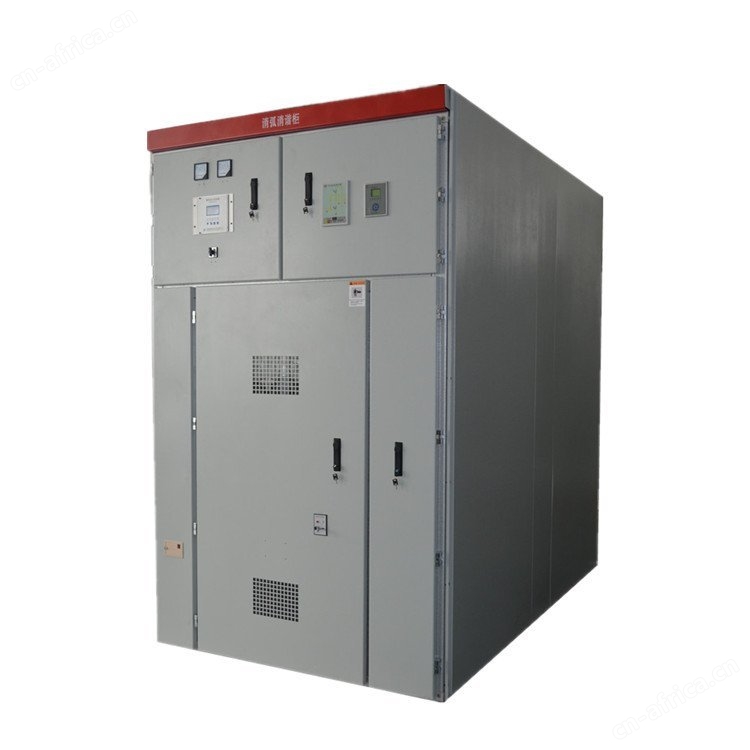

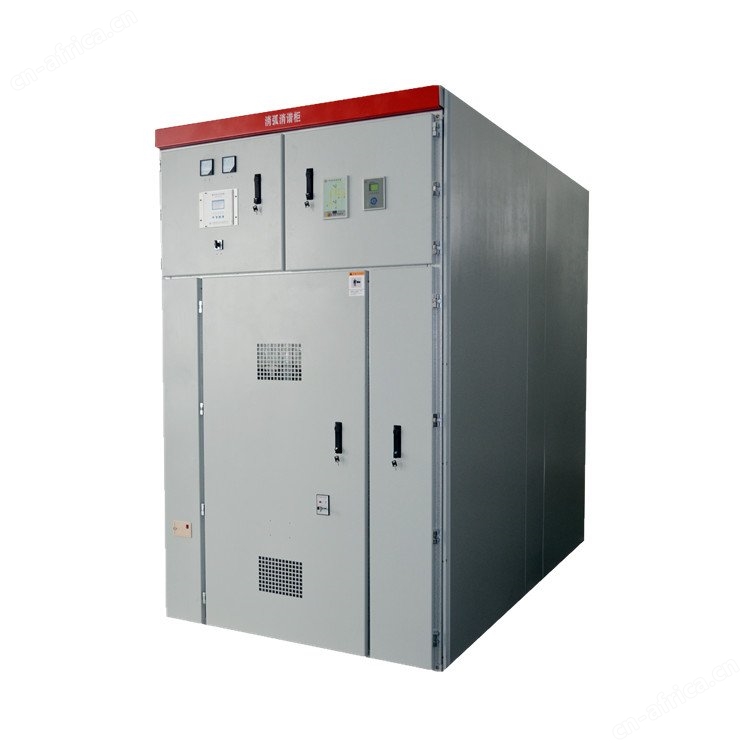

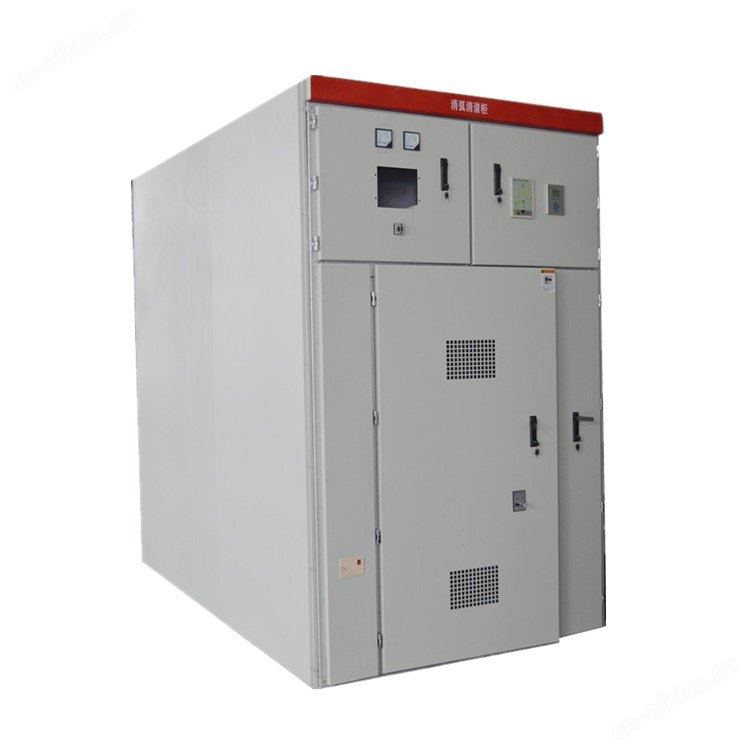

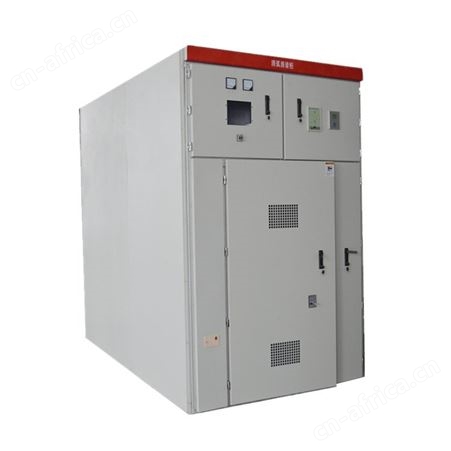

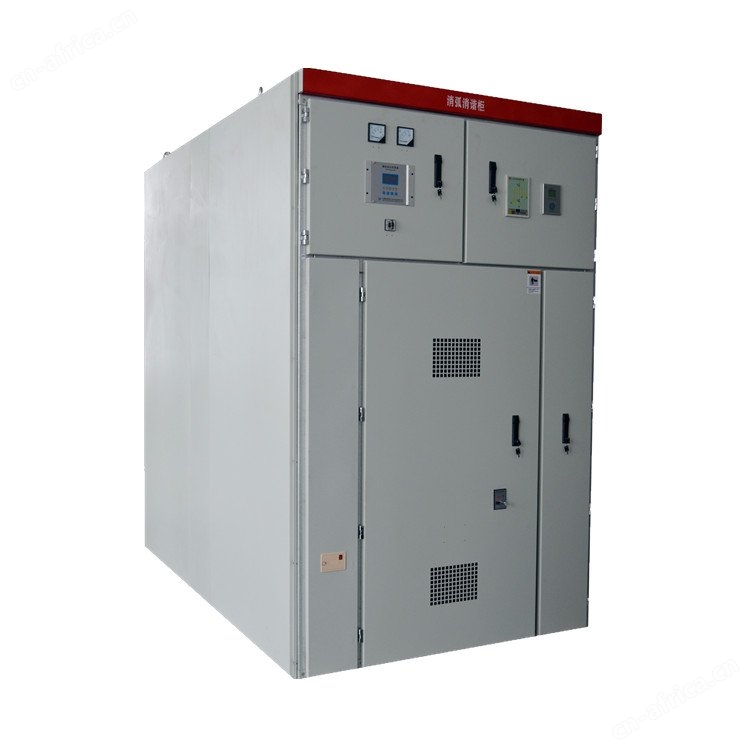

产品图片

产品介绍

在系统3-35KV线路中一旦发生弧光接地过电压，微机消弧控制器向故障相真空接触器发出合闸命令，故障相真空接触器快速动作，在2个周波内将弧光接地转化为金属性接地。故障点因弧光过电压为零而立即熄弧，非故障相过电压稳定在 倍的额定相电压，可以长时间安全运行(国家规程要求2小时)。此时由值班人员对故障线路进行处理，或由微机选线装置自动处理。本装置中的微机消弧消谐控制器还设置了PT断线、装置故障报警等功能;当系统发生接地故障时可发出动作信号，显示故障性质(弧光接地或金属接地或谐振)并显示故障相别;本装置设有RS485微机通讯接口，可实现与计算机联网，与综保厂家后台实现通讯。

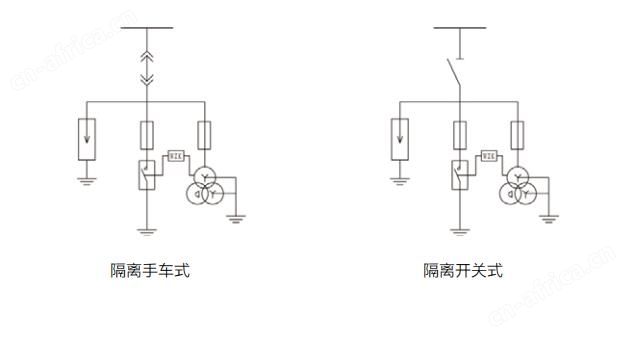

消弧消谐选线及过电压保护装置的设计图标如下图所示

产品功能

1、能将系统的大气过电压和操作过电压限制到较低的电压水平，保证了电网及电气设备的绝缘安全

2、装置动作速度快，可在30ms~40ms之内动作，能快速消除间歇性弧光及稳定性弧光接地故障，抑制弧光接地过电压，防止事故进 一步扩大，降低线路的事故跳闸率

3、能够快速、有效地消除系统的谐振过电压，防止长时间谐振过电压对系统绝缘破坏，防止谐振过电压对电网中装设的避雷器及感性负载的损伤

4、允许200A的电容电流连续通过至少2小时以上，用户可以在完成转移负荷的倒闸操作之后再处理故障线路

5、本装置中的电压互感器可以向计量仪表和继电保护等装置提供系统的电压信号，能够替代常规的PT柜

6、配合YHWJ小电流选线装置，可以精确查处出故障接地线路

7、限制过电压的机理与电网对地电容电流的大小无关，因而其保护性能不随电网运行方式的改变而改变，大小电网均可用，电网扩容也没有影响

8、能够测量系统的单相接地电容电流

9、性价比高，相对于消弧线圈系统而言，性能价格比很高。
