K型往复式给料机-新乡市百盛机械有限公司

〓 产品概述 | Product Overview

K型往复式给料机适用于矿山、矿井、选煤厂、中站、输煤车间、港口散料码头等散料转运，可将散料经料仓或直接进行均匀的转载到胶带机或其它筛选设备、贮存装置等配合使用。实现对矿石、砂煤、粮食等散装物料的均匀给料，本设备机体安装于料斗下，传动装置为悬挂式，根据给料量的大小可分：K0往复式给煤机、K1往复式给煤机、K2往复式给煤机、K3往复式给煤机、K4往复式给煤机等几种型号。

〓 产品特点 | Product Features

1、工作运转安全可靠且机器使用寿命长；

2、重量轻、体积小、结构简单，调节安装、维护、保养更方便；

3、整机采用封闭式框架结构制作，大大提高了机架的刚度和坚固性能；

4、装有限矩型液力偶合器，能满载启动、过载保护；

5、较大给料量可达1200吨/小时（煤），是目前国内较大的往复式给料机；

6、采用了的平面二次包络环面骡杆减速器设计，承载能力大，传动效率高；

7、侧衬板、斜衬板与底板之间留缝可调，能比较准确地控制留缝大小，大大减少了漏料。

8、驱动装置对称布置，并采用双推杆，使整机受力均衡，传动平稳，消除了底板往复给料时运转的扭摆现象。

9、底板有立向筋板，并用三道通长托辊支承，保证了底板本身刚度，消除了现有往复式给料机底板工作中弯曲变形的弊病。

10、衬板由小块耐磨钢板拼成，这样不仅更换时轻便容易，而且可以根据实际磨损情况，有针对性地更换磨损了的衬板块，从而使材料合理利用，降低维修费用。

〓 产品结构| Product Structure

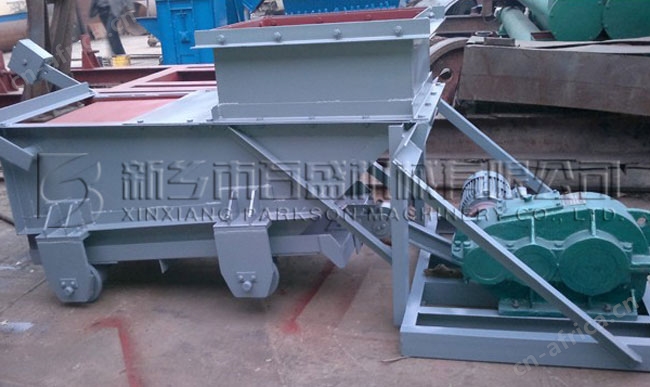

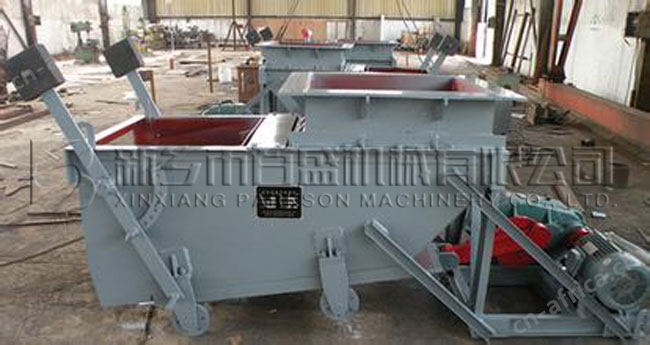

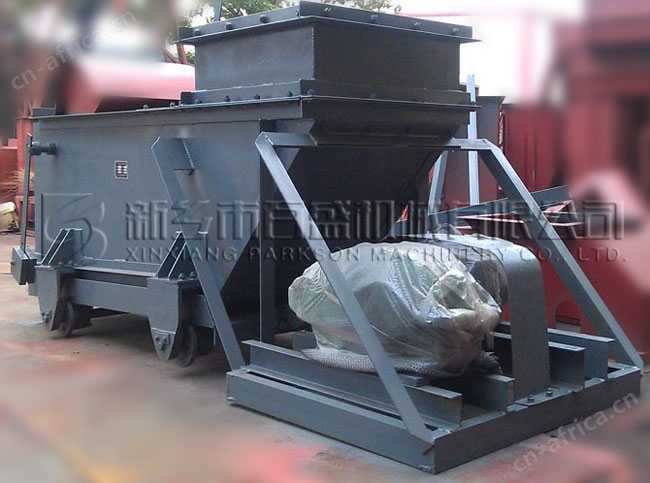

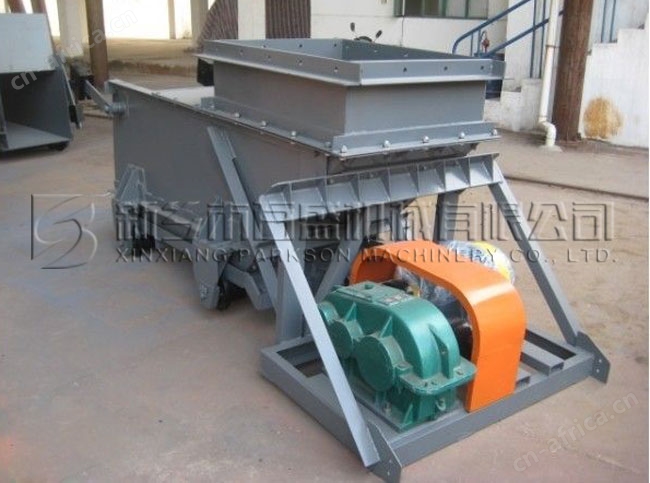

〓 真机展示| Machine Show

〓 技术参数 | Technical Parameters

往复式给煤机型号规格			K-0		K-1		K-2		K-3		K-4
给料能力（t/h）	底版行程	曲柄位置	无烟煤	烟煤	无烟煤	烟煤	无烟煤	烟煤	无烟煤	烟煤	无烟煤	烟煤
	200mm	4	100	90	150	135	225	200	330	300	590	530
	150mm	3	75	67	112	100	170	150	247	220	440	395
	100mm	2	50	45	75	68	133	100	165	150	295	268
	50mm	1	25	22	34	34	55	50	83	75	148	132
曲柄转速（r/min）			57		57		62		62		62
电动机	型号		YB160M1-8 Y160M1-8		YB160M1-8 Y160M1-8		YB160M1-8 Y160M1-8		YB160M1-6 Y160M1-6		YB160M1-6 Y160M1-6
	功率（KW）		4		4		4		7.5		18.5
	转速（r/min）		720		720		720		970		970
减速机	型号		JZQ0-350		JZQ0-350		JZQ0-350		JZQ-400		JZQ-500
	速比		12.64		12.64		12.64		15.75		15.75
允许较大颗粒（mm）	含量10%以下		250		350		400		500		700
	含量10%以上		200		300		350		450		550
设备重量（kg）	带料斗		1127		1251		1481		1927		2737
	不带料斗		1026		1144		1342		1735		2505
