〓 产品概述 | Product Overview

该系列单机除尘机组基本结构由风机、过滤器和集尘器三个部件组成，各部件都安装在一个立式框架内、钢板壳体、烘漆防锈，外型美观、结构科学、运行可靠、使用方便。

〓 应用范围 | Applications

本系列产品广泛用于铸造工业、陶瓷工业、玻璃工业以及耐火材料、水泥建材、砂轮制造、化工制品、机械加工等等行业的除尘，该产品对比重较大的金属切屑，铸造用砂，如车床、磨床、铣床、砂轮机、抛光机等等，和中等比重的粉尘，如水泥、陶瓷粉、石膏粉、石棉粉、炭粉、颜料、胶木粉、塑料粉等等。以及比重较轻的非纤维性粉尘均有良好的除尘效果。

〓 工作原理 | Work Principle

含尘气体进入箱体，由扁布袋过滤器进行过滤，粉尘被阻留在滤袋外表面，已净化的气体通过滤袋进入风机，由风机吸入直接排入室内(也可接管排至室外)。

随着过滤时间的增加、滤袋外表面沾附的粉尘也不断增加、滤袋阻力也相应增加，从而影响除尘效果，采用自控清灰机构进行定时振打清灰或手控清灰机构停机后自动振打数十秒钟，使沾在滤袋外表面的粉尘抖落下来，落到集尘容器(抽屉)中的粉尘由人工拉出清除。

〓 产品结构| Product Structure

该系列机组基本结构由风机、过滤器和集尘器三个部件组成，各部件都安装在一个立式框架内、钢板壳体、烘漆防锈，外型美观、结构科学、运行可靠、使用方便。

各部件结构特点如下：

1.风机部件采用仿国外离心通风机，风量大，风压高，风机特性曲线硬，并采用消声措施，使用时噪音小。

2.过滤器部件采用208工业涤纶斜纹绒布为滤料的扁布袋过滤器，每个布袋内均装有弹簧钢丝网，过滤效果好，更换滤袋方便，使用寿命长。

3.过滤器部件的清灰机构，是采用电动机带动偏心轮，连杆使布袋抖动而清除沾在滤袋外表面的粉尘。其控制装置分自控和手控两种。自控即在风机连续工作时，清灰机构定时自动振打清灰，手控即风机停止后清灰机构自动工作，数十秒钟后自动停止，也可根据需要随时启动清灰电机振打清灰，清灰时间长短由用户自行调节时间继电器。

4.过滤器部件装有即宽畅又密封的快速折卸检修门②，以便需要时进行检修和移出过滤器。

5.集尘器部件采用抽斗式结构，清除灰尘十分方便。

6.集尘器上方一侧的进风接口③在需要时可折下，以便于加大进风口面积的使用。

7.该机组现有十六种规格，分A、B两型。A型设灰斗抽屉、B型不设灰斗抽屉。下部加法兰；由用户直接配接在折包口料仓倒料口，混料库、喷砂箱、皮带运输调头处等扬尘设备上就地除尘，粉尘直接回收。

8.本机组可根据设计单位或用户实际需要，特定制造。

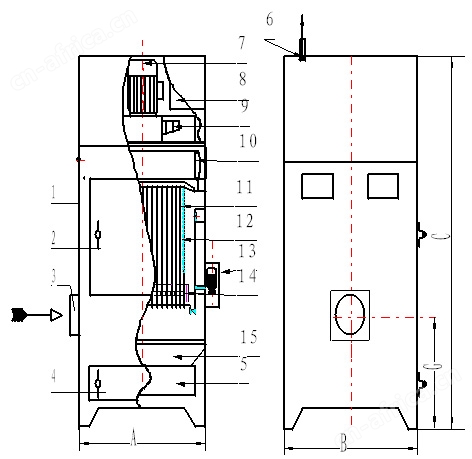

序号	名称	序号	名称
1	壳体	9	风机
2	检修门	10	过滤器紧定螺丝
3	进风口	11	扁布袋
4	出灰门	12	钢丝网
5	抽屉	13	振打清灰电机
6	洁净空气出口	14	隔袋件
7	电机	15	灰斗
8	电器控制装置

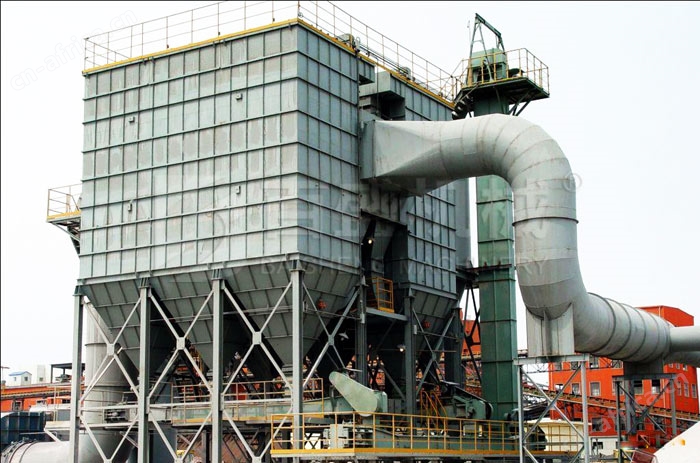

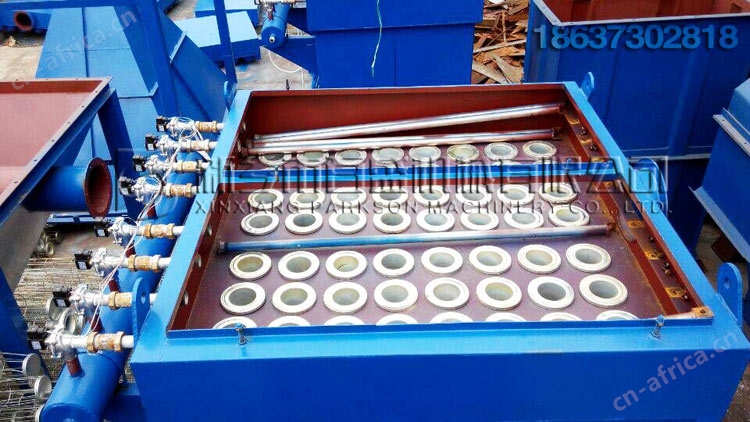

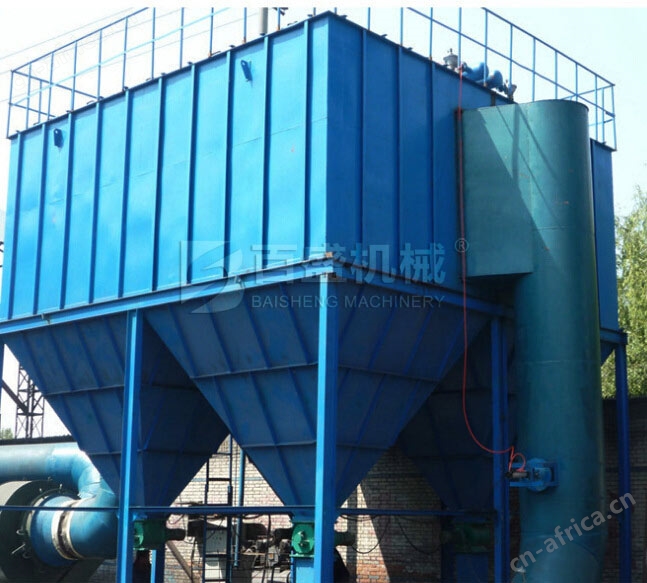

〓 真机展示| Machine Show

〓 技术参数 | Technical Parameters

PL-B型系列单机除尘设备技术性能

型号规格项目	PL-800/B	PL-1100/B	PL-1600/B	PL-2200/B
风量M³/H	800	1100	1600	2200
资用力MMH₂O	>80	>85	>85	>100
过滤面积M²	4	7	10	12
风机电机功率KW	1.1	1.5	2.2	3
清灰电机功率KW	0.18	0.18	0.18	0.18
过滤风速M/MiN	3.33	2.62	2.66	3.05
净化效率%	>99.5	>99.5	>99.5	>99.5
噪声db(A)	<75	<75	<75	<75
外形尺寸A×B×CMM	530×520×1040	700×580×1100	740×580×1240	720×660×1330
底法兰寸E×FMM	598×588	768×648	826×666	806×746
重量KG	280	330	470	600

PL-A型系列单机除尘设备技术性能

型号规格项目	PL-2700/B	PL-3200/B	PL-4500/B	PL-6000/B
风量M³/H	2700	3200	4500	6000-8000
资用压力MMH₂O	>120	>100	>100	>150-120
过滤面积M²	13.6	15.3	21.5	25
风机电机功率KW	4	4	5.5	7.5
清灰电机功率KW	0.18	0.18	0.37	0.55
过滤风速M/MiN	3.30	3.48	3.40	3.33-4.5
净化效率%
噪声db(A)	<75	<75	<75	<80
外形尺　　寸A×B×CMM	760×680×1380	790×700×1420	900×800×1550	1200×900×1720
底法兰尺寸E×FMM	864×784	894×804	1004×905	1102×1002
重量KG	520	615	815	1190

注：

1.货用压力即机真空度，系指机器可供使用的压力，是机器进气口实测静压

2.净化效率大于99.5%是用于中位径100的测定数值，测定值低为99.62%，平均为99.6%。

3.除尘器风量是在资用压力时的吸风量。

型号规格项目	PL-800/A	PL-1100/A	PL-1600/A	PL-2200/A
风量M³/H	800	1100	1600	2200
资用压力MMH₂O	80	85	85	100
过滤面积M²	4	7	10	12
进气口尺寸mm	Φ120	Φ140	Φ150	Φ200
进气口中心离底距H	318	345	418	433
风机电机功率KW	1.1	1.5	2.2	3
清灰电机功率KW	0.18	0.18	0.18	0.18
过滤风速M/MiN	3.33	2.62	2.66	3.05
净化效率%
灰箱容积(1)	20	30	40	40
噪声dB(A)	75	75	75	75
外形尺寸A×B×Cmm	530×520×1300	700×580×1400	740×580×1913	720×630×1696
重量Kg	400	550	600	730
