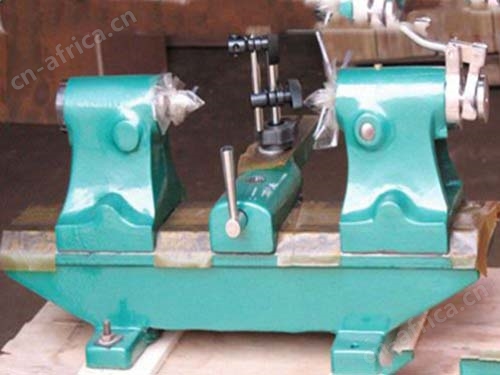

新型偏摆检查仪主要用于检测轴类，盘类等高精度零件的径向，圆跳动和斜向端面的圆跳动。新型偏摆检查仪的特点：精度高，配有一对莫氏4＃硬质，提高了偏摆仪的测量精度，增大了被侧零件的支撑重量。表面设计合理，前后、左右调节平稳自如，操作方便，表架钢性好，提高了检测仪器的灵敏性，特别适用于零件的检验。

新型偏摆检查仪主要技术参数：

1、径向回转精度为0.001mm。

2、侧导轨在全长上对两顶点连线的平行度0.004mm（A05型）0.007（A08型）。

3、被测零件大直径300mm。

4、被测零件大长度500mm、800mm。

新型偏摆检查仪的正确使用方法及保养：

新型偏摆检查仪主要用于测量轴类零件径向跳动误差，该仪器利用两顶针定位轴类零件，转动被测零件，测头在被测零件径向方向上直接测量零件的径向跳动误差，偏摆仪颜色一般为蓝色或绿色。一般为木箱包装。

新型偏摆检查仪使用方法：

1、将新型偏摆检查仪活动顶针定位手柄松开；

2、将活动顶针及固定顶针之间的距离调节到与工件长度相当的位置；

3、锁紧活动顶针定位手柄；

4、压下轴固定手柄，将工件两端中心孔对齐两顶针，放开轴固定手柄，将工件固定好；

5、将百分表安装到表座上；

6、调节表座杆，使百分表底端轻触到待测圆柱面，并将百分表调零；

7、转动零件一周，记录百分表读数的大值和小值，多测量几个位置；

8、数据处理：将测量到的大的值减去小的值，得到的就是该轴在测量位置的圆跳动值，将几组测量数据取平均值，就是该表面的圆跳动平均值，一般情况下，该值控制在100um以内，否则轴容易跳动，导致轴承过早损坏。

9、测量完成后将工件拿下，收好偏摆仪百分表，   在偏摆仪上留下的污垢，并做好导轨和顶针的润滑工作。

新型偏摆检查仪的维修保养：

1、新型偏摆检查仪使用及放置的场地应该通风干燥，不宜过分潮湿。

2、新型偏摆检查仪保管及使用过程中严禁撞击划伤。

3、新型偏摆检查仪顶针、仪座、导轨等重要零件和部位使用后应用汽油洗净并涂上防锈油，不得锈蚀。偏摆仪滑动部分要经常给以润滑油，但油层不宜过厚，以免影响偏摆仪示值精度，油标应经常注入润滑油。

4、新型偏摆检查仪使用完毕后，应用防尘罩罩好，以免尘土落在导轨及有关表面上，以保证仪器的使用精度。
