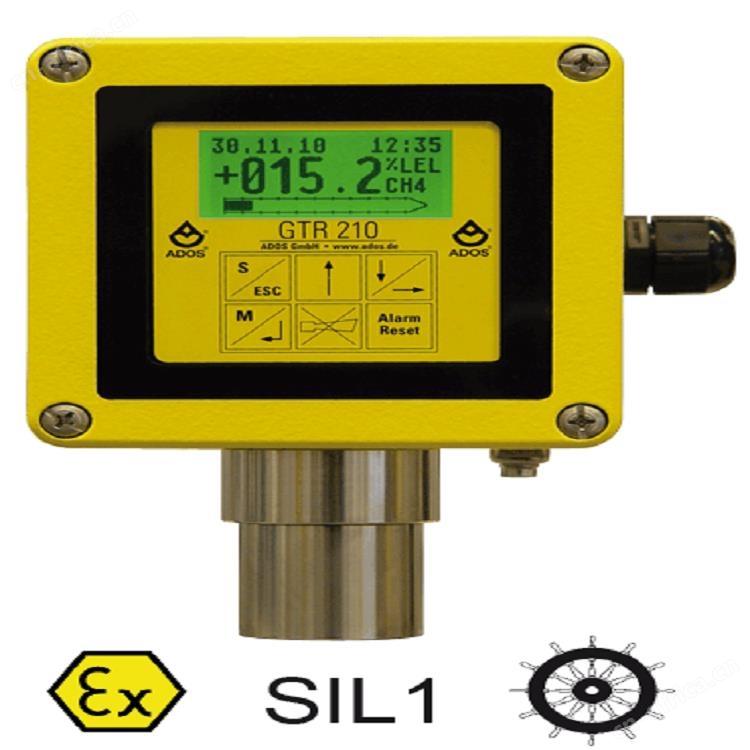

GTR 210

气体变送器

应用

气体变送器 ADOS GTR 210适用于在正常区域和存在爆炸风险的区域连续测量气体。

可用的基本版本：
– 防爆版本：带有 4-20 mA 的电流接口
– 标准：4-20 mA 或 LON ® -4 线技术
– 舒适：4-20 mA，带有
用于警报和故障的附加转换触点

通过使用 6不同类型的传感器，可以测量有毒、易爆和不可燃的气体和蒸汽。

测量的气体浓度和可调整的警报阈值显示在多色图形显示器上。键盘输入是通过触摸板的方式。

产生与测量的气体浓度成正比的电流信号，该信号被传输到位于安全区域的评估单元，远何爆炸危险。

防爆气体变送器的型式试验由 DEKRA 完成。

ATEX 证书：DEKRA 11ATEX0257 X
IECEx 证书：IECEx DEK 11.0090 X
保护类型：Ex de ia mb IIC T4 Gb
SIL 1 和功能测试：
ATEX 证书 –> BVS 12 ATEX G 001 X

应用领域

化学工业
油漆和清漆的制造
塑料加工厂
污水工程
燃气锅炉系统
液化气储存房
实验室
氧浓度测量
炼油厂
冷库（氨监测）
喷漆房
还有很多。

新的！
高级应用领域：船舶（选项 MED）
带有 MED选项的气体变送器产品系列 GTR 210 满足船舶设备指令 96/98/EC 及其年度更新附录 2013/52EU 的要求。符合上述规定已得到德国政府运输和运输经济安全组织船舶安全部门的认证。验证符合国际 IEC 标准和耐盐水性。气体变送器 GTR 210 现在可以安装在甲板下以及恶劣条件下的甲板上（气候区）。

应用领域扩展到：

气罐车
集装箱船
海上平台
恶劣环境中的应用

红外传感器

测试气体流过一个测量室，该室包含一个红外辐射源和一个双通道
红外探测器。当红外辐射穿过气体分子时，其强度会降低。然后可以通过强度降低的幅度来计算气体的浓度。

由于仅考虑与测试气体未吸收的波长相关的测试气体特定波长的吸收，因此几乎可以补偿由于灰尘、老化等引起的干扰。

1 = 红外线辐射源
2 = 测试气体
3 = 扩散过滤器
4 = 红外线检测器
5 = 测量室

TGS传感器

TGS 传感器包含一个半导体传感器，该传感器构建在 SnO 2烧结 N 基板上。

当可燃气体或还原性气体被传感器表面吸收时，测试气体的浓度由电导率的变化决定。

1 = 电路电压
2 = 加热电压
3 = 负载电阻

毒物传感器

TOX 传感器是一种带有电化学电池的测量系统，通过扩散测量采样气体。在氧测量的情况下，氧含量在电解质中，从而产生小电流（电化学过程）。
在恒定气压下，该电流与采样空气中的氧气浓度成正比。

1 = 阳极
2 = 电解质
3 = 阴极
4 = 扩散路径
5 = 扩散过滤器
6 = 测试气体

GOW传感器

GOW 传感器的工作原理是导热性。两个铼钨电阻器用作测量元件，其中比较元件经受正常环境空气，测量元件经受测试气体。测量元件处气体浓度的任何变化都会引起温度的变化，这是由于电导率的变化。
由此产生的电阻变化是气体浓度的直接量度。

1 = 扩散滤波器
2 = 测试电阻
3 = 比较电阻

PID传感器

采样气体流过一个测量室，该室包含一个紫外线辐射源和一对
极性相反的电极。待检测的气体分子被紫外线辐射电离。
由此产生的带正电的分子和电子被吸引到相关的电极。产生的电流是气体浓度的量度。

使用 PID 测量头，可以测量挥发性有机化合物 (VOC)，其电离电位小于紫外线辐射源中的能量 (10.6 eV)，例如芳香烃，如甲苯 (C 7 H 8 ) 和二甲苯 (C 8 H 10 ) 以及氯化烃，如三氯乙烯 (CHCl 3）。还可以检测 (PH 3 )等有毒气体。

1 = UV 辐射源
2 = 测试气体
3 = 电容电荷
测量

VQ传感器

VQ 传感器的头部根据热反应原理工作。当可燃或还原性气体或蒸气与测量元件接触时，它们会发生催化燃烧，从而导致温度升高；这种上升会导致测量元件的电阻发生变化，该电阻用作被测气体成分的量度。
惰性元素用于补偿测试气体的温度和电导率。

1 = 催化剂催化器
2 = 电连接
3 = 惰性催化器
4 = 扩散过滤器

技术数据 - 适用于 6 种类型的传感器

类型	TGS	VQ	高威
测量方法	半导体	减少热量	导热系数
测量范围	ppm 范围至 100 % LEL	ppm 范围至 100 % LEL	从 0-5 Vol% 到 0-100 Vol%
fsd的百分比误差	±5%	±5%	±5%
响应时间 (t 90 )	大约 60 秒	大约 60 秒	大约 40 秒
压力效应	1%	1%	1%
安装位置	可选 ± 90° 垂直安装位置	可选 ± 90° 垂直安装位置	可选 ± 90° 垂直安装位置
应用	LEL地区的有毒、可燃和爆炸性气体	LEL地区的有毒、可燃和爆炸性气体	与空气相比，在热导率方面表现出显着差异的气体
可用版本	工业 (Al)、工业 (VA)- 和防爆型	工业 (Al)、工业 (VA)- 和防爆型	工业 (Al)、工业 (VA)- 和防爆型
传感器的预期寿命	无限制，当用于不会引起催化中毒的气体时	无限制，当用于不会引起催化中毒的气体时	无限制，当与不会腐蚀铝、铼钨或金的气体一起使用时
尺寸（宽 x 高 x 深）	150 x 175 x 105 毫米	150 x 175 x 105 毫米	150 x 175 x 105 毫米

类型	毒物	红外线	PID
测量方法	电化学反应	红外线的	光离子化
测量范围	ppm 范围为 0–100 Vol %	0-100 % LEL CH 4 , C 3 H 8 , C 2 H 2 , 0-100 Vol % CH 4 0 –1, 2, 3, 4, 5 Vol % CO 2	0 – 200 ppm 至 0 – 2.000 ppm
fsd的百分比误差	±3%	±3%	±5%
响应时间 (t 90 )	大约 60 秒	大约大约60 秒 CH 4 60 秒 CO 2	大约 120 秒
压力效应	1%	4%	1%
安装位置	可选 ± 90° 垂直安装位置	可选 ± 90° 垂直安装位置	可选 ± 90° 垂直安装位置
应用	O 2、CO、NH 3、NO 2、SO 2、H 2 S 等	CH 4 (Vol %; LEL) 丙烷 (LEL), CO 2 (Vol %)	例如 C 7 H 8、C 8 H 10 CHCl 3、PH 3
可用版本	工业 (Al)、工业 (VA)- 和防爆型	工业 (Al)、工业 (VA)- 和防爆型	工业 (Al)、工业 (VA)- 和防爆型
传感器的预期寿命	12 个月至 5 年，取决于测量元件	大约 5年	12个月
尺寸（宽x高x深）	150 x 175 x 105 毫米	150 x 175 x 105 毫米	150 x 175 x 105 毫米

类型	毒物O 2
测量方法	电化学反应
测量范围	ppm 范围为 0–25 Vol %
fsd的百分比误差	±2%
响应时间 (t 90 )	大约 30 秒
压力效应	1%
安装位置	可选 ± 90° 垂直安装位置
应用	氧2
可用版本	工业 (Al)、工业 (VA)- 和防爆型
传感器的预期寿命	大约 5年
尺寸（宽x高x深）	150 x 175 x 105 毫米

技术数据 - 适用于所有 3 种基本版本的气体

类型	GTR 210 防爆版	GTR 210 标准	GTR 210 舒适
电源电压	24 V 直流 +10% / -25%	24 V 直流 +10% / -25%	230 伏交流电，50 赫兹 115 伏交流电，60 赫兹（可选）
能量消耗	4 瓦	4 瓦	10 伏安
界面	3 线技术，电流接口 4 – 20 mA	电流接口为 4 – 20 mA 的 3 线技术或 LON ® -4 线技术	1 个电流输出 4 – 20 mA 4 个用于报警/故障的无电位转换触点 1 个用于取消报警的数字输入
设备组/类别	II 2G，II 2D
点火保护	Ex de ia mb IIC T4 Gb Ex tb IIIC 135° Db	无前	无前
保护类型	ATEX 证书： DEKRA 11 ATEX 0257 X IECEx 证书： IECEx DEK 11.0090 X EN60079-29-1:2016 EN50104:2010
SIL 1 和功能测试	ATEX证书： BVS 12 ATEX G 001 X
选项 MED / 海洋设备指令	指令 2014/90/EU 批准 213.053
温度范围	-25 °C 至 +60 °C	-25 °C 至 +60 °C	-25 °C 至 +60 °C
防护等级	IP 66 / IP 67	IP 54 或 IP 66 / IP 67	IP 54 或 IP 66 / IP 67
重量	2,3 公斤	1,8 公斤	2,0 公斤
