gigahertz-optik光谱仪BTS256-LED
BTS256-LED
紧凑型 Bi-Tec 光谱辐射计测量设备，用于测量单个 VIS 和 NIR LED 的总光通量。特点：带有积分球的锥形测量端口、替代校正辅助灯、光谱辐射功率、色温、CRI、色度坐标等。
LED 的光度规格通常必须满足非常高的容差要求，即使对于通用和汽车照明等非专业应用也是如此。这通常是一个问题，因为 LED 的制造公差可能高于应用中允许的公差。LED 制造商基于强度和颜色的分级提供的容差限制仅适用于操作条件与分级测试相似的情况。因此，将 LED 集成到其产品中的制造商需要能够准确测量 LED 的精确原位光度性能的设备。
紧凑型光谱仪
紧凑的 BTS256-LED 使您能够方便地测量单个 LED 的光通量、光谱、颜色和显色指数。一项特殊功能是设备的锥形测量端口。对板载 LED 进行测量的能力使得在测量中也包括热效应成为可能。LED 的光通量、颜色、显色指数和光谱通常都可以在几秒钟内测量出来。因此，该设备非常适合检查进货以及生产过程中的质量控制。它在设计部门也非常有用。
BTS256-LED 采用紧凑的铝制外壳，提供精确测量光通量、光谱、颜色和显色指数所需的所有功能。为了获得的准确性和多功能性，该设备基于 BiTec 光传感器，该传感器由一个 V-λ 滤波硅光电二极管和一个具有 CMOS 二极管阵列的光谱仪单元组成。硅光电二极管在动态范围、线性度和速度方面。基于 CMOS 二极管阵列的光谱仪保证了用于确定颜色值的发光光谱的精确测量数据。两个检测器的组合可以实现相互校正（参见关于BTS 技术的文章) 以获得更高的精度。这也使得执行准确的、时间同步的测量成为可能，例如，PWM 信号。BTS256-LED 的一项功能是其用于阵列暗电流补偿的遥控快门以及用于补偿测量样品吸收的光（自吸收校正）的软件控制辅助灯。使用随附的 S-BTS256 软件通过 USB 2.0 接口进行远程控制。
校准
光度计设备的一项基本品质是其精确且可追溯的校准。BTS256-LED 的校准在 Gigahertz-Optik 校准实验室进行，该实验室获得 DAkkS (DK-15047-01-00) 认可的光谱响应度和光谱辐照度，符合 ISO/IEC 17025。该设备有两种校准：一种是使用专门开发的参考灯完成，提供 2pi 照明，可以精确测量漫射 LED 的光通量。第二个校准是针对具有较窄照明特性的光源。
BTS256-LED 的选项
- 软件开发套件，使用户能够将设备集成到他们自己的软件中
-使用其他组件扩展 BTS256-LED Plus 概念（用于照度和发光强度）

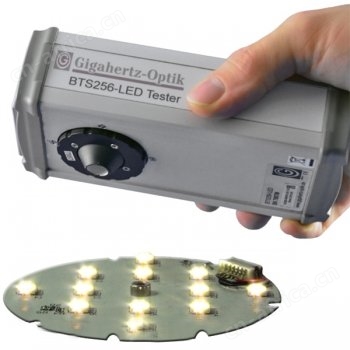

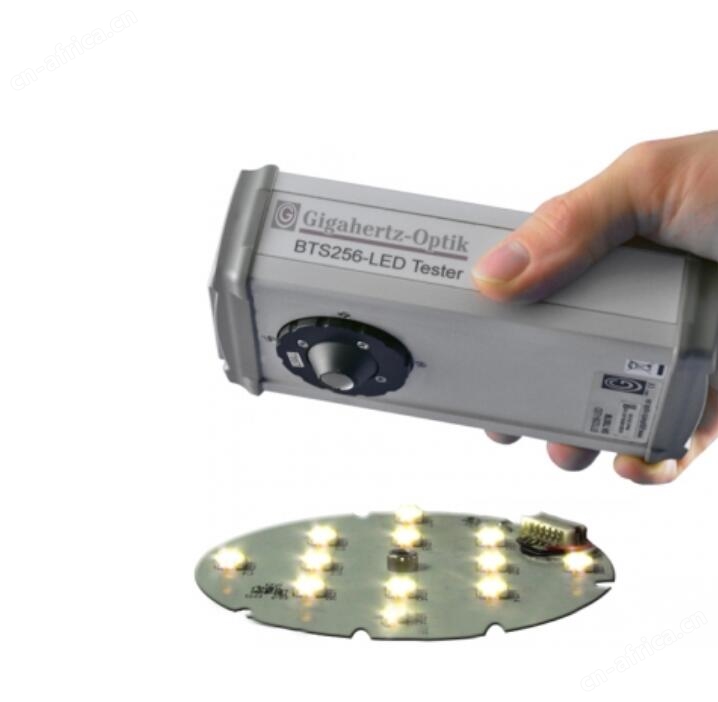

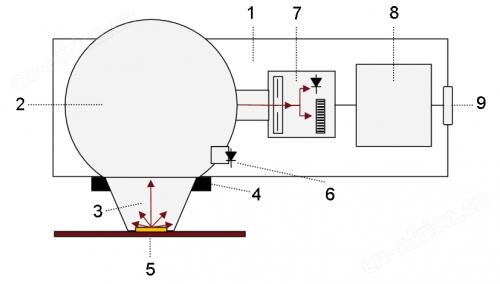

BTS256-LED 用于测量单个 LED 的光通量、光谱、颜色和显色指数
1) BTS256-LED 外壳 2) 50mm 带合成涂层的积分球 3) 锥形测量端口 4) 精密卡口安装 5) 测试电路板上的 LED（被测设备） 6) 遥控辅助灯 7) 带 Si 的 BiTec 传感器光电二极管、CMOS 二极管阵列光谱仪和快门 8) 微处理器 9) USB 2.0 接口

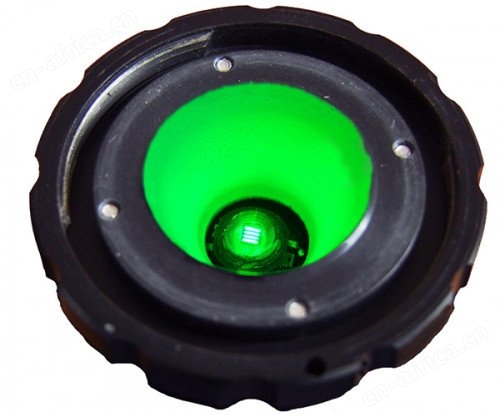

锥形测量端口位于测试 LED 上方，可检测 2pi 空间内的所有辐射

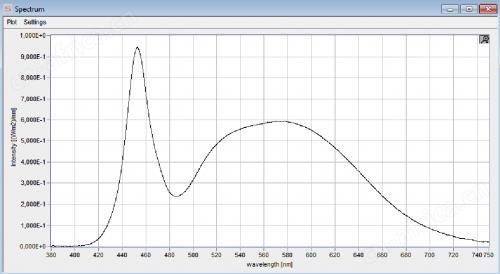

频谱图

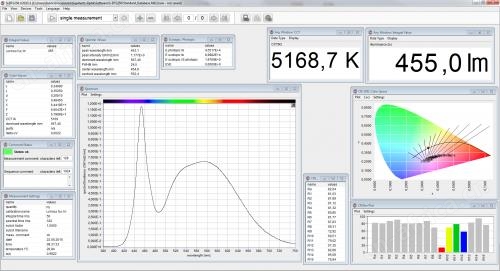

具有模块化桌面设置的 S-BTS256 用户软件

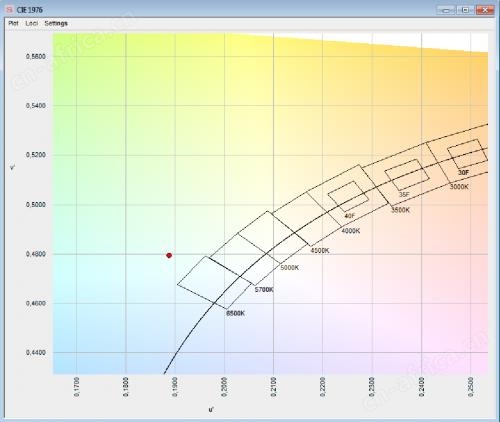

CIE 1976 色度表，带分箱场

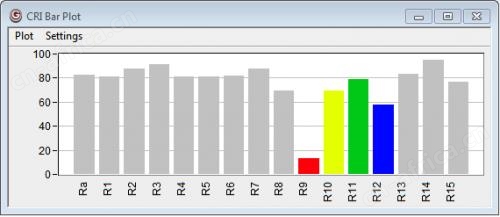

CRI 条形图
一般
简短的介绍
用于测量单个 LED 的光通量、光谱、颜色和显色指数的光谱辐射计
主要特点
带有内部积分球、BiTec 光传感器、遥控辅助灯和快门的紧凑型测量设备。用于光通量的快速数据记录器。软件
测量范围
光通量：10 mlm - 1100 lm，光谱范围：360 nm - 830 nm，带宽：5 nm，根据 CIE 214 进行光学带宽校正
典型应用
单个 LED 的进货检验、生产过程中组装 LED 的质量保证、研发测试。
校准
用于漫射和窄光束 LED。工厂校准。可溯源至国际校准标准。
产品
校准不确定度
± 5 % 光通量
| 波长范围 | 校准不确定度 (k=2) |
(360 – 400) 纳米 | 7% |
(400 – 830) 纳米 | 5% |
传感器
带有光度宽带检测器和阵列光谱仪的双技术传感器。用于自动暗信号调整的集成光圈。
输入光学
带有合成 ODM98 涂层的积分球和球端口处的保护窗口。锥形适配器涂有 ODP97 以吸收辐射。10 毫米直径测量端口。LED辅助灯。
适配器更换效果 ± 0.5 %
Max. 10mm的测量端口±2％的XY响应偏差
z 10mm 测量端口的响应度偏差 ± 2 %（1 mm 至 11mm）
光谱探测器
芯片
CMOS二极管阵列
光谱范围
(360 - 830) 纳米
光带宽
5纳米
数据解析
1纳米
积分时间
(5.2 - 30000) 毫秒
快门
暗信号测量的自动光圈，积分时间与光测量的积分时间相同。孔径延迟 = 100ms。
典型测量时间
1100 lm ≤ 5ms（白光）
10 mlm ≤ 30s（白光）
峰值波长
± 0.5 纳米
主波长
± 1 纳米
重复性 Δx 和 Δy
± 0.0001（标准光源A型）
± 0.0002 (LED)
Δy Δx 不确定度
± 0.002（标准光源A型）
± 0.005（典型 LED）
色温测量范围
(1700 - 17000) K
ΔCCT
± 50K（标准光源A型）
± 3%（取决于 LED 光谱）
CRI（显色指数）
Ra 和 R1 到 R15
杂散光
6E-4（蓝色LED）
6E-4（绿色LED）
6E-4（红色LED）
1E-3（白光LED）
一体式探测器
限度。光通量
70000 流明
筛选
具有精细 CIE 光度匹配的光谱响应度。通过光谱测量数据在线修正光度匹配（光谱失配因子修正）。
f1'（光谱不匹配）
≤ 6 %（未校正）
≤ 1.5 % (f1' a*(s z ( λ )) 分别由光谱数据校正的F*(s z ( λ ))，由 BTS 技术自动完成）
模数转换器
12位
测量时间
(0.1 - 6000) 毫秒
噪声等效光通量
0.05毫升
图表

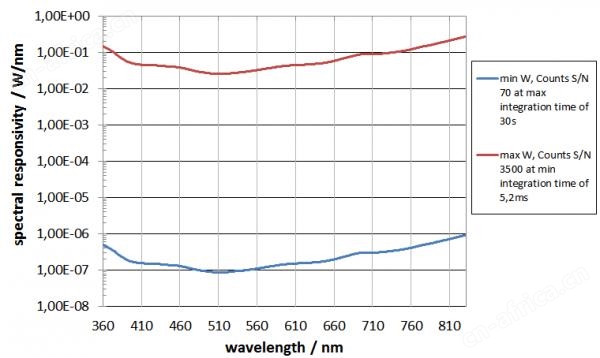

光谱响应度
各种各样的
微处理器
16Bit，25ns指令周期时间
电源
5VDC 至 7VDC，辅助灯电容器充电期间峰值 250mA
界面
USB 2.0（B 型 USB 端口）
温度范围
操作：（10 至 30）°C
储存：（-10 至 50）°C
方面
160 毫米 x 85 毫米 x 60 毫米（长 x 宽 x 高）
重量
500 克
运输箱
塑料硬顶外壳，333 mm x 280 mm x 70 mm，650g
选项：210mm 积分球 (UMBB-210)
光通量测量范围（积分测量）
(0.35 - 35000) 流明
球体直径
210 毫米
校准
光通量：±5%
选项：500mm 积分球 (UMBB-500)
光通量测量范围（积分测量）
(1.2 - 120000) 流明
球体直径
500 毫米
校准
光通量：±5%
选项：辐照度 (DA)
测量范围
照度：(0.2 - 25000) lx
校准
± 2.2 %
选项：1000mm 积分球 (UMTB-1000-HFT)
光通量测量范围（积分测量）
(4 - 400000) 流明
球体直径
1000 毫米
校准
光通量：±5%
选项：测角仪 (GB-GD-360-RB40)
发光强度测量范围（积分测量）
(2E-1 - 2E8) cd ; 按 1m 测量距离
校准
发光强度：± 4 %
CSS-45 与 CSS-D
用于传统照明和 LED 照明的紧凑且经济高效的光谱光检测器。特点：简单直观的操作、明视和暗视照度测量、颜色特性、CCT、CRI、PAR、。通过 USB 包括软件的即插即用连接。
除了带有集成显示器的光谱仪，Gigahertz-Optik 还生产与操作员的手持控制器分离的光谱仪传感器。这些更适合需要将传感器集成到某些测量系统或设备中的应用。在某些情况下，操作员对测量值的影响可以通过与传感器的更远距离来减少。
具有*集成光谱辐射计功能的传感器
在CSS-45是在一个紧凑的金属外壳的完整光谱辐射。凭借其余弦校正视场，该传感器适用于测量光谱辐照度，而无需任何其他附件。传感器根据测得的光谱数据计算出全面的测量量。高质量漫射器提供余弦调整视野，f2 误差≤ 1.5 %。因此，该传感器适合测量扩展光源和大面积照明设备。
紧凑型控制单元
由于测量数据直接在CSS-45 传感器中处理，CSS-D 单元专门用于控制传感器和显示测量值。为此，它通过 2 m 长的柔性电缆连接到传感器。CSS-D 配备了一个高容量的可充电锂电池，它也为传感器供电。电池可以用普通的USB充电器充电。彩色触摸屏提供了良好的对比度显示。
或者，CSS-D 可以通过 USB 电缆连接到 PC。这可以实现设备的远程控制。
通用手持光谱仪
该仪器的测量范围为 360 nm 至 830 nm，从而支持用于光度测量的 CIE 光谱范围 (ISO/CIE 19476)。光谱带宽为 10 nm，结合根据 CIE 214 的数学带宽校正，可为大多数光度和色度应用提供足够高的光谱分辨率。照度测量范围为 1 lx 至 350.000 lx，超过了许多其他产品的性能。对于任何阵列光谱仪来说，必须具备的是执行暗电流测量以确保准确性和补偿温度影响的能力。在CSS-45传感器为此配备了一个机电快门，可在工作温度变化时执行全自动暗电流测量。仪表显示综合的辐射、光度和色度量，所有这些都来自测量的光谱。
许多额外的被测量扩展了手持光谱仪的支持应用。它们在传感器 CSS-45的产品页面上有所描述。
校准和调整
凭借其单独的波长和线性校正，该仪表为高精度光测量提供了具有成本效益的解决方案，无论光源的强度或光谱分布如何。
Gigahertz-Optik 光度计的一个关键质量特性是其精确且可追溯的校准。Gigahertz-Optik GmbH 的校准实验室保证其工厂校准的高质量和可追溯性。带有 CSS-D 的 CSS-45 校准由工厂校准证书确认。

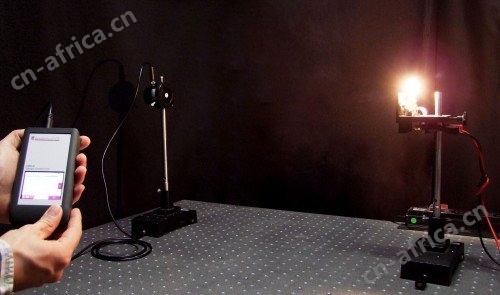

带 CSS-D 的手持仪器CSS-45
CSS-45 传感器用于与控制单元 CSS-D 分离的应用中。

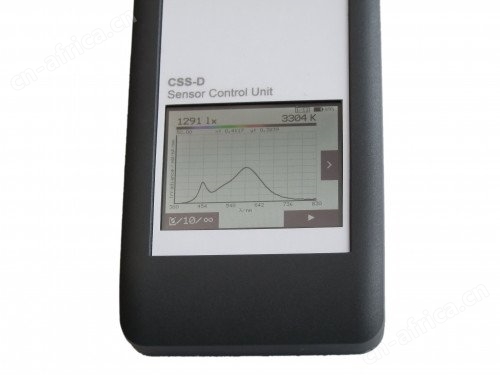

显示屏幕截图。
CSS-45
用于传统照明和 LED 照明的紧凑且经济高效的光谱光检测器。特点：简单直观的操作、明视和暗视照度测量、颜色特性、CCT、CRI、PAR、。通过 USB 包括软件的即插即用连接。
一些光测量应用需要将光传感器安装在测量系统内或远程操作。工业应用通常需要与 PLC 系统集成。连续和远程操作要求光测量传感器坚固耐用。对于此类任务，Gigahertz-Optik 提供紧凑型光谱光传感器 CSS-45。它是一种精确的光谱辐射计，覆盖 360 nm 至 830 nm 的波长范围。
具有出色光测量特性的光谱辐射计传感器
无论强度和光谱分布如何，单独的波长和线性校正保证了对光源的精确测量。
根据 CIE 214 进行数学带宽校正，以实现准确的色度测量。
CSS-45 的另一个功能是它的机电快门，可以远程控制传感器的暗度调整。这对于阵列光谱仪的温度无关和长期运行至关重要。
具有精确余弦调整 (f2 ≤ 1.5 %) 的漫射器，用于测量扩展光源和照明设备的照度和辐照度。
从 1 lx 到 350.000 lx 的宽范围照度测量，涵盖从应急照明到大白天条件的应用。
坚固而紧凑
紧凑的金属外壳具有 M6 螺纹孔和设备周围的 V 形槽，用于 CSS-45 的通用连接。尺寸在可供下载的技术图纸中给出。带有防溅电连接器的外壳符合防护等级 IP62 的要求。对于 IP65 防护等级，需要带有玻璃圆顶的传感器变体。
接口和软件
该传感器提供 RS-485 和 USB 接口以进行远程操作。可寻址的 RS-485 接口允许很长的电源线。多个 CSS-45 传感器可以在 RS-485 控制和 USB 远程操作下一起操作。除了提供的最终用户软件外，还可选用软件开发工具包 (SDK)，以简化将传感器集成到用户编写的软件中。
CSS-45 传感器示意图
1) 入射光 2) 余弦漫射器 3) 机电快门 4) 阵列光谱仪 5) CPU 6) 温度传感器 7) USB 连接器 8) RS-485 连接器 9) V 型槽 10) M6 安装螺纹
适用于广泛测量应用领域的众多指标
CSS-45 包括一个集成处理器。它从测得的光谱测量数据中计算出一组综合的辐射、光度和色度量。
其他指标支持进一步的应用：
园艺照明 – PAR 测量光合光子通量密度 (PPFD)，单位为 μmol/m²s
以人为中心的照明 – 黑色素辐照度和照度 (CIE S 026:2018)，黑色素日光等效照度
– 的总辐照度，Ebi，单位为 mW/cm2 (IEC 60601-2-50) 以及平均光谱辐照度单位为 μW/cm2/nm（美国儿科学会）
配件
光传感器 CSS-45 可以与控制单元 CSS-D结合使用，以用作手持式光度计。
可追溯的工厂校准
光测量仪器的一个基本质量特征是其精确且可追溯的校准。Gigahertz-Optik GmbH 的校准实验室保证其工厂校准的高质量和可追溯性。CSS-45 的校准由工厂校准证书确认。

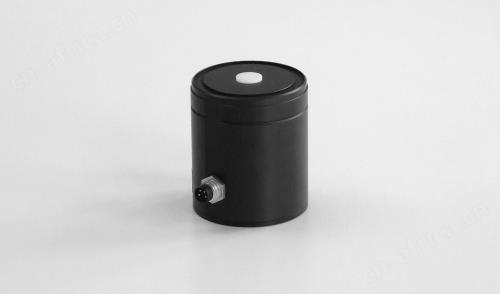

光谱辐射计传感器 CSS-45

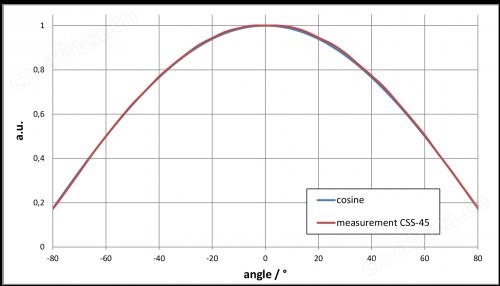

CSS-45 余弦视场。

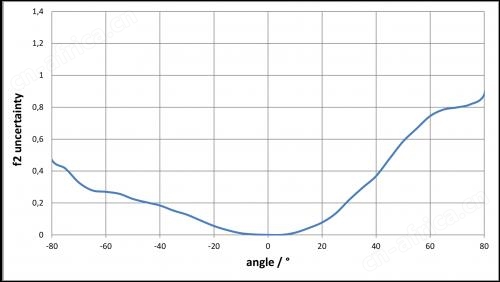

CSS-45 的角度相关 f2 错误。

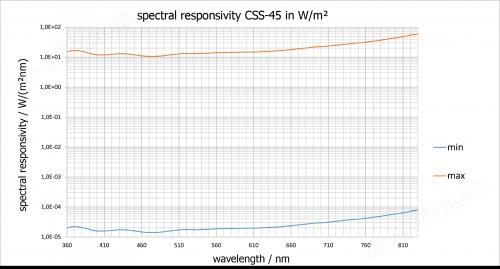

典型的光谱响应度。

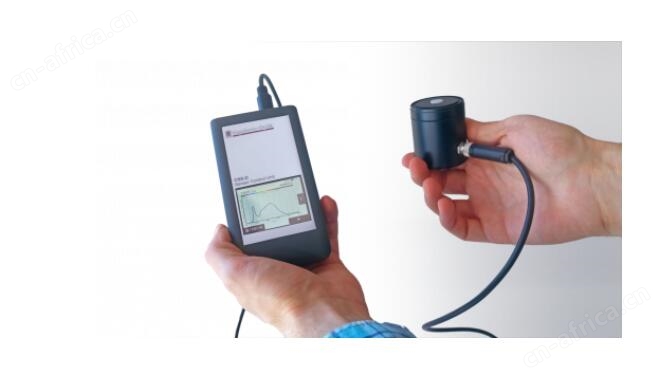

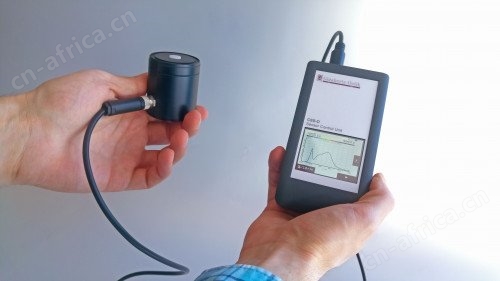

通过将 CSS-45 与控制单元 CSS-D 结合使用，将其用作手持式仪器
一般
简短的介绍
远程光谱辐射检测器，普遍用于辐射测量和光度测量设置。
主要特点
通过 USB 2.0 或 RS 485 进行远程操作。紧凑、坚固、防溅的外壳，具有通用安装选项。直接输出辐射、光度、色度和专业功能。精密余弦扩散器。遥控暗电平快门。应用软件。
测量范围
1 lx 至 350,000 lx（用于白光 LED），360 nm 至 830 nm。
典型应用
需要远程定位单个或多个探测器的光度和辐射设置。与定位设备一起使用，例如用于地图绘制。工业监控、生长灯、蓝光、以人为本的照明。
校准
工厂校准。可溯源至国际校准标准。
产品
输入光学
直径为 10 mm 的扩散器窗口，余弦校正视场，f 2 ≤ 1.5 %
测量数量
照度明
照度暗
光谱辐照
颜色坐标（x，y）的
CCT
CRI（显色指数）
PAR-PPFD
Melanopic辐照
Melanopic照度（相当于melanopic勒克斯）
Melanopic日光等效照度
总辐照度为（E BI）
平均频谱用于辐照度（美联社）
CSS-45
照度和光色检测头。
（符合 DIN 5032-7 的 B 级或符合 JIS C 1609-1:2006 的 AA）
光谱探测器
光谱范围
(360 - 830) 纳米
光带宽
10纳米
根据 CIE 214 应用光学带宽校正
测量范围类型 白光LED
(1 - 350,000) lx
重复性 Δx 和 Δy
± 0.0002
Δy Δx 不确定度
± 0.002（标准光源 A）
色温测量范围
(1700 - 17000) K
ΔCCT
± 50 K（标准光源类型 A）
± 4 %（取决于 LED 光谱）
峰值波长
± 1 纳米
校准
校准不确定度
照度（标准光源 A）± 3 %
照度（典型 LED）± 4 %
（可溯源至国标，含标准不确定度）
各种各样的
界面
USB 2.0, RS 485
温度范围
操作：10°C 至 +30°C
储存：-10°C 至 +50°C
电源
USB 5 VDC
(3.5 - 25) VDC 通过定制插头
限度。电流 500 mA
重量
130 g，仅传感器，无电缆
方面
45 毫米直径
53 毫米高*
* 不含 WT 保护圆顶的高度
住房
防溅/防水等级：
CSS-45：IP62
CSS-45-WT：IP65
