-----产品详情------

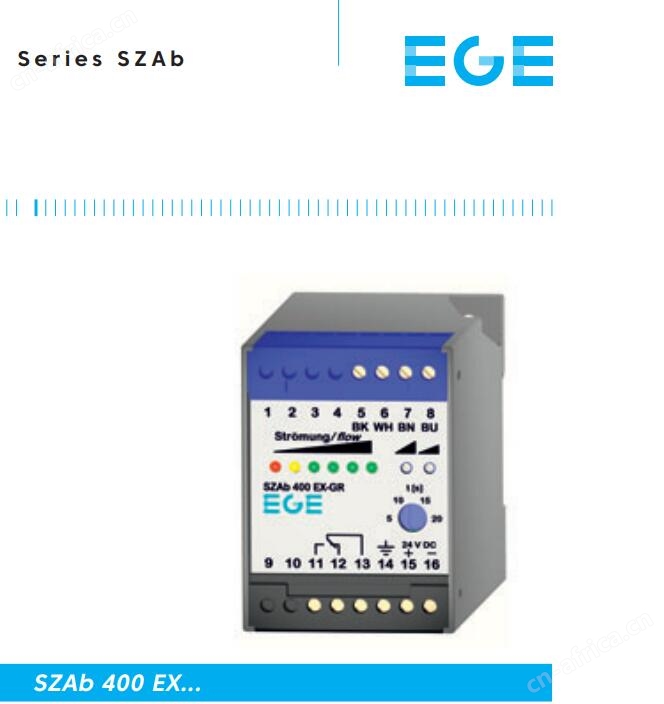

EGE SZAb 400 EX-GR P11398流量控制器放大器SZA40EX24

SZAb 400 EX-GR

P11398

有可能的使用

Ex 开关放大器 SZAb 400 EX-GR 用于传导来自

本质安全控制电路到非本质安全触点电路。控制

电路为 Ex 流量传感器提供能量，该传感器使用“本质上"的保护类型

安全"，安装在气体危险区域或粉尘危险区域内。

Ex 开关放大器 SZAb 400 EX-GR 是相关设备，必须

安装在危险区域（气体或灰尘）之外。

被监控的极限值必须由用户使用电位计进行调整

在设备的前面。当超过极限值时，输出激活。

安全指导

 只有具备足够知识的专业人员才能安装和操作防爆放大器。

 在安装之前，将系统与电源断开。

 遵守使用说明书的规定。

 遵守国家法规和安装规定（例如 EN 60079-14）。

 与设备相连的传感器必须符合给定的值。

安装和操作

 确保 Ex 开关放大器仅用于符合其 Ex 标志的应用领域。

 将设备安装在可锁定的控制柜中，以确保污染程度 2 并提供足够的

机械保护。

 根据适用的规定安装电缆并保护它们免受损坏。

 将设备从顶部卡入顶帽式导轨 (EN 60715)。用于拆卸底部的压紧夹具

装置。

 遵守接线图进行接线。

 通过在设备的任一侧提供间隙来确保足够的空气流通。

 使用外部保险丝保护继电器（端子 13）的公共触点：5 A（快速反应），符合 IEC

60127。

 设备满足工业环境的 EMC 要求。在其他环境中使用可能需要

进一步的 EMC 措施。

 距离 30 m 的传感器电缆可能需要进一步的 EMC 措施。

 数据表、欧盟型式检验证书和 MTTF 值可应要求提供。

维护、修理和故障排除

 不要修理、修改或操作防爆放大器。

 如果不遵守规定，任何批准、保修和制造商责任都将失效。

 如有任何问题，请联系制造商。

 如果出现故障，请始终用原装设备更换设备。

SZAb 400 EX-GR 使用说明书

25.11.2019 展位 2

技术数据

欧盟符合性检查 EPS 19 ATEX 1 009

IECEx 证书 IECEx EPS 19.0001

点火保护类型 (ATEX) Gas-Ex ` II (1) G [Ex ia Ga] IIC

Dust-Ex ` II (1) D [Ex ia Da] IIIC

点火保护类型 (IECEx) Gas-Ex [Ex ia Ga] IIC

Dust-Ex [Ex ia Da] IIIC

控制电路/值

Uo 13,65 V

IO 200 毫安

宝 0,683 W

线性特性

电容和电感/值

集团科罗

IIC 0,350 μF 1,1 mH

IIB 1,8 μF 6,2 mH

IIA 5,7 μF 11,0 mH

触点电路/值

开关电压 250 V AC 60 V DC 24 V DC

开关电流 4 A 0,8 A 4 A

负载 cos φ ≥ 0,7 – –

左/右 – ≤ 200 毫秒 ≤ 200 毫秒

额定隔离电压 253 V AC

额定电压 30 V DC

电源电压 24 V DC ± 15%

功耗 < 4 W

环境温度范围 – 20 °C ≤ Ta ≤ +60 °C

测试电压 1500 V / 50 Hz / 60 s

防护等级 EN 60529 IP 20

电气连接螺钉端子，导线横截面 0,14 2,5 mm2

开关延迟 0…25 s 可通过电位计调节

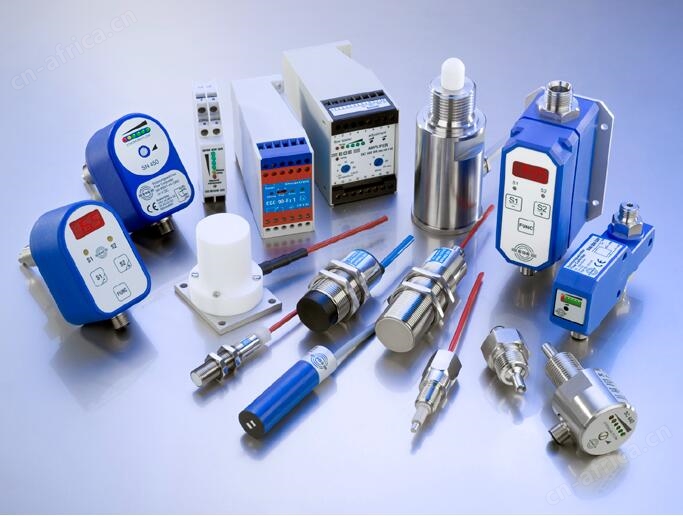

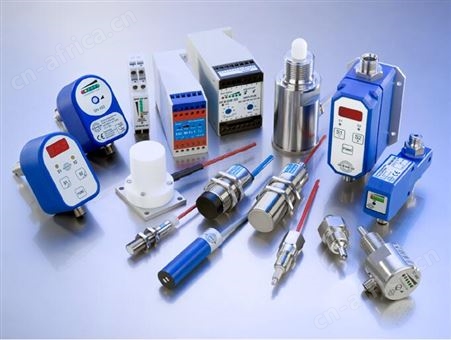

产品


流量控制器

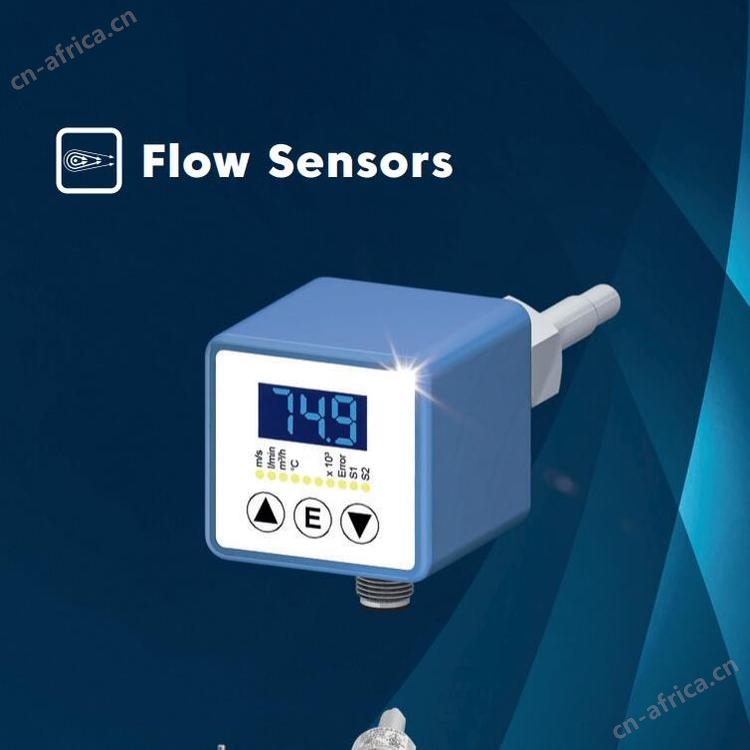

EGE 提供没有可移动部件的热力学流量控制器，这意味着它们坚固耐用且耐脏。水、乙二醇混合物或化学品等流体的控制器与空气和二氧化碳等气体的传感器一样是产品系列的一部分。也可提供基于 ATEX 的本安传感器，适用于爆炸性和危险区域。其他变化包括高达 160 °C 的高温传感器、由哈氏合金、蒙乃尔合金、钛和钽等材料制成的具有高耐化学性的特殊传感器，以及带有数字显示器的可编程流量传感器。流量控制器要么拧在管道的侧面，要么以在线传感器的形式添加到管道本身。

功能 »
探头 »
放大器和紧凑型设备 »
术语 »
设置说明 »
在线流量监测 »
在危险区域中使用 »

流体控制器

EGE 的热式流量控制器可用于需要监控流量的任何地方。标准的一体式传感器由非常耐用的 V4a 不锈钢 (DIN 1.4571) 制成。对于特别具有腐蚀性的流体，EGE 制造由特殊材料制成的传感器，例如青铜、哈氏合金、钛甚至 PTFE。EGE 流量控制器是自动化行业、化工行业以及必须以安全、稳健和低维护方式监控流量的任何地方的可靠装置

气流控制器

EGE 气流控制器以其快速响应和可靠的功能而著称。应用功能原理不需要气流控制器的任何可移动部件，这就是它们非常适合在恶劣环境中使用的原因。气流控制器可用于 0.2 m/s 至 25 m/s 的流量。
