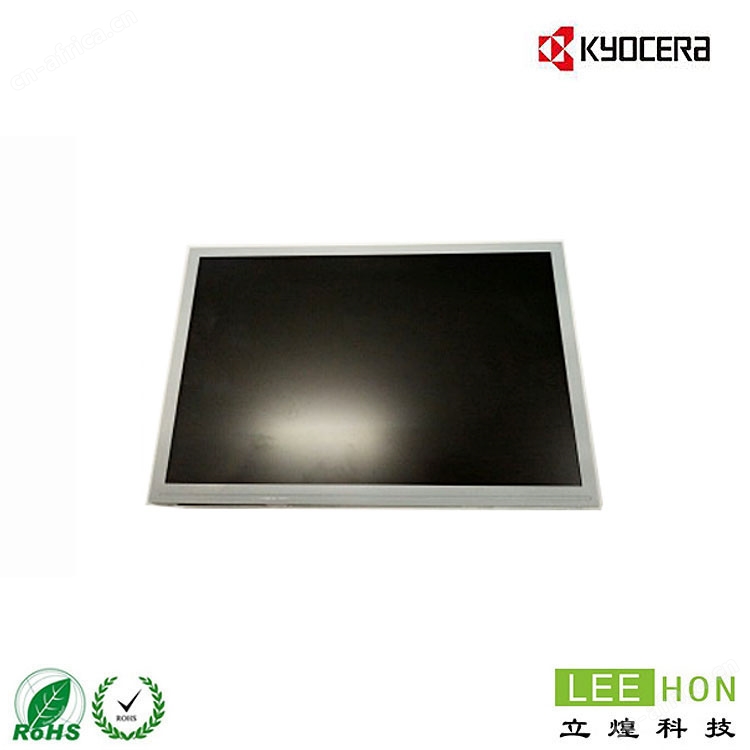

| 京瓷10.1寸LCD液晶模组TCG101WXLPAANN-AN20基本参数 | |
| 面板品牌 | 京瓷（KYOCERA） |
| 面板型号 | TCG101WXLPAANN-AN20 |
| 面板尺寸 | 10.1英寸 |
| 面板类型 | a-Si TFT-LCD,液晶模组 |
| 点分辨率 | 1280(RGB)×800,WXGA |
| 像素密度 | 149PPI |
| 像素布局 | RGB垂直条状 |
| 显示区域 | 216.96(W)×135.6(H) mm |
| 外观尺寸 | 236(W)×156.8(H) mm |
| 外观厚度 | 6.7/9.9 （Typ./Max.）mm |
| 表面处理 | 雾面 |
| 面板亮度 | 500 cd/m2 (Typ.) |
| 对比度 | 800:1（Typ.）（透射） |
| 可视角度 | 80/80/80/80 (Typ.)(CR≥10) |
| 工作模式 | TN，常白显示，透射式 |
| 视角 | - |
| 反应时间 | 8/22（Typ.）（Tr/Td）ms |
| 显示颜色 | 16.2M（6-bit + FRC） |
| 光源类型 | WLED |
| 触摸类型 | 可配套电容、电阻触摸屏 |
| 面板重量 | 500g（Typ.） |
| 信号接口 | LVDS (1 ch, 8-bit) , 端子 , 20 pins |
| 面板电压 | 3.3V（Typ.） |
| 工作环境 | 工作:-20~70°C存储温度:-30~80°C |
2，它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。此型号推荐使用于工业。作为一款TN，常白显示，透射式液晶模组产品，TCG101WXLPAANN-AN20可以提供500 cd/m²的显示亮度 800:1的透射对比度，以及80/80/80/80 (Typ.)(CR≥10)(L/R/U/D)的可视角度，它的响应时间为8/22 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit + FRC灰阶信号，此产品可以显示16.2M颜色，其显示的色彩饱和度也达到了50% (NTSC)。
3，背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动器。TCG101WXLPAANN-AN20采用了LVDS (1 ch, 8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
如果开发新产品想采用TCG101WXLPAANN-AN20液晶模组，建议您向网站在线客服索要详细规格资料参考。
