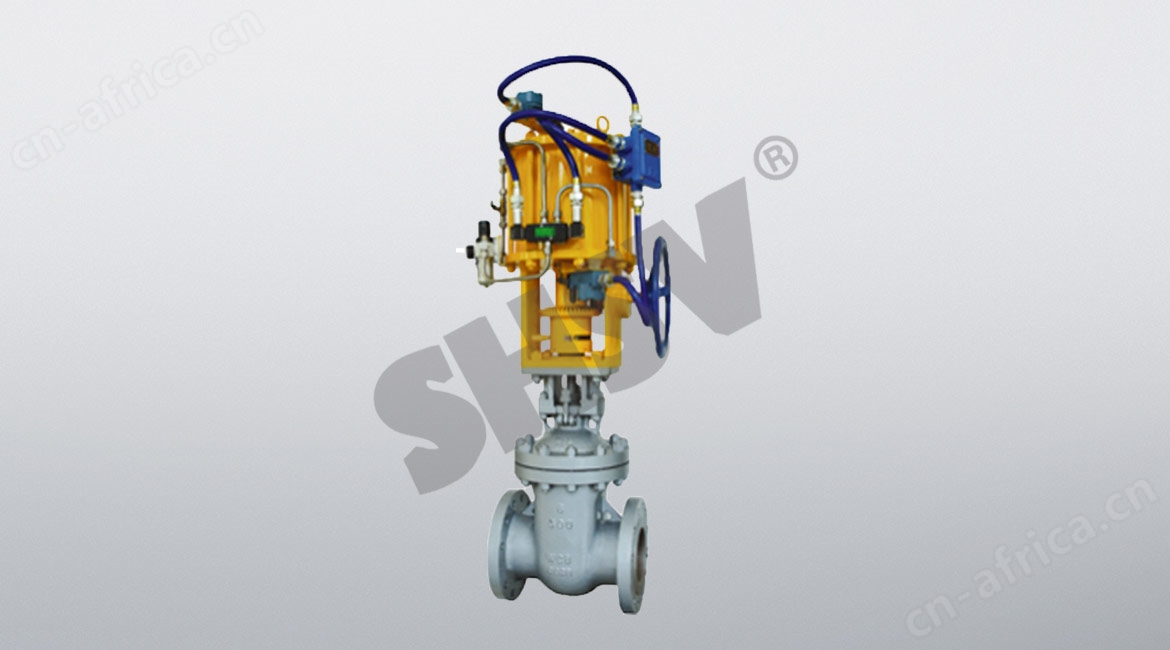

结构特点及工作原理
1、执行机构的输出力通过阀杆作用于主阀芯时，被设计一定角度，主阀芯，转换成水平方向左右的力，又通过次阀芯，密封盘紧压两阀座，形成双阴断密封，密封不泄漏，力矩小，开关阀门密封结合面无摩擦，从根本上解决了阀芯在阀体卡死或打不开的弊病现象。
2、气动执行机构采用活塞式机构，电磁阀作为控制气缸上下部分的进气，排气的切换元件，以控制启闭件作垂直上下位移，控制阀门开启与关闭的目的，
3、配用回讯器用于发送阀门开关状信号，电磁阀实现远距离控制，集中控制，自动控制，和现场操作。
5、阀启闭状态的现场指示，上装的外伸示指示杆的上升和下降，标志阀门全开时(外伸指示杆位于位置)，阀门全关闭时（外伸指示杆位于位置）。
6、带弹簧复位的单作用气动装置或空气罐系列确保电源，气源时故障自动开关，安全，可靠，讯速，环保，节能。

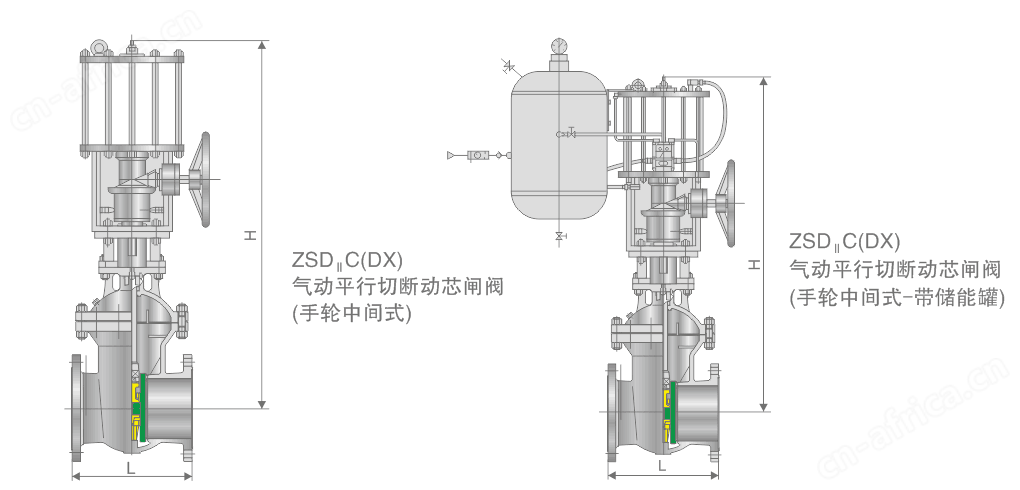

| 主要外形尺寸 | |||||||||||||||||
| 公称通径[DN] | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | |
| L/mm | |||||||||||||||||
| H/mm | 1.6,2.5MPa | △ | △ | △ | △ | 865 | 965 | 1065 | 1345 | 1550 | 1810 | 2010 | 2295 | 2510 | 2700 | 3240 | 3655 |
| 4.0 | △ | △ | △ | △ | 892 | 995 | 1146 | 1417 | 1642 | 1896 | 2090 | 2312 | 2594 | 2804 | 3278 | - | |
| 6.4 | △ | △ | △ | △ | 892 | 995 | 1146 | 1417 | 1642 | 1896 | 2090 | 2312 | 2594 | 2804 | 3278 | - | |
| 10.0 | △ | △ | △ | 895 | 906 | 1010 | 1162 | 1432 | 1658 | 1912 | 2105 | 2328 | 2610 | 2820 | 3295 | - | |
| 备注Note | △的适用上装式 | ||||||||||||||||
