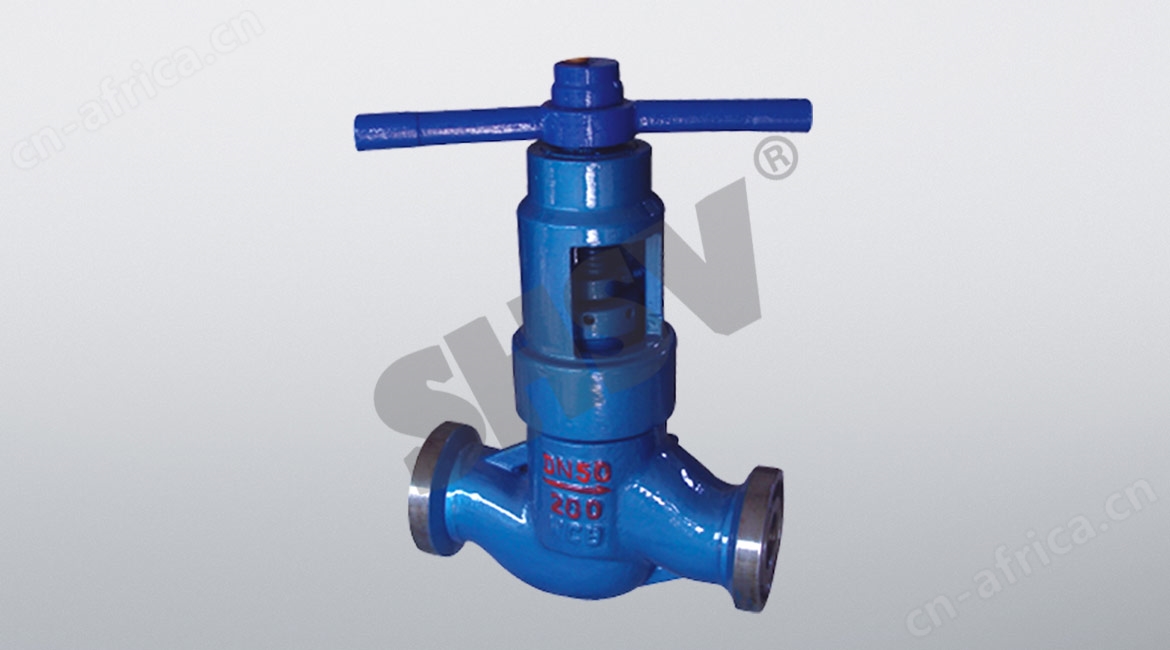

高压平衡卡箍截止阀 J8B6Y J8B7Y参考API及有关标准优化设计而成，结构新颖，阀瓣有数个孔和上腔相通，达到上下压力自平衡。采用复合填料，密封可靠，磨擦力小。密封采用活阀座结构。堆焊硬质合金。
| 公称压力 | 16.0 | 20.0 | 25.0 | 35.0 |
| 壳体试验压力 | 24.0 | 30.0 | 37.5 | 52.5 |
| 密封试验压力 | 17.6 | 22.0 | 27.5 | 38.5 |
| 适用介质 | 水、油品、天然气等 | |||
| 适用温度 | -29℃~121℃ | |||
阀门制造：GB12235-1994
卡箍联结器：JB3970
阀门试验：GB/T13927-1992
高压平衡卡箍截止阀 J8B6Y J8B7Y外形及连接尺寸
| PN | DN | 尺寸(mm) | |||||
| D | P | D1 | L | H | W | ||
| 16.0 | 25 | 22 | 115 | 243 | 220 | ||
| 32 | 28 | 130 | 299 | 300 | |||
| 40 | 35 | 130 | 332 | 300 | |||
| 50 | 47 | 150 | 367 | 320 | |||
| 65 | 57 | 170 | 383 | 320 | |||
| 80 | 73 | 190 | 376 | 320 | |||
| 100 | 98 | 215 | 472 | 350 | |||
| 25.0 | 25 | 22 | 115 | 243 | 220 | ||
| 32 | 28 | 115 | 243 | 300 | |||
| 40 | 35 | 130 | 332 | 300 | |||
| 50 | 47 | 150 | 367 | 320 | |||
| 65 | 57 | 170 | 383 | 320 | |||
| 80 | 70 | 190 | 376 | 320 | |||
| 100 | 92 | 215 | 472 | 350 | |||
高压平衡卡箍截止阀 J8B6Y J8B7Y主要零件材料
| 零件名称 | 阀体 阀盖 | 阀瓣 阀杆 缸套 | 填料 | 双头螺栓 | O型密封圈 |
| 材料 | 优质碳钢 | 不锈钢 | 四氟+橡胶 | 35CrMoA | 丁腈橡胶 |
