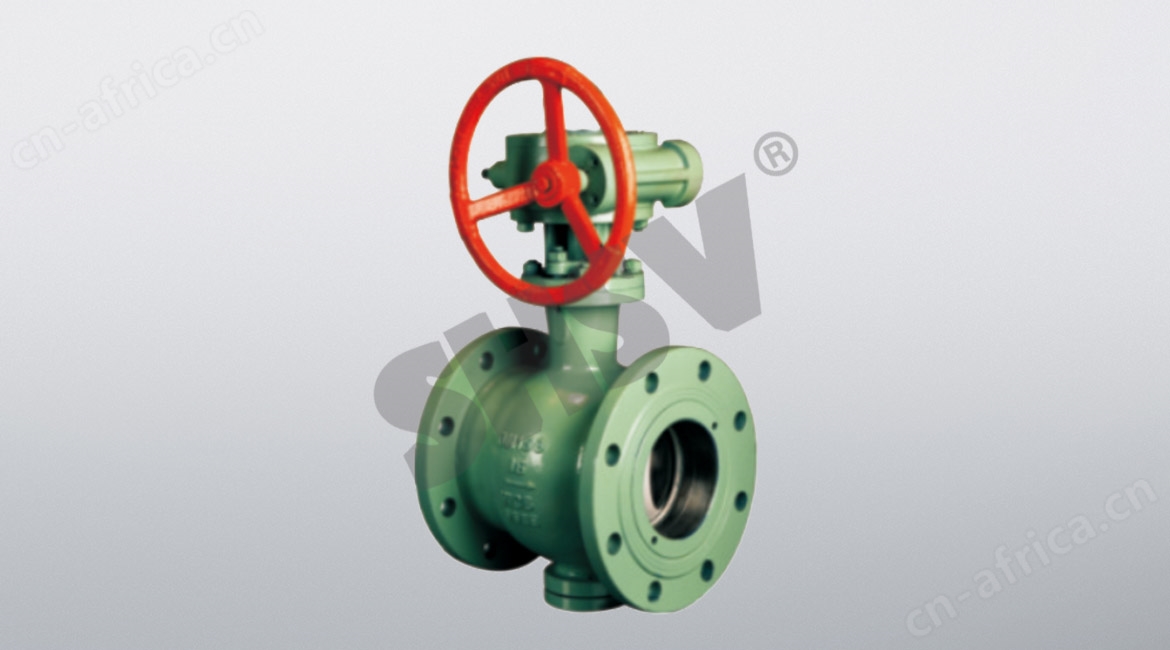

产品简介：
陶瓷偏心半球阀利用偏心阀体、偏心球体、阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，达到良好的密封目的。阀门的球体和阀座脱离，消除了密封圈的磨损，克服了传统球体阀座与球体密封面始终磨损的问题，非金属弹性材料被嵌入金属座中，阀座金属面受到良好的保护。特别适用于钢铁业，洗选矿、电站、除灰等行业，矿料浆液，灰渣浆液等介质。
阀门的阀座和半球体的密封面均采用工程陶瓷、硬度高、耐冲蚀、寿命长。适用于含有粉状颗粒的固液混合介质，作启闭用；半球体为固定球式，刚性好。形状为V形半球，体积小，重量轻； 阀座密封面与半球密封面间距具有可调性，故阀门在使用一定时间后，密封面间距可再进行调整，延长阀门寿命；阀门在全开时，阀体通道畅通，介质流阻小。
主要零部件材料：
| 序号 | 名称 | 材料 | 序号 | 名称 | 材料 |
| 1 | 阀盖 | WCB | 7 | 压圈 | WCB |
| 2 | 垫片 | 氟橡胶 | 8 | 螺栓 | 20# |
| 3 | 阀体 | WCB | 9 | 密封垫片 | 氟橡胶 |
| 4 | 半球体 | WCB | 10 | 支架 | WCB |
| 5 | 阀座 | 结构陶瓷 | 11 | 驱动装置 | 成品件 |
| 6 | 密封圈 | 结构陶瓷 | 12 |
应用规范：
| 设计与制造 | GB/T 12224 | |
| 连接端尺寸 | 结构长度 | GB12221 |
| 法兰尺寸 | GB/T9113 | |
| 检验与试验 | GB/T 9092 | |
| 材料 | 碳钢 | GB/T 12229 |
| 不锈钢 | GB/T 12230 | |
| 标志 | GB/T 12220 | |
| 供货 | GB/T 12252 | |
主要外形和连接尺寸：
| PN(Mpa) | DN (mm) | H | L | D | D1 | D2 | n-d | C | F |
| 1.6 | 50 | 230 | 124 | 165 | 125 | 100 | 4-Φ18 | 16 | 3 |
| 65 | 237 | 145 | 185 | 145 | 120 | 4-Φ18 | 18 | 3 | |
| 80 | 260 | 165 | 200 | 160 | 135 | 8-Φ18 | 20 | 3 | |
| 100 | 270 | 194 | 220 | 180 | 156 | 8-Φ18 | 20 | 3 | |
| 125 | 320 | 210 | 250 | 210 | 185 | 8-Φ22 | 22 | 3 | |
| 150 | 340 | 229 | 285 | 240 | 211 | 8-Φ22 | 26 | 3 | |
| 200 | 390 | 243 | 340 | 295 | 265 | 8-Φ23 | 26 | 3 | |
| 250 | 420 | 297 | 405 | 355 | 319 | 8-Φ26 | 30 | 3 | |
| 300 | 510 | 338 | 460 | 410 | 375 | 8-Φ26 | 30 | 4 |
