规格尺寸
| DN(mm) | NPS(in) | A | B | H1 | H2 | G |
| 15 | 1/2 | 78 | 11 | 29.5 | 64 | 1/2 |
| 20 | 3/4 | 78.5 | 11 | 30 | 63.5 | 3/4 |
| 25 | 1 | 85 | 15 | 35.5 | 77 | 1 |
| 32 | 1 1/4 | 85 | 18 | 37 | 79 | 1 1/4 |
| 40 | 1 1/2 | 103 | 22.5 | 47.5 | 105 | 1 1/2 |
| 50 | 2 | 120 | 28.5 | 54.5 | 126.5 | 2 |
上海上阀阀门制造（集团）有限公司
免费会员

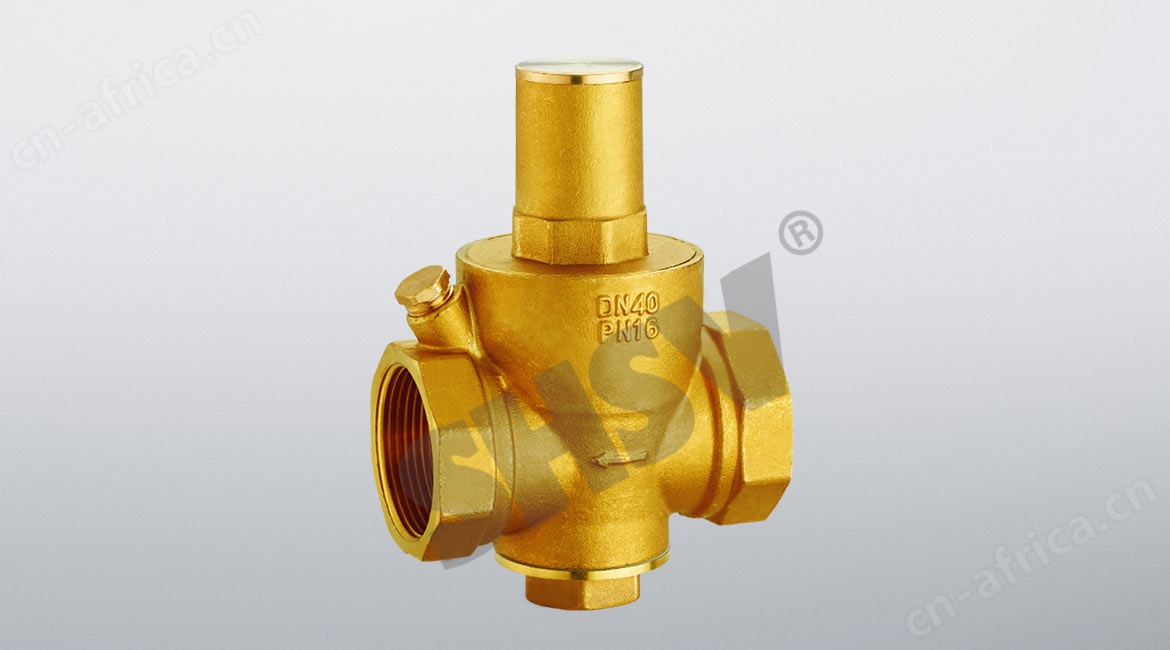

产品型号：Y13X-16公称通径：DN15~50mm公称压力：1.6MPa工作介质：水工作温度：0℃≤t≤80℃出口压力：0.1~0.55MPa管螺纹标准：符合ISO228标准
规格尺寸
| DN(mm) | NPS(in) | A | B | H1 | H2 | G |
| 15 | 1/2 | 78 | 11 | 29.5 | 64 | 1/2 |
| 20 | 3/4 | 78.5 | 11 | 30 | 63.5 | 3/4 |
| 25 | 1 | 85 | 15 | 35.5 | 77 | 1 |
| 32 | 1 1/4 | 85 | 18 | 37 | 79 | 1 1/4 |
| 40 | 1 1/2 | 103 | 22.5 | 47.5 | 105 | 1 1/2 |
| 50 | 2 | 120 | 28.5 | 54.5 | 126.5 | 2 |
