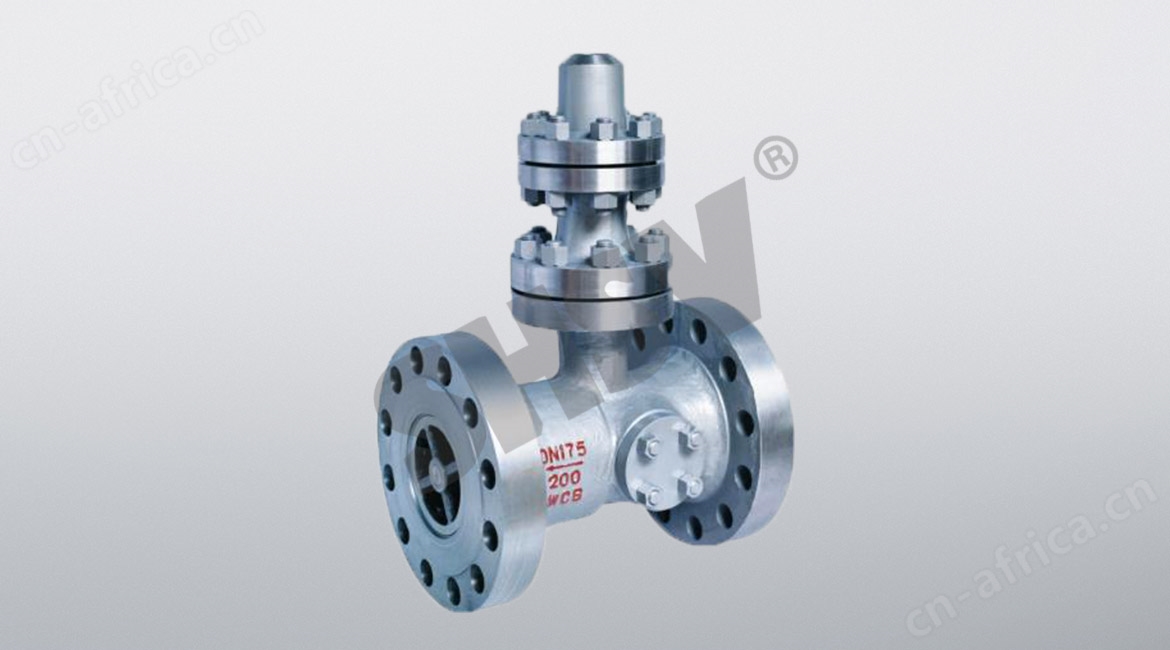

一、H48Y空排止回阀概述

空排止回阀安装在火电机组的高压给大泵出口管道上，防止给水倒流，保护给水泵。该阀配合水泵最小流量自 动再循环旁阀工作，当给水泵在低负荷或者出口截门关闭状态时，自动再循环旁路阀应处于开启位置，以保证水泵 的安全运行。当空排止回阀开启时，再循环旁路阀就自动关闭。不宜用于含有固体颗粒和粘度较大的介质。

二、H48Y空排止回阀结构特点

作为原理：打开出口阀，给水泵启动，给水达到一定的压力后，阀瓣在给水压力的作用下升一定的高度，推离阀 座，给水即流出。同时由于阀瓣的上升，带动连杆转动，拨动排空口阀片，使再循环的刀片式活门向下移动，关 闭排空口。当给水流量减少时，阀瓣下落，推动连杆拨开排空阀片，开启再循环门维持水泵最小的允许流量。当 停泵时，阀瓣自动下落，关闭阀口通道，防止高压水锤给水系统的破坏。

结构特点： 该阀配合再循环旁路阀工作，维持系统的安全运行。 主阀瓣上下移动，介质倒流时，借助介质压力及弹簧作用下关闭通道，此时旁路阀开启，当主阀瓣全开时，旁路 阀关闭。 阀瓣密封采用不锈钢堆焊而成，耐磨、抗擦伤性强，密封可靠。 ·阀门应垂直安装。

三、H48Y空排止回阀主要零件材料　

四、H48Y空排止回阀主要连接尺寸
