产品概述

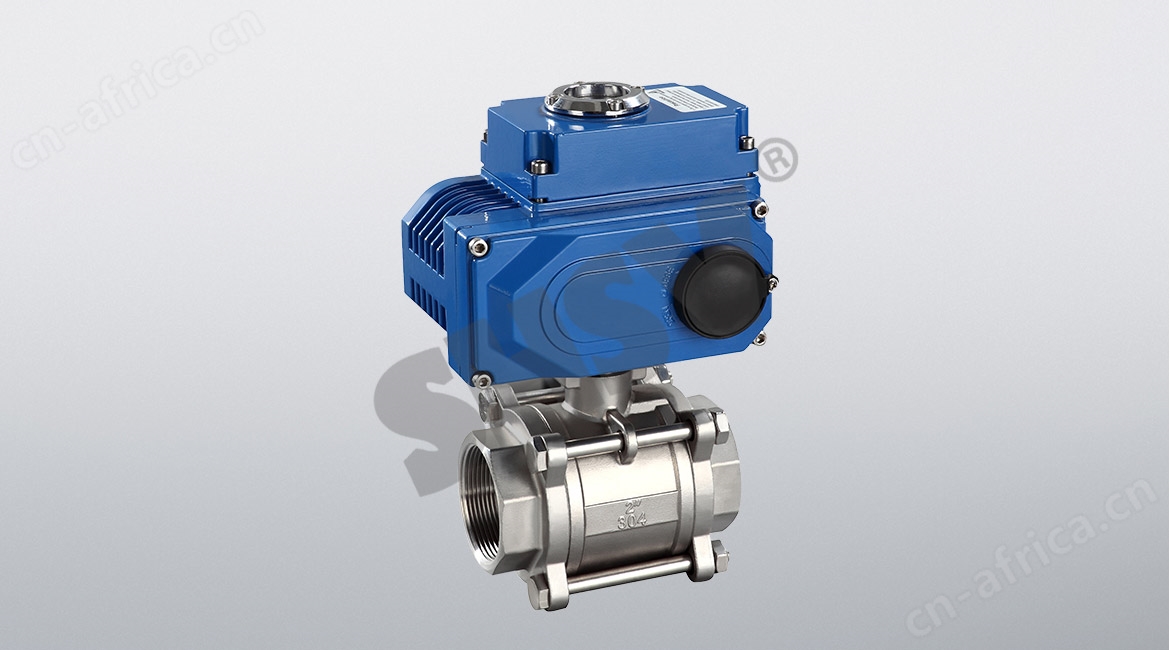

三片式对焊电动球阀年来广泛采用的一种燃气阀门，有着自身性、开关无摩擦、密封不会受到磨损、启闭力矩小，选配执行器以精巧型为主来实现对介质的切断或调节，如今是燃气设备、石油化工、航天航空、真空设备、电镀设备、农业机械、食品机械、钢铁冶金、暖通空调、干燥设备、生物制药、、等行业的产品。
产品特点
-
欧系精装、技术、密封可靠、应用广泛、替代进口 - 流通性好、品质优良、精巧美观、启闭力矩小、寿命长
- 球阀高平台结构、ISO5211连接标准、安装更加专业和方便
- 双向密封、介质任意流向、自动补偿、自洁功能、可适用纤维和微小颗粒的小颗粒的悬浊液及粘性介
| 技术参数 | |
| 公称通径 | DN10-100mm |
| 连接方式 | 对焊 |
| 执行器选配 | A系列、B系列及进口执行器系列 |
| 控制方式 | 开关型（电开、电关）、调节型 |
| 公称压力 | PN16、25、40、64bar（如需更高压力订货时注明） |
| 电源电压 | AC220V、AC380V、DC24V（其它特制） |
| 介质温度 | W1:-40-180℃、W2:-40 - 300℃ |
| W3:-30 - 425℃、W4:-40 -425℃ | |
| 环境温度 | 标准型：-20 - 80℃ |
| 防护等级 | IP55、IP65、IP67 |
| 阀体材质 | 碳钢(C)、不锈钢(P4、P6) |
| 密封材质 | 聚四氟乙烯(F)、对位聚苯(PPL) |
| 金属硬密封(H)、砸质合金(Y) | |
备注：其它特殊密封材质或特殊温度亦可根据客户要求设计选型
| 要外形尺寸-PN16（16bar） | |||||||
| 公称通径 [DN] | 尺寸[mm] | 执行器选配 | |||||
| L | L1 | L2 | H | D | |||
| 15 | 75 | 165 | 150 | 223 | 21 | A-005 | B-010 |
| 20 | 85 | 165 | 150 | 230 | 27 | A-005 | B-010 |
| 25 | 90 | 165 | 150 | 190 | 34 | A-010 | B-010 |
| 32 | 112 | 165 | 150 | 195 | 43 | A-010 | B-010 |
| 40 | 120 | 190 | 170 | 210 | 49 | A-020 | B-015 |
| 50 | 145 | 190 | 170 | 220 | 61 | A-020 | B-015 |
| 65 | 170 | 190 | 170 | 235 | 76 | A-040 | B-020 |
| 80 | 200 | 270 | 220 | 280 | 89 | A-060 | B-030 |
| 特殊选项 | |
| 防爆型 | 防爆等级：Exd II BT4 防爆证号：GYB13.1736X |
| 调节型 | 输入4 - 20mA、O- 5V．DC、0- 10V．DC等信号，实现阀门调节功能 |
| 手动功能 | 电动执行器配有手动装置，开阀、关阀功能 |
| 备注： | 1、电动执行器的参数和选配请查阅执行器资料。 |
| 2、如有特殊工况要求或加大执行器规格，具体参数和外形尺寸请向我们索取。 | |
