产品概述

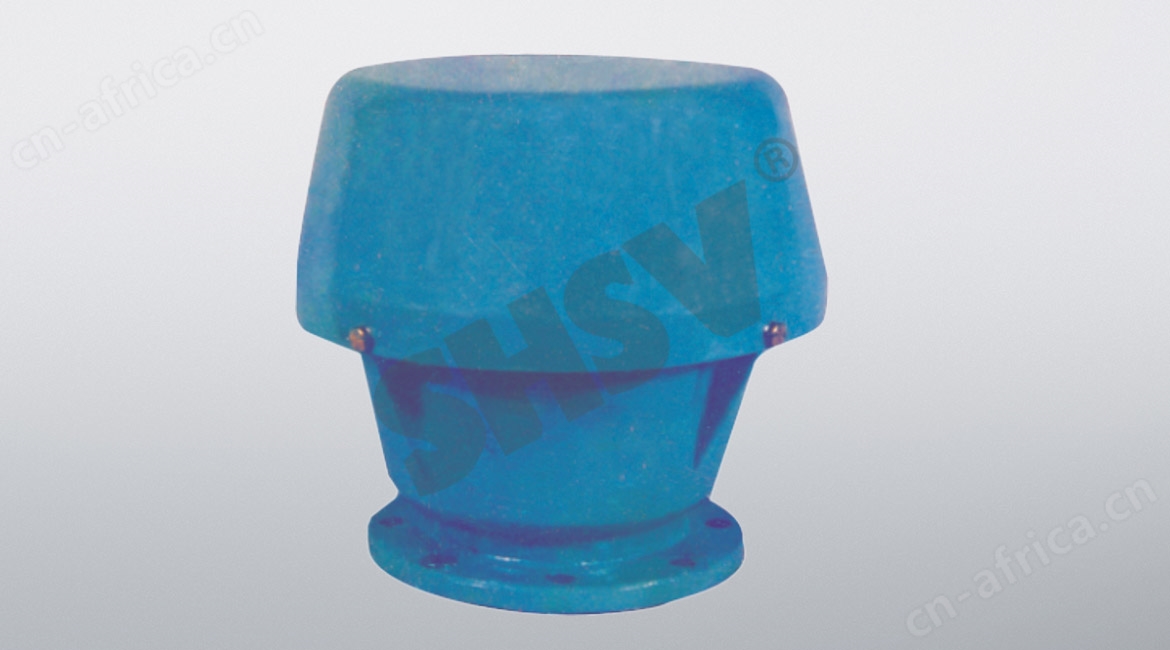

GHF-68A型防火呼吸阀用于安装原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上的主要安全设备，是起蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用。此阀通常与阻火器配套使用。
GHF-68A型防火呼吸阀主要外形及结构尺寸（mm）1.0
| DN | L | D | D1 | D2 | b | z×Φd | f | H | H1 | 重量/kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 215 | 310 | 280 | 220 | 15 | 12 | 2 | 560 | 515 | 50 |
| 65 | 226 | 325 | 285 | 236 | 15 | 12 | 2 | 574 | 520 | 65 |
| 80 | 231 | 335 | 290 | 243 | 15 | 12 | 2 | 586 | 535 | 70 |
| 100 | 245 | 342 | 315 | 264 | 15 | 16 | 3 | 590 | 540 | 84 |
| 125 | 253 | 354 | 325 | 284 | 15 | 16 | 3 | 600 | 550 | 95 |
| 150 | 265 | 364 | 345 | 290 | 20 | 16 | 3 | 615 | 565 | 116 |
| 200 | 270 | 375 | 354 | 316 | 20 | 18 | 3 | 620 | 576 | 125 |
| 250 | 275 | 389 | 365 | 326 | 20 | 18 | 4 | 635 | 586 | 132 |
| 300 | 280 | 396 | 385 | 336 | 20 | 22 | 4 | 645 | 590 | 153 |
| 350 | 285 | 416 | 380 | 352 | 20 | 22 | 4 | 653 | 600 | 164 |
| 400 | 290 | 427 | 400 | 366 | 20 | 22 | 4 | 660 | 615 | 178 |
GHF-68A型防火呼吸阀主要外形及结构尺寸（mm）1.6
| DN | L | D | D1 | D2 | b | z×Φd | f | H | H1 | 重量/kg |
| 50 | 235 | 385 | 310 | 290 | 15 | 12 | 2 | 650 | 580 | 50 |
| 65 | 243 | 390 | 326 | 315 | 15 | 12 | 2 | 660 | 585 | 65 |
| 80 | 253 | 400 | 336 | 326 | 15 | 15 | 2 | 673 | 590 | 70 |
| 100 | 274 | 415 | 352 | 336 | 15 | 15 | 3 | 683 | 600 | 85 |
| 125 | 289 | 420 | 365 | 342 | 15 | 16 | 3 | 690 | 615 | 90 |
| 150 | 289 | 435 | 389 | 354 | 20 | 16 | 3 | 700 | 627 | 125 |
| 200 | 290 | 447 | 390 | 365 | 20 | 18 | 3 | 715 | 635 | 132 |
| 250 | 315 | 453 | 416 | 370 | 20 | 18 | 4 | 720 | 640 | 154 |
| 300 | 327 | 465 | 427 | 375 | 20 | 18 | 4 | 735 | 645 | 175 |
| 350 | 337 | 476 | 432 | 380 | 20 | 22 | 4 | 740 | 650 | 180 |
| 400 | 342 | 480 | 457 | 385 | 20 | 22 | 4 | 745 | 665 | 200 |
