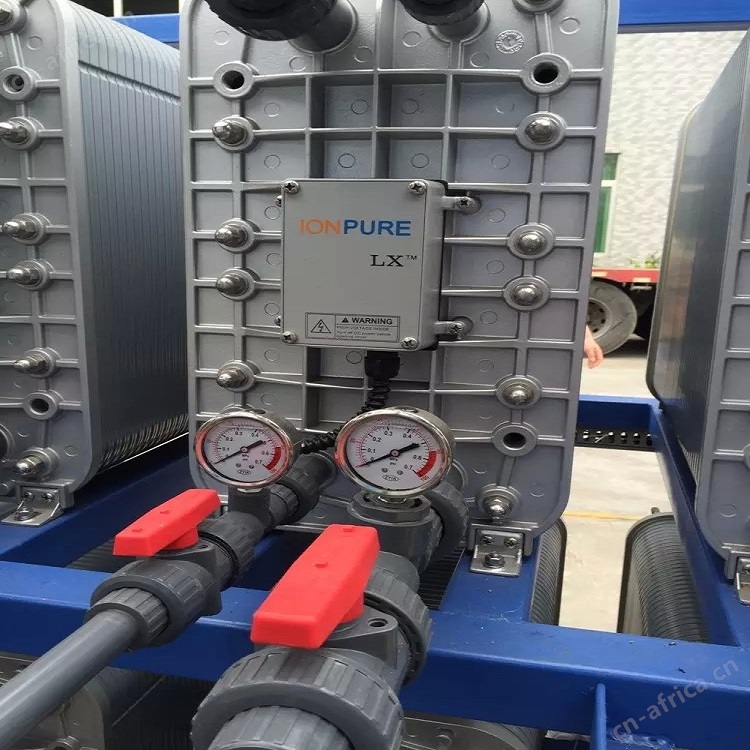

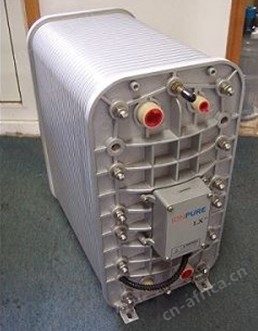

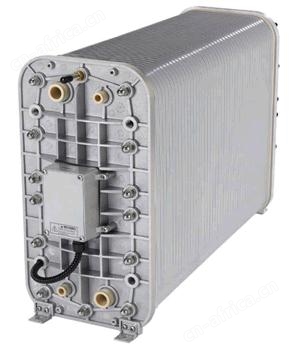

西门子IONPURE EDI模块

EDI（Electrodeionization，电去离子技术），是一种将离子交换技术、离子交换膜技术和离子电迁移技术相结合的纯水制造技术。它巧妙的将电渗析和离子交换技术相结合，利用两端电压使水中带电离子移动，并配合离子交换树脂及选择性树脂膜以加速离子移动去除，从而达到水纯化的目的。在EDI除盐过程中，离子在电场作用下通过离子交换膜被清除。同时，水分子在电场作用下产生氢离子和氢氧根离子，这些离子对离子交换树脂进行连续再生，以使离子交换树脂保持状态。

　　EDI设施的除盐率可以高达99%以上，如果在EDI之前使用反渗透设备对水进行初步除盐，再经EDI除盐就可以生产出电阻率高达成15M .cm以上的超纯水。

　　EDI 膜堆是由夹在两个电极之间一定对数的单元组成。在每个单元内有两类不同的室：待除盐的淡水室和收集所除去杂质离子的浓水室。淡水室中用混匀的阳、阴离子交换树脂填满，这些树脂位于两个膜之间：只允许阳离子透过的阳离子交换膜及只允许阴离子透过的阴离子交换膜。

　　树脂床利用加在室两端的直流电进行连续地再生，电压使进水中的水分子分解成 H＋及 OH－，水中的这些离子受相应电极的吸引，穿过阳、阴离子交换树脂向所对应膜的方向迁移，当这些离子透过交换膜进入浓室后， H ＋和 OH－结合成水。这种 H＋和 OH－的产生及迁移正是树脂得以实现连续再生的机理。

当进水中的 Na＋及 CI－等杂质离子吸咐到相应的离子交换树脂上时，这些杂质离子就会发生象普通混床内一样的离子交换反应，并相应地置换出 H＋及 OH－。一旦在离子交换树脂内的杂质离子也加入到 H＋及 OH－向交换膜方向的迁移，这些离子将连续地穿过树脂直至透过交换膜而进入浓水室。这些杂质离子由于相邻隔室交换膜的阻挡作用而不能向对应电极的方向进一步地迁移，因此杂质离子得以集中到浓水室中，然后可将这种含有杂质离子的浓水排出膜堆。

EDI的工作原理

　　自来水中常含有钠、钙、镁、氯、硝酸盐、矽等溶解盐。这些盐是由负电离子（负离子）和正电离子（正离子）组成。反渗透可以除去其中超过99％的离子。自来水也含有微量金属，溶解的气体（如CO2）和其他必须在工业处理中去除的弱离子化的化合物（如矽和硼）。

　　交换反应在模组的纯化学室进行，在那里阴离子交换树脂用它们的氢氧根据离子（OH）来交换溶解盐中的阴离了（如氯离子C1）。相应地，阳离子交换树脂用它们的氢离子（H）来交换溶解盐中的阳离子（如Na）。

　　在位于模组两端的阳极（+）和阴极（?/span>）之间加一直流电场。电势就使交换到树脂上的离子沿着树脂粒的表面迁移并通过膜进入浓水室。阳极吸引负电离子（如OH，CI）这些离子通过阴离子膜进入相临的浓水流却被阳离子选择膜阻隔，从而留在浓水流中。阴极吸引纯水流中的阳离子（如H，Na）。这些离子穿过阳离子选择膜，进入相临的浓水流却被阴离子膜阴隔，从而留在浓水流中。当水流过这两种平行的室时，离子在纯水室被除去并在相临的浓水流中聚积，然后由浓水流将其从模组中带走。在纯水及浓水中离子交换树脂的使用是ElectropupreEDI技术和的关键。一个重要的现象在纯水室的离子交换树脂中发生。在电势差高的局部区域，电化学反应分解的水产生大量的H和OH。在混床离子交换树脂中局部H和OH的产生使树脂和膜不需要添加化学药品就可以持续再生。

　　要使EDI处于工作状态、不出故障的基本要求就是对EDI进水要求进行适当的预处理。进水中的杂质对去离子模组有很大影响。并可能导致缩短模组的寿命。
