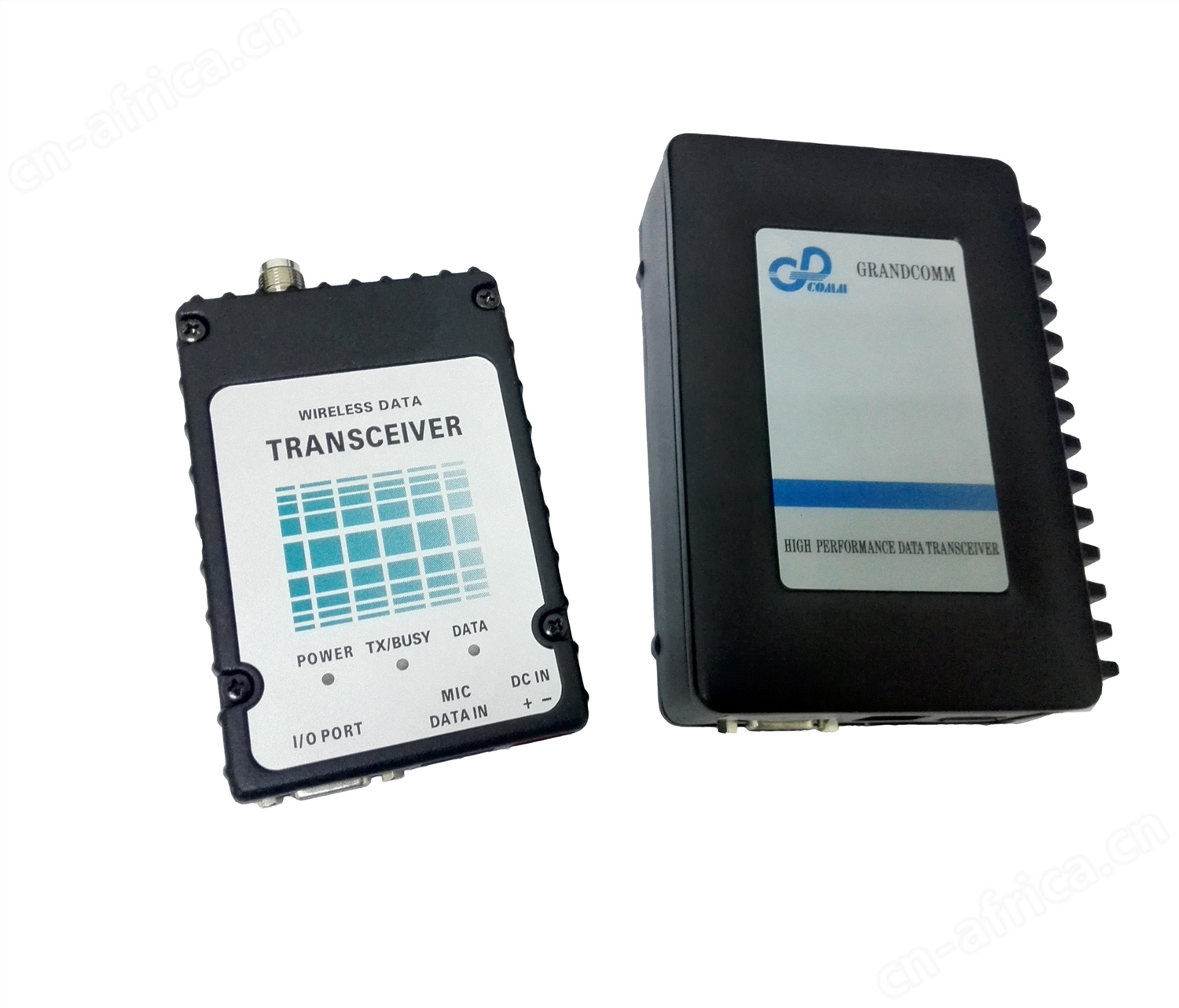

——GD230BN和GD230VN是工作于230MHz频段的中低速数传电台，可以支持MCU的多机通信功能，除传输8位数据内容之外，还传输第9位数据表示该字节代表地址还是数据。空中速率可设置为4800、2400或1200bps。本系列产品包括GD230VN和GD230BN二个型号，其中GD230VN提供25W高功率配置（GD230VN-25）和8W中功率配置（GD230VN-8），GD230BN提供10W中功率配置（GD230BN-10）和1.5W小功率配置（GD230BN-1.5）。

• 每字节9位数据透明传输，其中第9位可作为MCU多机通信的地址/数据标识位；

• 通过设置软件设定发射功率，提供5级可设置功率；

• 采用温补频率基准源，确保高稳定收发频率；

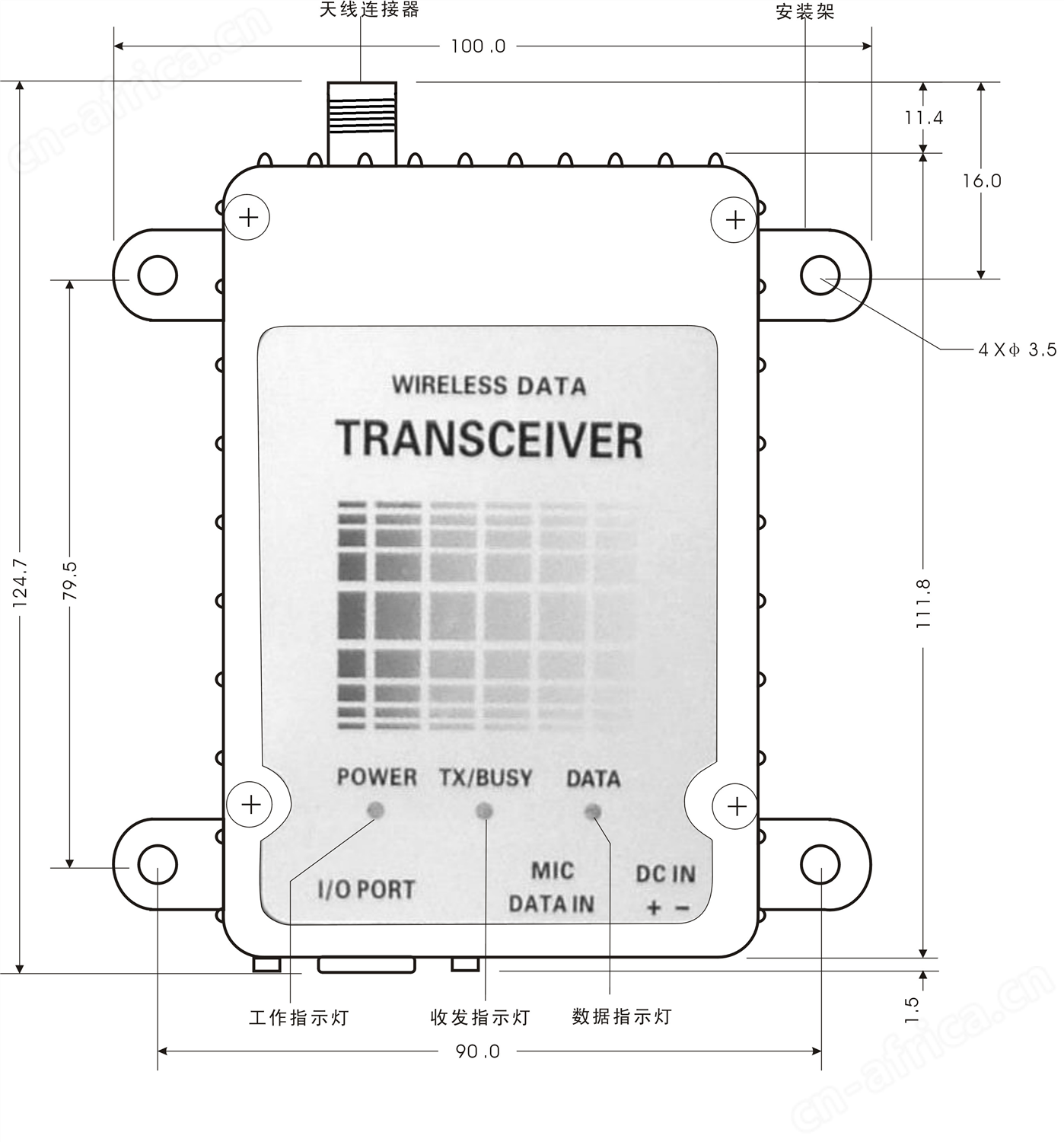

• 电源指示灯、收发指示灯及数据指示灯使工作状态一目了然；

• 精密压铸铝结构配合专业的电路设计，抗干扰能力强；

• 采用频率合成技术，通过设置软件方便地设置频率；

• 提供多种数据接口配置，方便连接各种外部设备进行数据传输；

• 兼容话音传输，方便实现通话；

• 可选配手持通话器配件，直接对讲，方便工程施工；

• 工业级产品设计，温度范围宽。

◆ 总体技术指标

_频率范围	_223～235MHz
_数字调制方式	_MSK
_信道传输速率	_4800/2400/1200bps可设置
_信道间隔	_25KHz
_频率稳定度	_±2.0ppm （-40～+70℃）
_信道总数	_60 / 16 （出厂默认配置为16）
_数据接口	_EIA-232，EIA-485，TTL
_数据接口模式	_异步数据传输
_接口数据结构	_1位起始位+9位数据+停止位 _默认1位停止位，可通过计算机设置为2位
_数据接口速率	_60信道：38400/19200/9600/4800/2400/1200/600bps，可通过计算机设置 _16信道：9600/4800/2400/1200bps，可通过计算机设置
_额定电源电压	_直流12V（11～14V）
_电源消耗电流	_25W高功率配置机型满功率发射时＜5.0A @ 12V _10W中功率配置机型满功率发射时＜1.8A @ 12V _8W中功率配置机型满功率发射时＜1.8A @ 12V _1.5W低功率配置机型满功率发射时＜0.7A @ 12V _接收时电流＜100mA _待机时电流＜85mA
_天线阻抗	_50Ω

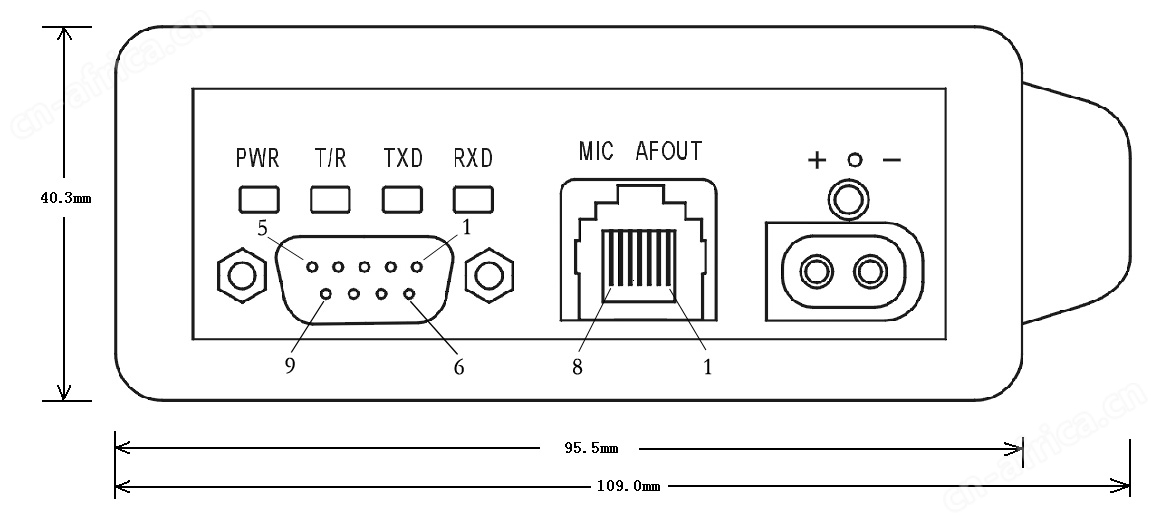

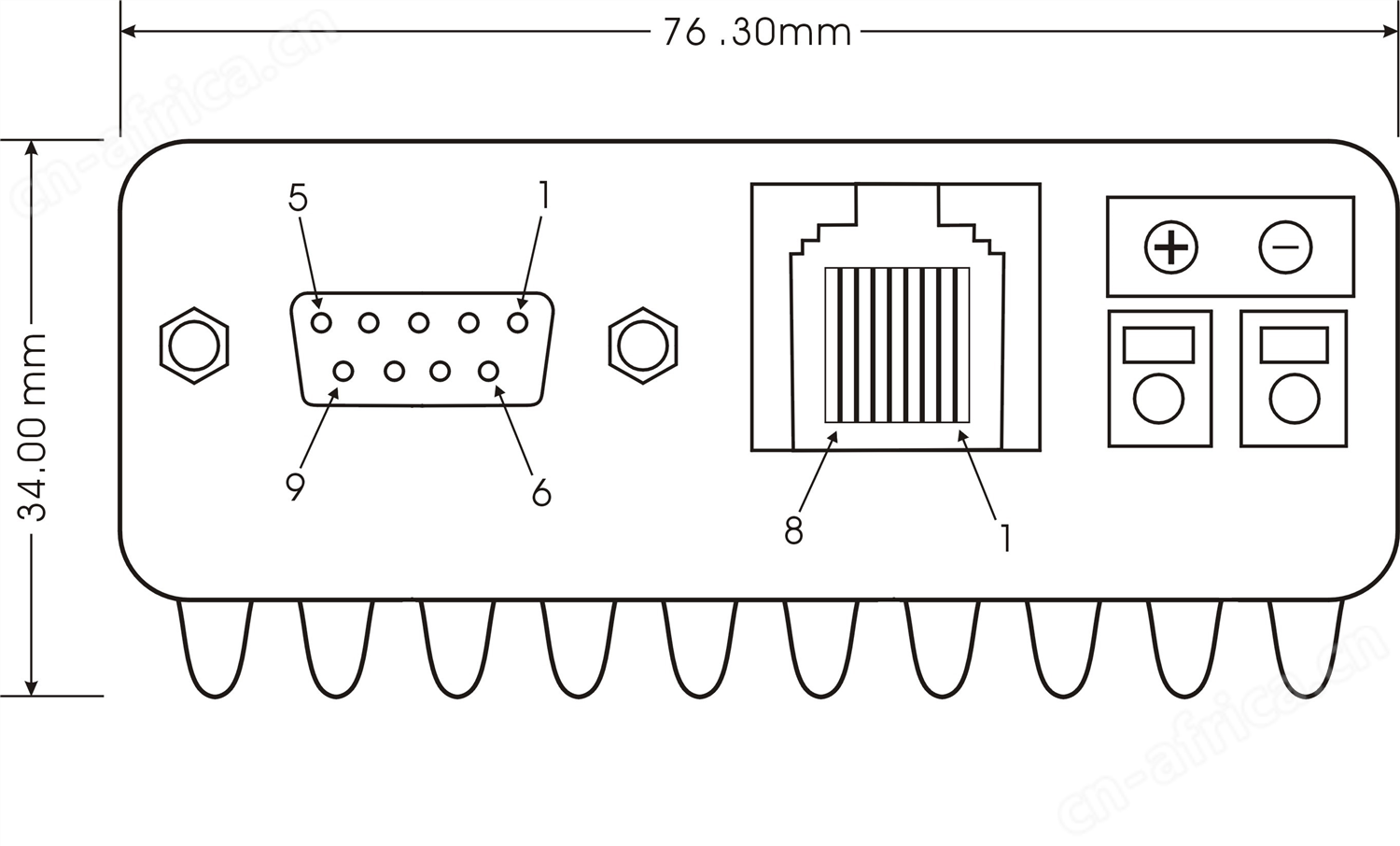

_体积	_GD230VN — 长×宽×高＝145mm×109mm×41mm _GD230BN — 长×宽×高＝125mm×76mm×34mm

◆ 接收机主要技术指标

_接收灵敏度	_≤0.2μV（12dB信纳比）
_邻道选择性	_≥70dB
_互调抑制	_≥65dB
_杂散响应抑制	_≥70dB
_接收失真	_≤3%
_音频输出	_≥0.5W @ 8Ω

◆ 发射机主要技术指标

_发射功率	_GD230VN-25高功率配置型—25W，可软件设置为25W 、20W、15W、10W、5W _GD230VN-8 中功率配置型—8W，可软件设置为8W 、6W、4W、2W、1W _GD230BN-10中功率配置型—10W，可软件设置为10W 、7.5W、5W、2.5W、1W _GD230BN-1.5低功率配置型—1.5W，可软件设置为1.5W 、1W、0.6W、0.3W、0.1W
_频偏	_5KHz
_邻道功率	_≤-70dB
_杂散射频分量	_≤-70dB
_调制失真	_≤2.5％
