GD150BH-高速数传电台GD150BH-深圳市固迪通信设备有限公司

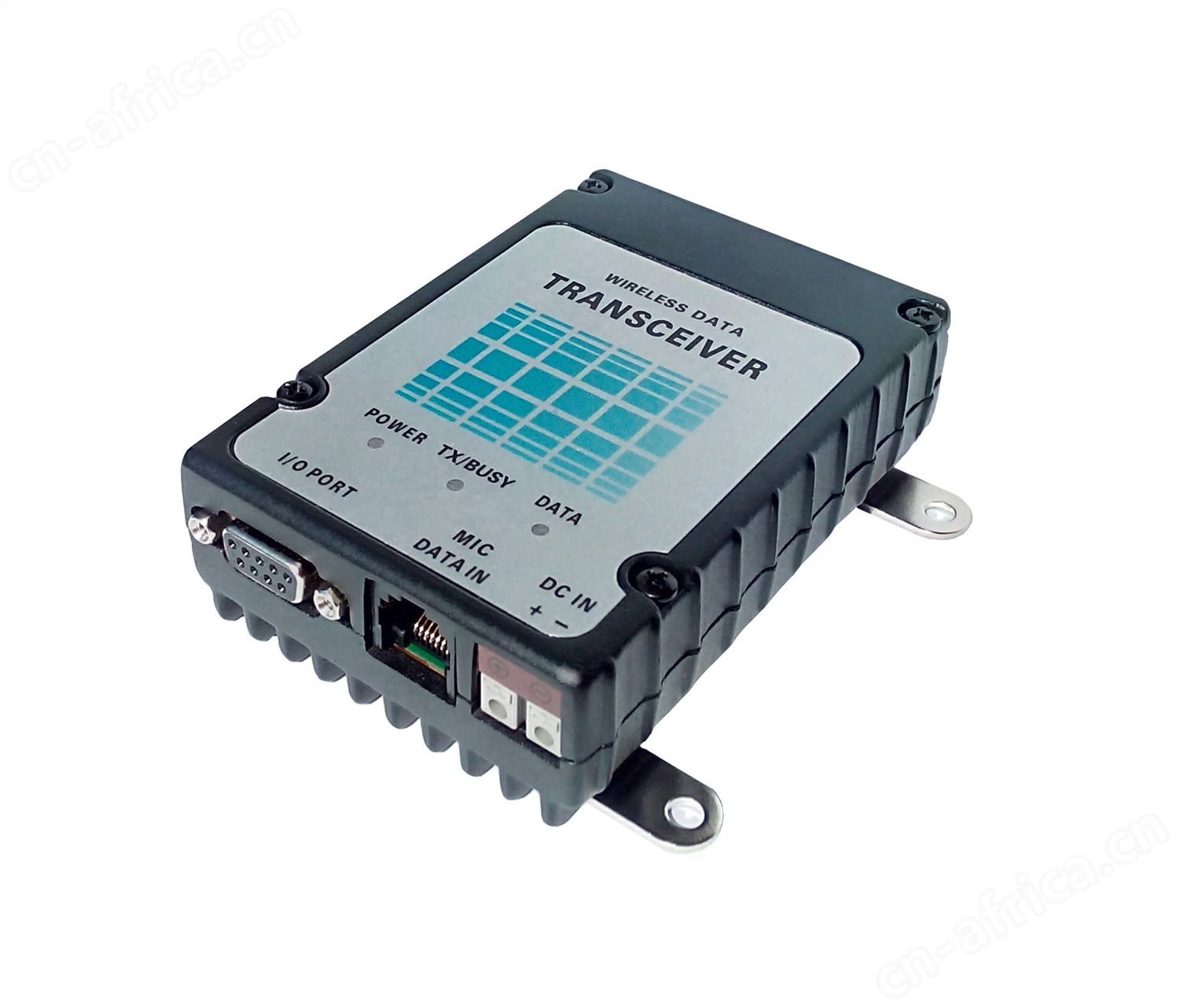

——GD150BH是工作于150MHz频段的高速数传电台，空中速率为9600和19200bps。体积小（仅12.5×7.6×3.4厘米），重量轻（仅370克），非常便于嵌入和二次集成。本型号产品有10W中功率配置（GD150BH-10）和1.5W小功率配置（GD150BH-1.5）。

• 业内150MHz频段体积最小的10W电台；

• 通过设置软件设定发射功率，提供5级可设置功率；

• 采用温补频率基准源，确保高稳定收发频率；

• 电源指示灯、收发指示灯及数据指示灯使工作状态一目了然；

• 精密压铸铝结构配合专业的电路设计，抗干扰能力强；

• 采用频率合成技术，通过设置软件方便地设置频率；

• 提供多种数据接口配置，方便连接各种外部设备进行数据传输；

• 透明数据传输，支持点对点、点对多点、灵活组网；

• 兼容话音传输，方便实现通话；

• 可选配手持通话器配件，直接对讲，方便工程施工；

• 工业级产品设计，温度范围宽。

◆ 总体技术指标

_频率范围	_136～150MHz，150～174MHz
_数字调制方式	_GMSK或4-FSK
_信道传输速率	_9600/19200bps可选
_信道间隔	_25KHz
_频率稳定度	_±2.0ppm （-40～+70℃）
_信道总数	_60 / 16 （出厂默认配置为16）
_数据接口	_EIA-232，EIA-485，TTL
_数据接口模式	_异步数据传输
_接口数据结构	_1位起始位+8位数据+停止位 _或 1位起始位+8位数据+1位校验位+停止位 _其中校验位可通过计算机设置选择为奇校验或偶校验 _默认1位停止位，可通过计算机设置为2位
_数据接口速率	_60信道：38400/19200/9600/4800/2400/1200/600bps，可通过计算机设置 _16信道：19200/9600/4800/2400bps，可通过计算机设置
_额定电源电压	_直流12V（11～14V）
_电源消耗电流	_中功率配置机型10W满功率发射时＜1.7A@ 12V _低功率配置机型1.5W满功率发射时＜0.6A@ 12V _接收时电流＜120mA _待机时电流＜90mA
_天线阻抗	_50Ω

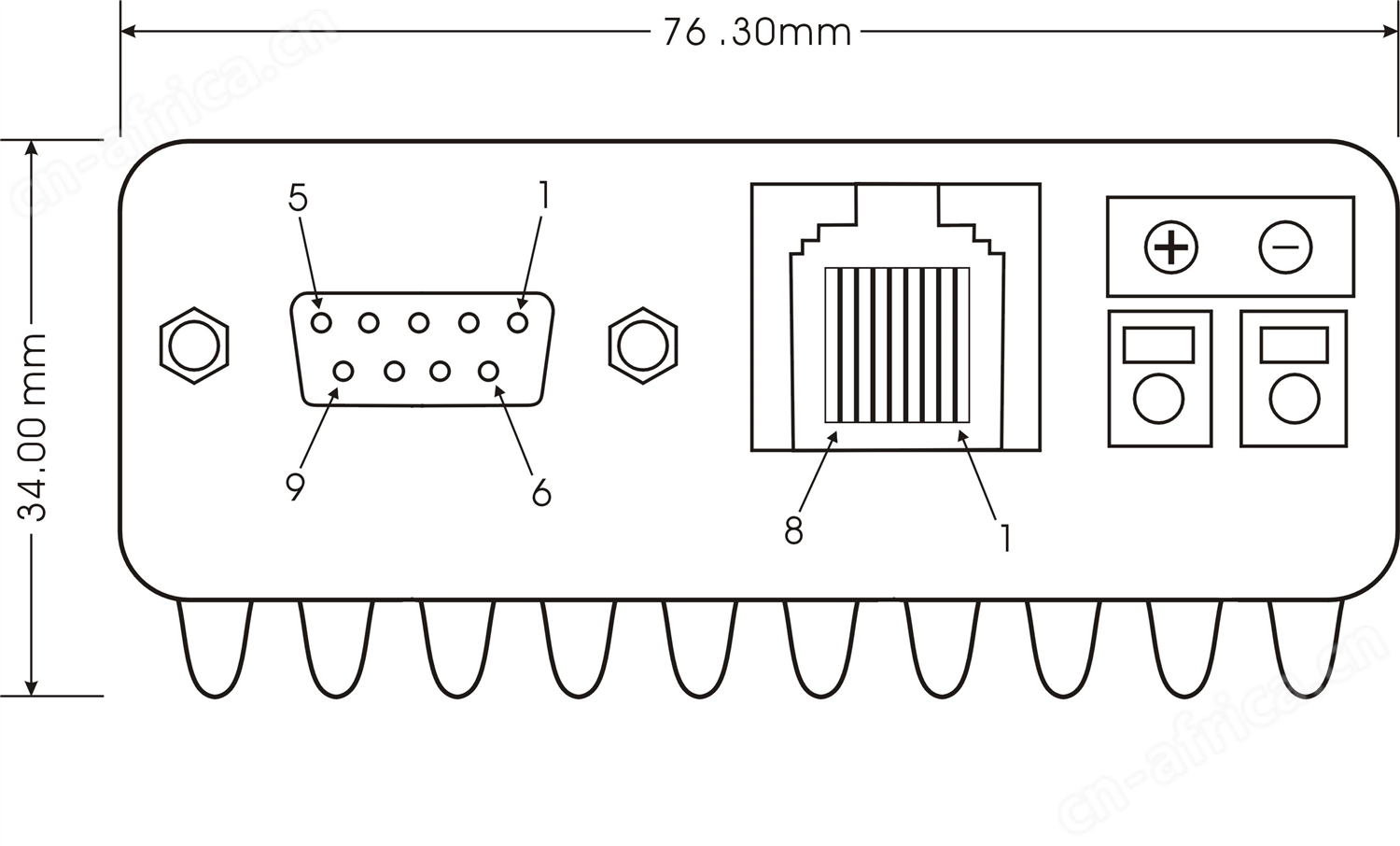

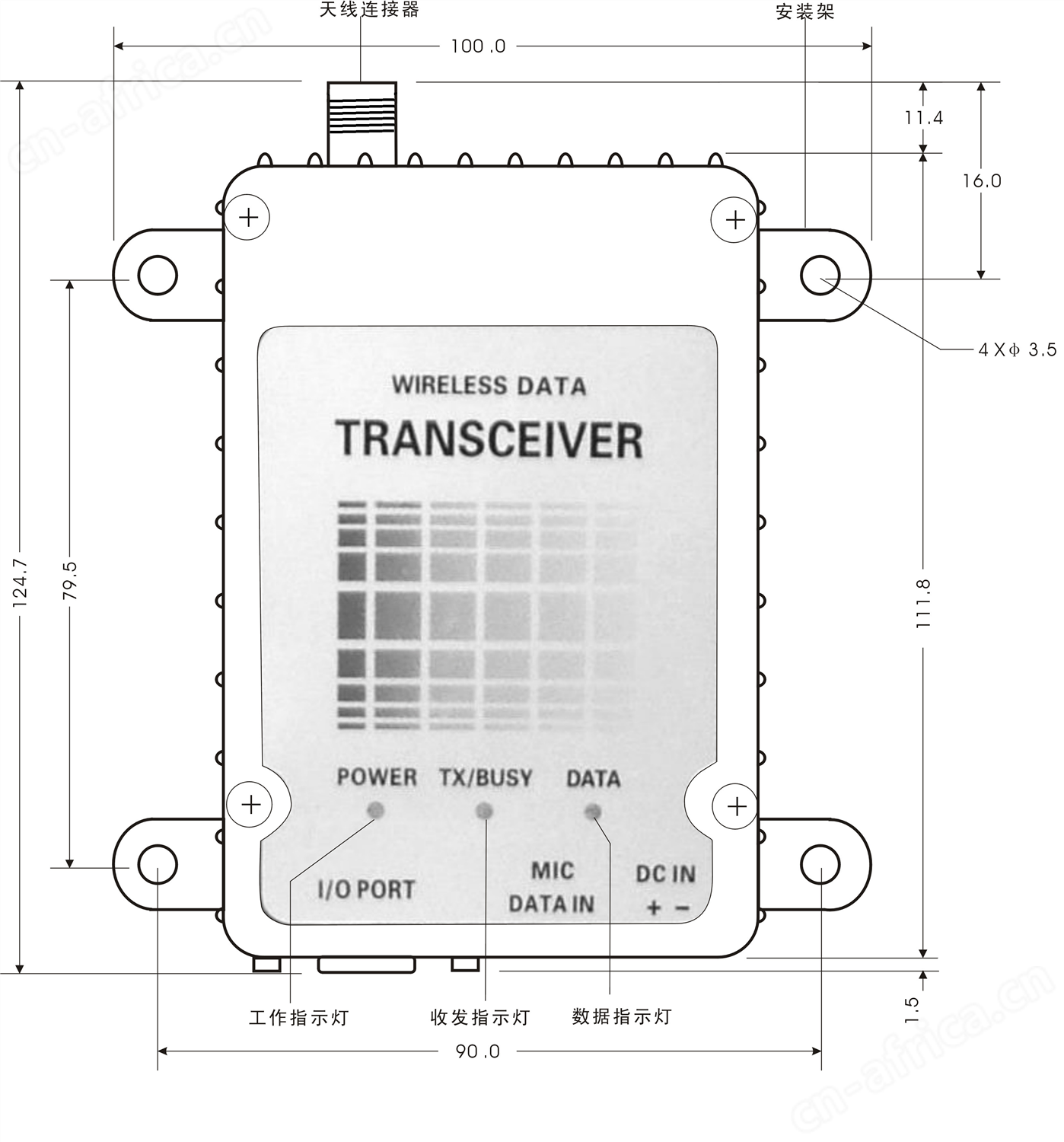

_体积	_长×宽×高＝125mm×76mm×34mm

◆ 接收机主要技术指

◆ 发射机主要技术指标

_发射功率	_GD150BH-10中功率配置型—10W，可软件设置为10W 、7.5W、5W、2.5W、1W _GD150BH-1.5低功率配置型—1.5W，可软件设置为1.5W、1W、0.6W、0.3W、0.1W
_频偏	_5KHz
_邻道功率	_≤-70dB
_杂散射频分量	_≤-70dB
_调制失真	_≤2.5％

◆ 测试程序1【串口调试助手V22.rar】

中文版串口测试软件，支持四个串口（COM1～COM4），可发送和接收显示ASCII字符、16进制数据和中文字符，支持串口无校验、偶校验和奇校验。不需要安装，可直接运行。缺点是不间断接收数据时显示速度慢。

◆ 测试程序2【串口调试软件sscom32.rar】

中文版串口测试软件，支持256个串口（COM1～COM256），可发送和接收显示ASCII字符、16进制数据和中文字符。不需要安装，可直接运行。缺点是不支持偶校验和奇校验。

◆ 测试程序3【串口测试软件PCommPro20.rar】

英文版串口测试软件，支持256个串口（COM1～COM256），稳定性非常好，支持串口无校验、偶校验和奇校验。需要安装后才能运行。缺点是无中文版。

◆ 标准配置

电源线

232串口线（仅232接口电台）

485串口线（仅485接口电台）

◆ 选配

天线

馈线

避雷器/转接线

开关电源

手持通话器

写频器

接口转换器
