卧式不锈钢离心泵产品简介：

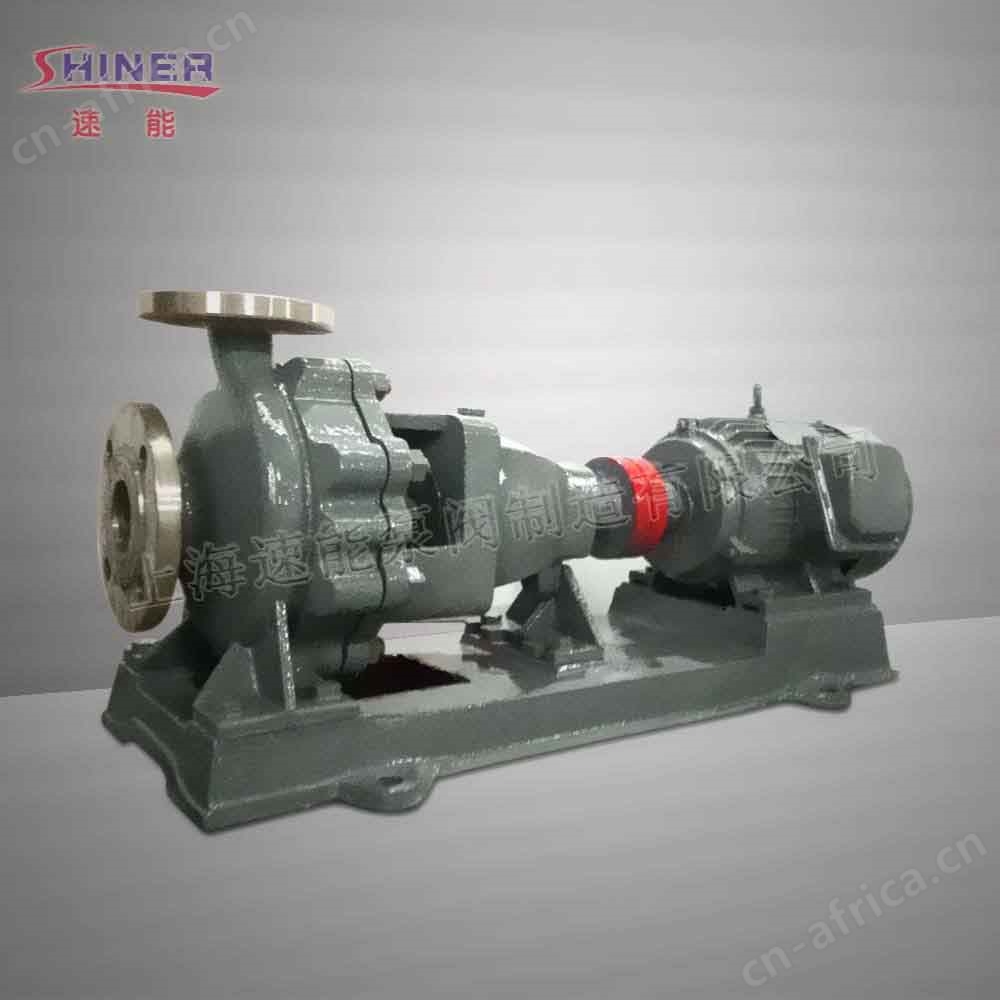

IH型卧式不锈钢离心泵是上海速能按照国际IS02858-1975（E）标准设定的额定性能特点和尺寸并结合国内水泵专家的指引采用国内的水力模型设计制造而成的一款节能环保性泵类产品。该产品属于单级单吸悬臂式离心泵，其性能特点、技术要求以及试验方法等方面可以替代F型耐腐蚀泵，是国内主推的一种环保节能泵。该产品在温度为20℃～105℃的条件下，可输送清水和不含固体颗粒但具物理化学性质类似于水的腐蚀介质，被广泛应用于消防供水、工业、农业和城市排水等方面。

卧式不锈钢离心泵型号意义：
例如：IH125-100-200B
IH=卧式不锈钢离心泵（单级单吸悬臂式离心泵--连轴式）
125=泵进管径(mm)
100=出口口径(mm)
200=叶轮名义直径（mm）
B=叶轮经二次切割

卧式不锈钢离心泵使用范围：
速能IH型卧式不锈钢离心泵根据介质温度的不同可采用双端面密封冷却装置。在介质温度为-20℃～105℃时无需配备双端面密封冷却装置，但在介质温度为20℃～+280℃时则需配备双端面密封冷却装置，可用于输送化工、电力、石油、冶金、食品、环保、造纸、制药、合成纤维和废水处理等方面排出的带腐蚀性或不允许污染的类似于水的介质。

卧式不锈钢离心泵结构特点：
上海速能的IH离心泵采用了轴向吸入、径向排出的泵体，并采用脚支撑式，可直接固定于底座上。上海速能在设计该产品时为了让其在检修时更方便，设计了加长联轴器，在检修时不需要拆除泵体、电动机和联接管路，取出转子部件只需卸下联轴器的中间联接件即可。该产品采用了国际通用的结构形式，通过泵体和中间支架止口把泵盖固定在中间，悬架部件和泵盖通过止口固定在中间支架上，其中悬架支架支撑在底座上。关于其运行时的旋转方向，用户从电动机端观察，则是呈顺时针方向旋转。

卧式不锈钢离心泵型号和性能参数

卧式不锈钢离心泵型号 IH	流量(M³/H)	扬程(M)	转速(r/min)	电机功率KW	口径(MM)
卧式不锈钢离心泵型号 IH	流量(M³/H)	扬程(M)	转速(r/min)	电机功率KW	吸入	排出
50-32-125	12.5	20	2900	2.2	50	32
50-32-125	6.3	5	1450	0.55	50	32
50-32-160	12.5	32	2900	3	50	32
50-32-160	6.3	8	1450	0.55	50	32
50-32-200	12.5	50	2900	5.5	50	32
50-32-200	6.3	12.5	1450	0.75	50	32
50-32-250	12.5	80	2900	11	50	32
50-32-250	6.3	20	1450	1.5	50	32
65-50-125	25	80	2900	3	65	50
65-50-125	12.5	5	1450	0.55	65	50
65-50-160	25	32	2900	5.5	65	50
65-50-160	12.5	8	1450	0.75	65	50
65-40-200	25	50	2900	7.5	65	50
65-40-200	12.5	12.5	1450	1.1	65	50
65-4O-250	25	80	2900	15	65	50
65-4O-250	12.5	20	1450	2.2	65	50
65-40-315	25	125	2900	30	65	50
65-40-315	12.5	32	1450	4	65	50
80-65-125	50	20	2900	5.5	80	65
80-65-125	25	5	1450	0.75	80	65
80-65-160	50	32	2900	7.5	80	65
80-65-160	25	8	1450	1.5	80	65
80-50-200	50	50	2900	15	80	50
80-50-200	25	12.5	1450	2.2	80	50
80-50-250	50	80	2900	22	80	50
80-50-250	25	20	1450	3	80	50
80-50-315	50	125	2900	37	80	50
80-50-315	25	32	1450	5.5	80	50
100-80-125	100	20	2900	11	100	80
100-80-125	50	5	1450	1.5	100	80
100-80-160	100	32	2900	15	100	80
100-80-160	50	8	1450	2.2	100	80
100-65-200	100	50	2900	22	100	65
100-65-200	50	12.5	1450	4	100	65
100-65-200	100	80	2900	37	100	65
100-65-200	50	20	1450	5.5	100	65
100-65-315	100	125	2900	75	100	65
100-65-315	50	32	1450	11	100	65
125-100-200	200	50	2900	45	125	100
125-100-200	100	12.5	1450	7.5	125	100
125-100-250	200	80	2900	75	125	100
125-100-250	100	20	1450	11	125	100
125-100-315	200	125	2900	110	125	100
125-100-315	100	32	1450	15	125	100
125-100-400	100	50	1450	30	125	100
150-125-250	200	20	1450	18.5	150	125
150-125-315	200	32	1450	30	150	125
150-125-400	200	50	1450	45	150	125
200-150-250	400	20	1450	37	200	150
200-150-315	400	32	1450	55	200	150
200-150-400	400	50	1450	90	200	150

卧式不锈钢离心泵性能范围：
化工泵有29个基本型，其中22个双速（2900、1450r/min）经过A、B两种型式的叶轮直径切割变型后，达112个规格。

卧式不锈钢离心泵使用条件：
卧式不锈钢离心泵的工作设计压力为1.6兆帕。介质温度不高于80℃。需要时采用双端面密封冷却装置，可输送介质温度为20℃～+280℃。
注：用户可根据被输送介质的腐蚀性程度对泵的过流部分主要零件选用不同材料。

卧式不锈钢离心泵的轴封型式：
1.填料密封：泵盖内设有填料函，采用软填料密封，填料函内可通入有一定压力的水，供密封冷却，润滑、清洗用。
2.机械密封：单端面机械密封和双端面机械密封两种型式，密封腔内通入一定压力的水，冲洗磨擦两端面，同时起冷却作用。
泵的密封型式采用填料密封或机械密封，由用户根据需要适用，同时根据需要允许采用适合于ISO3069规定的密封空腔尺寸和其他结构的轴封型式，如带波纹管的机械密封和付叶轮密封等等。
