一体式超声波液位计

点击放大

产品型号：	HR-CSB
产品报价：
已获点击：	923次
产品特点：	HR-CSB一体式超声波液位计,声波频率超过20kHz的声波称为超声波，超声波是机械波的一种，即是机械振动在弹性介质中的一种传播过程，它的特征是频率高、波长短、绕射现象小，另外方向性好，能够成为射线而定向传播。超声波在液体、固体中衰减很小，因而穿透能力强，尤其是在对光不透明的固体中，超声波可穿透几十米的长度，碰到杂质或界面就会有显著的反射。

一体式超声波液位计的详细资料：

■ 概述

HR-CSB-6超声波物(液)位计是由微处理器控制的数字物位仪表。在测量中脉冲超声波由传感器(换能器)发出，声波经物体表面反射后被同一传感器接收，转换成电信号。并由声波的发射和接收之间的时间来计算传感器到被测物体的距离。由于采用非接触的测量，被测介质几乎不受限制，可广泛用于各种液体和固体物料高度的测量。

■ 产品特点

   ◇ 采用SMD技术，提高仪器可靠性。
   ◇ 可自动功率调整、增益控制、温度补偿。
   ◇ 的检测技术，丰富的软件功能适应各种复杂环境。
   ◇ 采用新型的波形计算技术，提高仪表的测量精度。
   ◇ 具有干扰回波的抑止功能，保证测量数据的真实。
   ◇ 16位D/A转换，提高电流输出的精度和分辩率。
   ◇ 传感器采用四氟乙烯材料，可用于各种腐蚀性场合。
   ◇ 多种输出形式：可编程继电器输出、高精度4-20mA电流输出、Rs-485数字通信输出。

■ 技术参数

主要参数
量程：	0-3、5、8、10、15、20m
精度：	0.25%
盲区：	0.3-0.5m
工作温度：	-20℃-+55℃
电源：	24VDC或220VAC
输出：	4-20mA、Rs-485
控制：	二路继电器(可选)
防护等级：	IP65
显示方式：	4位LED、4位LCD或16位LCD×2(可选)
耐腐型传感器外壳采用四氟乙烯

超声波物液位计--工作原理

工作原理
　　探头部分发射出超声波，然后被液面反射，探头部分再接收，探头到液(物)面的距离和超声波经过的时间成比例:

距离 [m] = 时间×声速/2 [m]
声速的温度补偿公式:
环境声速= 331.5 + 0.6×温度
现场条件
1) 环境温度 : -20 ~ +60℃
2) 表壳保护等级 : IP65 适用于户外安装
3) 适用测量的介质 : 适用于大部分液体及粉状颗粒状固体，弱酸，弱碱，强碱，低于40%的强酸。若在强酸应用场合，请与我司联系，应使用防腐探头。
4)容器压力 : 0.7~3 bar
5) 在下面的任何一种情况，要严格按照手册要求安装：
① 有泡沫的液体/固体
② 周围有强电压，强电流，强电磁干扰，尽量避免高电压，高电流及强电磁干扰
③ 大风和太阳直晒
④ 强震动

超声波物液位计--户外安装

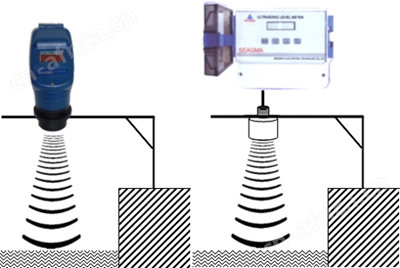

1)水道和户外安装时，需做一个安装支架，如下图。
