产品简介

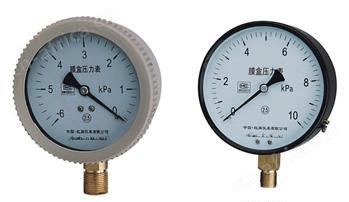

不锈钢膜盒压力表 不锈钢膜盒压力表 点击放大 产品型号： HR-YE-100B、150B 产品报价： 已获点击： 61次 产品特点： HR-YE-100B、150B不锈钢膜盒压力表可测量有一定腐蚀性的气体或液体的微小压力。仪表的外壳及导压系统采用1Cr18Ni9不锈钢材料。 不锈钢膜盒压力表 的详细资料
详情介绍
不锈钢膜盒压力表 |
 | | 点击放大 | | | 产品型号： | HR-YE-100B、150B | | 产品报价： | | | 已获点击： | 61次 | | 产品特点： | HR-YE-100B、150B不锈钢膜盒压力表可以测量带有腐蚀性液体、气体的微小压力。仪表的外壳及导压系统采用不锈钢材料。 | | | HR-YE-100B、150B系列不锈钢膜盒压力表 | 结构： | | 仪表由测量系统(包括接头、膜盒等)、传动机构、指示装置和外壳组成。

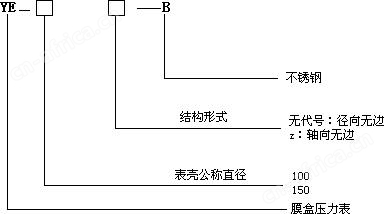

当被测介质的压力作用于膜盒时，其自由端产生相应弹性变形一位移，经拨杆带动传动机构放大，由指示装置将被测压力在仪表度盘上指示出来。 | | 概述： | | 膜盒压力表采用膜盒作为测量微小压力的敏感元件。测量对铜合金不起作用、无爆炸危险气体的微压和负压，广泛用于锅炉通风、气体管道、燃烧装置等及其它类似设备上。 | | 型号命名 | |
HR-YE-100 HR-YE-150
| | 技术参数 | | ● 标度范围、精确度等级及重量 | | 型号 | 标度范围KPa | | 正压 | 负压 | 正负压 | 精确度等级 | 重量kg | HR-YE-100
HR-YE-150 | 0～1.6
0～2.5
0～4
0～6
0～10
0～16
0～25
0～40 | -1.6～0
-2.5～0
-4～0
-6～0
-10～0
-16～0
-25～0
-40～0 | -0.8～+0.8
-1.2～+1.2
-2～+2
-3～+3
-5～+5
-8～+8
-12～+12
-20～+20 | 2.5 | 0.5 | | | 1、 温度影响：使用温度偏离±25℃，其温度附加误差不大于0.4%/10℃。
2、工作位置、环境：仪表垂直安装，工作环境温度-25～55℃，相对湿度不大于80%，工作中不含有腐蚀仪表的有害气体。
3、 导压系统及外壳等主要零件的材质 | | 零件名称 | 材料牌号 | | 接头 | 黄铜HPb59-1 | | 膜盒 | 锡青铜QSn6.5-0.1 | | 齿轮传动机构 | 铜HPb59-1 | | 表壳 | 冷轧钢板 | | | | | | | | 不锈钢膜盒压力表可测量有一定腐蚀性的气体或液体的微小压力。仪表的外壳及导压系统采用不锈钢材料。
 | 主要技术参数： | 型 号 | 结构形式 | 测量上限 KPa | 精确度 % | | YE-100-B
YE-100Z-B | 径向无边
轴向无边 | 4；6；10；16；25；40；60；-4-0；-6-0；-10-0；-16-0；-25-0；-40-0；-2-2；-3-3；-5-5；-8-8；-12-12；-20-20；-30-30 | ±2.5

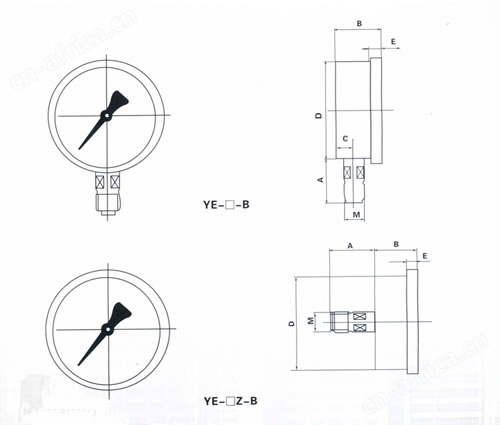

(±1.6) | | YE-150-B | 径向无边 | | | 不锈钢膜盒压力工作环境抗震等级：V.H.3级 | | | | 型 号 | 外型尺寸 mm | | A | B | C | D | E | M | | YE-100-B | 43 | 45 | 16.5 | 98 | 10 | 20×1.5 | | YE-100Z-B | 41.5 | 45 | / | 98 | 10 | 20×1.5 | | | | |
