简 介

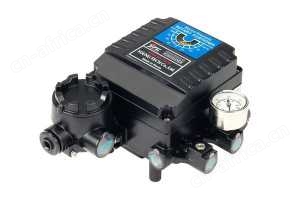

电-气阀门定位器YT-1000R是一种从控制器或控制系统中接收4~20mA直流电流信号，并向直行程气动执行机构输送空气来控制阀门开度的装置。
特 点
在5~200Hz范围内无共振现象。
正作用和反作用，单作用和双作用之间可方便转换。
对于小型执行机构产生的振动，可通过添加定位器的节流孔来解决。
空气消耗量少，经济性好。
不用更换零件就可以实现1/2范围内的分程控制。
参 数
项 目 | YT-1000R | ||
单作用 | 双作用 | ||
输入信号 | 4~20mA DC | ||
阻抗 | 250±15 Ohm | ||
供给压力 | 1.4~7.0kgf/cm2(20~100 psi) | ||
行 程 | 0~900 | ||
气源接口尺寸 | PT(NPT) 1/4 | ||
压力表接口尺寸 | PT(NPT) 1/8 | ||
电源接口尺寸 | PF 1/2 (G 1/2) | ||
防爆等级 | KTL : ExdmIIBT5, ExdmIICT5, ExiaIIBT6 | ||
ATEX: EExmdIIBT5, JIS : ExsdIIBT5 | |||
CSA : ExmdIIBT5，NEPSI:ExiaIICT6 | |||
防护等级 | IP66 | ||
环境温度 | 工作温度 | -20~70℃, -40~70℃, -20~120℃ | |
防爆温度 | -20~60℃ | ||
线 性 | ±1.0% F.S | ||
滞后度 | 1.0% F.S | ||
灵敏度 | ±0.2% F.S | ±0.5% F.S | |
重复性 | ±0.5% F.S | ||
空气消耗量 | 3LPM (Sup=1.4kgf/cm2,20psi) | ||
流 量 | 80LPM (Sup=1.4kgf/cm2,20psi) | ||
材 质 | 压铸铝 | ||
重 量 | 2.7kg(6.1lb) | ||
