静刚度试验机产品设计、制造、检验依据下列标准相关条款：

）GB/T2611-2007《试验机通用技术要求》

）TB/T2626-1995《铁道混凝土枕轨下用橡胶垫板技术条件》

）双作用弹性旁承技术条件（Q/QC35-091-2000）

）转向架用轴向橡胶垫技术条件（Q/QC35-092-2000）GB/T16491-2008《电子材料试验机》

）JJF1103-2003《试验机计算机数据采集系统评定》

）JJG139－1999《拉力、压力和试验机的检定规程》

1.1 该试验机适用于科研院所、工矿企业等使用的弹性垫板静刚度测试仪器，具有结构精巧、噪音小、精度高等优点。全机械结构，从伺服电机到减速机，采用全密封结构，使用期间不需要对润滑油更换，不存在压力油泄漏和比例阀堵塞；属于新一代的环保型试验机

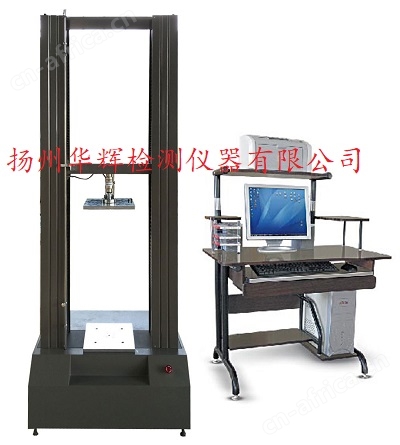

1.2.该试验机采用四立柱框架结构，刚性好,整机结构紧凑；采用高精度负荷传感器测力，测试精度高，力值准确；使整机达到了更高的精度。试验机上部固定横梁作为机器上承载板，下加载板安装在机器中心位置，在驱动丝杠的作用下向上对试样进行加载，交流伺服电机及控制、驱动、传动系统安装在主机的下部，机器四周用罩板围护，保持洁净、安全。

1.3 该试验机采用交流伺服电机及驱动器作为控制系统，驱动精密摆线针轮减速机，带动精密滚珠丝杠副进行试验，可实现位移加载速度的大范围调节（0.05-30mm/min），控制高精度，试验过程平稳、高效。

1.4 采用品牌微机，配有基于Windows2000/XP全中文操作系统平台的橡胶静刚度试验机专用软件,人机对话形式；根据国家标准或用户提供的标准进行试验，完成试验过程中试验参数的设定、试验过程的控制、数据采集、处理、分析、记录及显示，控制及测量精密、准确。并对试验数据进行统计和处理，然后输出打印各种要求的试验曲线及试验报告，智能、方便。

1.5 该试验机采用微机控制，具有等速试验力、等速应力、试验力保持等控制模式。实现了试验数据、试验曲线的屏幕显示、磁盘存储、数据库管理等功能。产品具有精度高、性能、可靠性高、操作方便等特点 1.6 具有试验结束后返回初始位置的功能，高效，快捷。具有工作位置的极限位置保护、过载（2%FS）、过流保护功能，可靠、安全。自建强大的试验数据库，试验数据可随时保存、查询、调用.

1.６ 本机具有很强的扩展功能，增加附具，可完成其它材料的抗压、抗弯等试验。

二.试验机的主要技术参数
