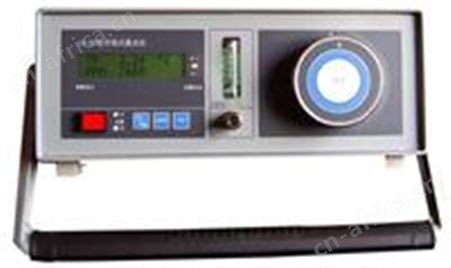

LD-50型冷镜式露点仪

产品概述：

LD-50型精密露点仪，是专用于检测气体湿度的仪器。采用半导体致冷元件实现“冷镜”表面产生低温区，使掠过镜表面的样气降温，并形成饱和蒸汽压，在冷镜表面结露或霜。LD-50 型精密露点仪系列产品的设计思想主要是面对电力系统企业，用于SF6、CO₂、N₂、H₂等气体检测。在确保基本功能、测试准确度不下降的前提下，简化操作程序，尽可能提高仪器的可操纵性。例如取消强制加热和强制致冷等不常用键，以快速插头取代直通卡头，简化气路连接程序。利于学习和掌握。LD-50 型精密露点仪是一款引入数字处理技术的*新设计产品.除了可同时检测被测样气温度和露点温度外,还能自动换算出相对湿度RH %、体积湿度比PPm/v、优良湿度g/m³等参数,并通过液晶屏显示出来。本产品可以带压检测(详见主要技术指标),加装压力传感器后,本仪器可以进行自动压力补偿.满足在不同气压条件下的测试要求.选配本公司生产的直流电源,更能适应野外检测作业的特殊要求。

工作原理：

露点温度测量的基本原理是根据露点湿度的定义，通过控制冷面温度，使冷面上气体中水蒸气和水（或冰）的平展表面呈热力学相平衡状态，准确测量此刻冷面温度，即为该气体的露点温度。

LD-50系列露点仪即为光电自动平衡式冷镜露点仪。工作原理流程图如下：

本机的工作原理：当被测气体进入传感器测试室，以一定流速掠过镜面，此时镜面温度高于该气体的露点温度，干燥镜面将光源的入射光几乎反射到光接收器，通过光电检测器，温控器，功率放大器控制半导体制冷器，使镜面温度下降。当镜面温度降至样气露点温度时，镜面出现冷凝（结霜或露）。入射光在镜面上呈漫散射，光接收器所接收信号减弱，使半导体制冷元件制冷量减小。*终该系统将镜面温度自动平衡于样气露点温度上。一套独立的精密温度变送器自动**地检测出镜面温度并

技术指标：

露点温度测量范围 （20℃）- 65 ～ 20 ℃

*大致冷温差 （20℃）Δ 105 ℃

露点温度测试准确度 DEW < ± 0.3

PPM/V (换算精度 0.1% )

AH (换算精度 0.1% )

显示灵敏度 ± 0.1 ℃

样气压力 0.1 MPa/cm2

样气流量 0.4 ～ 1.0L∕min

可重复性 < 0.2 ℃

工作环境温度 -20 ℃ ～ +50 ℃

显示器 16 x 2 液晶屏

额定工作电压 220VAC 50Hz

额定功率 120W

外形尺寸 （W）360x（D）350x（H）135mm

重量 8.6Kg
