JTY-HS-BK801Ex线型光束感烟火灾探测器为本质安全型反射式线型红外光束感烟探测器。该产品除满足国标GB14003-2005的要求外，还满足GB 3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》和GB 3836.4-2000《爆炸性气体环境用电气设备第4部分：本质安全型“i”》的有关规定。防爆标志为ExibⅡBT6，适用于石油、化工等行业具有防爆要求的1区及2区使用。探测器包含一组报警时输出的无源常开触点、一组用于故障报警的常闭触点和标准0～20mA信号输出，可方便与各消防生产厂家火灾报警系统连接。

※ 工作电压范围宽、保护面积大

※ 内置微处理器，智能化火警、故障判断

※ 具有自诊断能力，可以监测探测器的内部故障

※ 探测器将发射部分、接收部分合二为一，安装简单、方便，光路准直性好

※ 具有火警、故障无源输出触点和标准4－20mA标准电源输出

※ 探测光路设计巧妙，抗干扰性能强，密封协议，具有防腐、防水性能

※ 具自动校准功能，确保可以由单人在短时间内完成调试，操作简单、方便。

※ 具有自动补偿功能，对于一定程度上的灰尘污染、位置偏移及发射管的老化等致使接收信号减小的因素可自动进行补偿。

JTY-HS-BK801Ex线型光束感烟火灾探测器 技术指标:

※ 电源电压：DC15V～DC32V（需由安全栅供电）

※ 调试电流：≤30mA

※ 监视电流：≤30mA

※ 报警电流：≤40mA

※ 防爆标志：ExibⅡBT6

※ 外壳防护等级：IP54

※ 执行标准：GB3836.1-2000 GB3836.4-2000 GB14003-2005

※ 安全栅内部参数: Ui =28V，Ii=93mA, Ci≈0uF, Li≈0mH Pi=O.65W

※ 指示灯：

1）调试状态：绿色、红色和黄色指示灯以特定的方式点亮，详见说明书

2）正常监视状态：绿色指示灯闪亮

3）火警状态：红色指示灯常亮

4）故障状态：黄色指示灯常亮

※ 保护面积：探测器*大保护面积为14×100＝1400m2，*大宽度为14m。

※ 使用环境： 温度：-20～+60 相对湿度≤95%，不结露

※ 外形尺寸：206mm×95mm×95mm(长×宽×厚)

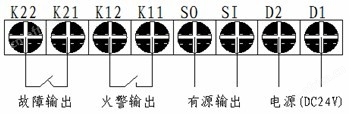

1) 端子说明：

D1，D2：接DC24V，不区分极性；

SI：标准信号0～20mA输出：～1mA；正常：4～10mA；火警：15～20mA

SO：电流信号0～20mA转换成0～5V电压输出：～0.25V；正常1～2.5V;火警3.75～5V。（采样电阻250欧）

K11,K12：火警继电器输出，无源常开触点；平时常开，报警时闭合；

K21,K22：故障继电器输出，无源常闭触点；正常时常闭，掉电或故障时断开。

2) 布线要求：

JTY-HS-BK801Ex线型光束感烟火灾探测器为本质安全型反射式线型红外光束感烟探测器。布线时，推荐采用截面积≥1.0mm2的铠装电缆或是同等线径的橡胶绝缘屏蔽电缆，并严格按规范要求进行布线，所用电缆还应符合使用环境的其他要求，如耐热、耐腐蚀、防火等。线路走向等都应符合相应爆炸危险环境的要求。
