CKD3电动二通阀产品简介

CKD3电动二通阀是空调风机盘管使用的配套产品，由驱动器与阀体两部分组成。驱动器由一个同步电机驱动，具备弹簧复位及手动开阀杠杆操纵功能。阀体部分采用活塞式结构。电动阀可与温控器配套使用，实现对供暖通风和空调系统中冷热水的开关控制。

特点

节能产品，功耗小，且只有在阀门启动时（15秒内）才需耗电4W。手动杠杆可以系统调试及维修时手动控制。驱动器可以快速拆卸，操作方便。阀门结构，确保阀门紧闭。

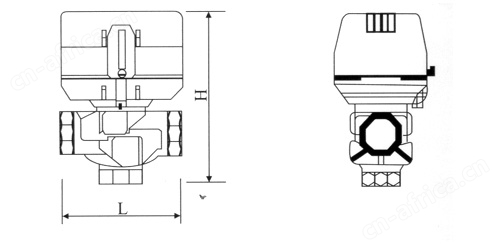

外形尺寸

技术规范

工作电压：200-240V/AC，50/60HZ

功率消耗：4W（仅在执行器动作开闭时）

电机类别：同步电机

公称压力：1.6MPa

适用介质：水

阀门开启时间：＜15s

环境温度：0-65℃

适用流体温度：1-95℃

阀体材质：黄铜或青铜

装箱数量：30只

外箱尺寸：42cm*26cm*31cm(长*宽*高)

性能参数：

型号对照表

安装示意图

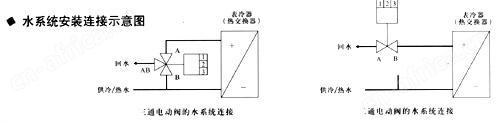

水系统安装连接示意图

使用保养
1、建议使用单位派专人负责使用保养。
2、电磁阀安装后需通入介质实验动作数次，确认正常后方可投入正式使用。
3、应定期清洗大阀内外及衔吸合面的污物，注意不要损坏密封面。
4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。
5、电磁阀从管路上卸下不用时，应将内部零件拭净并用压缩空气吹净储存。
6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，再和阀座研磨。
7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时，电磁阀要停止使用，关闭前后手动阀，以免电磁阀爆炸和泄漏。
