一、产品概述：

液体膨胀式疏水阀是热静力型疏水阀中经济实验用的节能型疏水阀。它的优点是：体积小，重量轻，不怕冻，能自动排空气，任意位置都可安装；背压率大于 80% ，不锈钢波纹管伸缩量大，好调整，该阀设有调整螺栓，可根据需要调节使用温度，一般过冷度低于饱和温度 18 ℃ -40 ℃ 。
波纹管式疏水阀适用于蒸汽管网伴热、仪表伴热、生活采暖和允许存有高温凝结水的加热设备疏水，使用范围很广。

二、特点：

1.不锈钢玻纹管坚固耐用，使用寿命长。
2.可调整凝结水的排放温度，利用显热，节能。
3.阀前始终有凝结水，形成可靠的水封，无蒸汽泄漏。
4.不受震动、蒸汽压力波动和水锤的影响。
5.可任意角度安装，不受安装方位限制，并且排空气性能优良。
6.结构简单，并带有过滤装置，方便安装和维护。

三、工作原理：

液体膨胀式疏水阀的内部结构是一个不锈钢波纹管为主要动作元件，内充一种汽化温度低于水饱和温度的液体。当装置启动时，管道出现冷却凝结水，波纹管内液体处于冷凝状态，阀心在弹簧的弹力下处于开启位置。当冷凝水温度渐渐升高，波纹管内充液开始蒸发膨胀，内压增高，变形伸长，带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀关闭。阀前始终存有高温凝结水，无蒸汽泄漏，节能效果好。

四、型号规格外型尺寸表：

产品型号	能径	连接方式	工作压力范围(Mpa)	排水温度调节范围 (℃)	高允许温度(℃)	阀体材料	外型尺寸
产品型号	能径	连接方式	工作压力范围(Mpa)	排水温度调节范围 (℃)	高允许温度(℃)	阀体材料	L	H1	H2	W

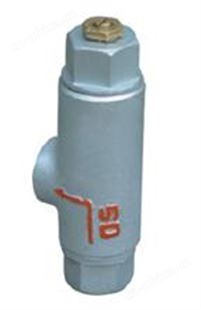

CS14F-16C(角式)	15	螺纹	0.01-1.6	60-120	220	WCB		61.5	79
CS14F-16C(角式)	20	螺纹	0.01-1.6	60-120	220	WCB		61.5	79
CS14F-16C(角式)	25	螺纹	0.01-1.6	60-120	220	WCB		61.5	79

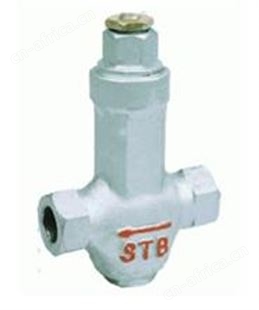

CS14F-16C(直通式)	15	螺纹	0.01-1.6	60-120	220	HT200	90	110	30	42
CS14F-16C(直通式)	20	螺纹	0.01-1.6	60-120	220	HT200	90	110	30	42
CS14F-16C(直通式)	25	螺纹	0.01-1.6	60-120	220	HT200	95	110	33	46

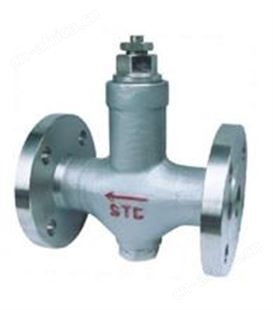

CS44F-16C	15	法兰	0.01-1.6	60-120	220	WCB	150	24.5	165	42
CS44F-16C	20	法兰	0.01-1.6	60-120	220	WCB	150	24.5	165	42
CS44F-16C	25	法兰	0.01-1.6	60-120	220	WCB	160	24.5	165	46
CS44F-16C	32	法兰	0.01-1.6	60-120	220	WCB	210	143	31	61
CS44F-16C	40	法兰	0.01-1.6	60-120	220	WCB	230	147	35	61
CS44F-16C	50	法兰	0.01-1.6	60-120	220	WCB	230	151	39	61
