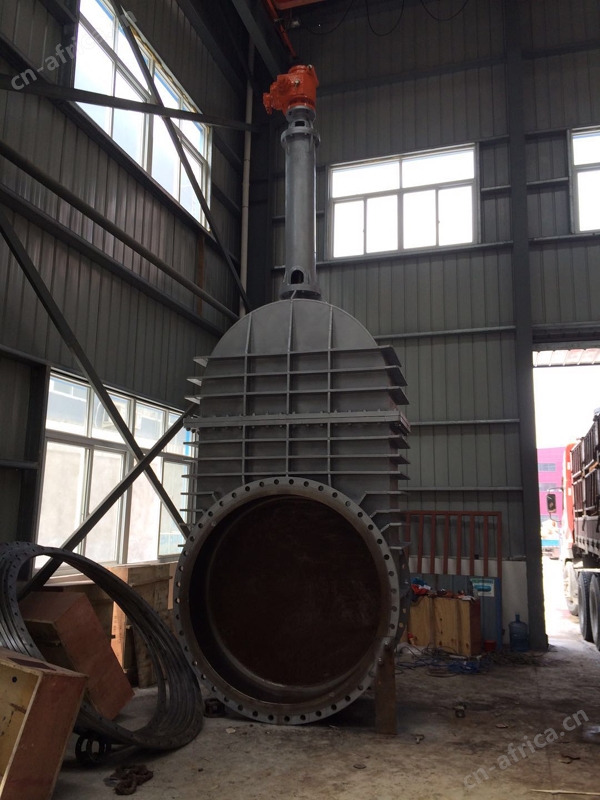

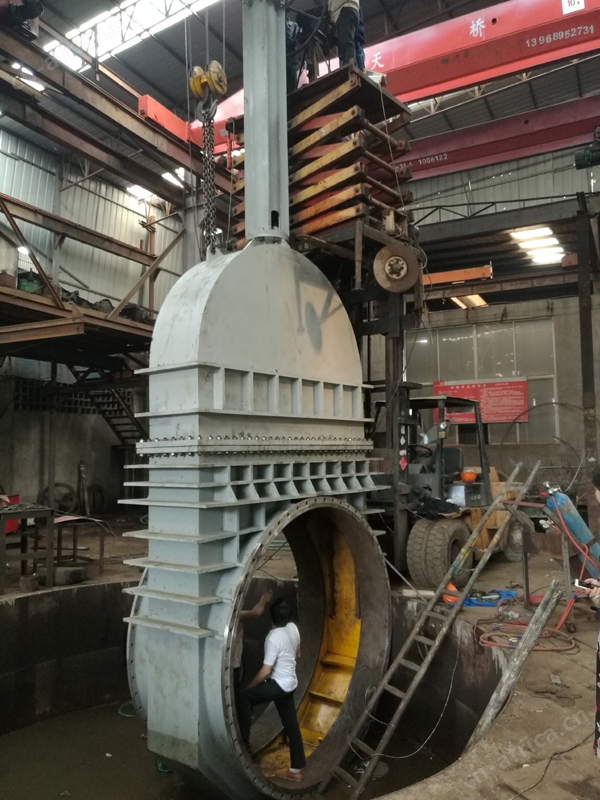

一、大口径煤闸阀概述：
煤气闸阀是特种设备。 煤气闸阀安装于各处污煤气、洁净煤气管路中作闭路设备，主要用于冶金、制焦、煤气、化工等企业煤气管线的启闭控制。 煤气闸阀闸板为楔式双闸板闸阀对密封面楔角的加工精度要求较低，容易密封，温度变化不易造成卡住， 本阀门安装于各处污煤气、洁净煤气管路中作闭路设备，由钢板焊接而成，对比普通的铸铁闸阀更耐用性价比更高，主要用于冶金、制焦、煤气、化工等企业煤气管线的启闭控制。口径可以从DN1000－DN3200
1.材质优良，规格齐全。
2.密封副终加工采用研磨工艺，密封性能可靠。
3.阀体底部设有扫除孔，便于排除污垢。
一、性能规范
|
| 公称压力（MPa） | 试验压力（MPa） | 工作温度（℃） | 适用介质 | |
| 强度（水） | 密封（水） | ||||
| Z42W-1 | 0.1 | 1.5 | 1.1 | ≤200 | 蒸汽、水、煤气 |
|
|
|
| |||
二、主零件材料
|
| 材 料 |
| Z41H-10 | |
| 阀体、阀盖、阀轮 | 碳钢、不锈钢 |
| 阀板 | 碳钢、不锈钢 |
| 阀杆 | 碳钢、不锈钢 |
| 丁楔 | 铸钢、不锈钢 |
| 阀杆螺母 | 碳钢/球墨、铜 |

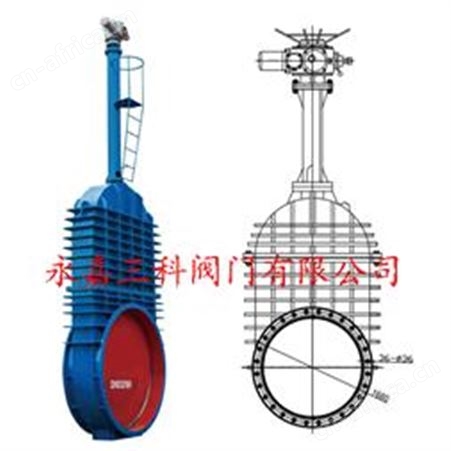

三、外形尺寸和连接尺寸
| 型号 | DN | 公称通径 DN（mm） | 尺 寸 | |||||||||
| L | D | D1 | D2 | b-f | Z-Φb | H | H1 | L1 | L2 | |||
| Z42W-1C | 1000 | 840 | 1220 | 1160 | 1115 | 50-5 | 38-34 | 3488 | 4518 | 556 | 875 | 500 |
| 1200 | 960 | 1450 | 1380 | 1325 | 56-5 | 32-41 | 3907 | 4935 | 556 | 905 | 500 | |
| 1400 | 1080 | 1675 | 1590 | 1525 | 62-5 | 36-48 | 4187 | 5615 | 606 | 1058 | 500 | |
| 1600 | 1000 | 1915 | 1820 | 1750 | 68-5 | 40-54 | 4772 | 6400 | 606 | 1058 | 500 | |
| 1800 | 1160 | 2115 | 2020 | 1950 | 70-5 | 44-48 | 5180 | 7370 | 606 | 1058 | 500 | |
| 2000 | 1200 | 2325 | 2230 | 2150 | 72-5 | 48-48 | 6108 | 8160 | 606 | 1058 | 500 | |
