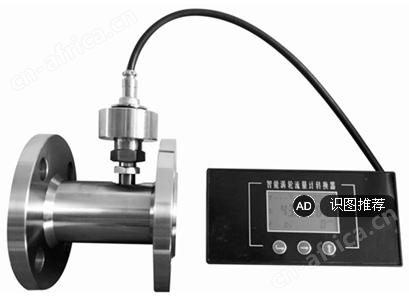

ZY-LWGY-F-分体式涡轮流量计-上海自宇仪表有限公司

ZY-LWGY-F涡轮流量计采用的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正。高清晰液晶显示器同时显示瞬时流量（4位有效数字）及累积流量（8位有效数字，带清零功能）。所有有效数据掉电后保持10年不丢。该类涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6。
该类涡轮流量计按照供电方式、是否具备远传信号输出可分为ZY-LWGY-F-□B型和ZY-LWGY-F-□C型。
ZY-LWGY-F-□B型：供电电源采用3.2V10AH锂电池（可连续运行4年以上）；无信号输出功能。
ZY-LWGY-F-□C型：供电电源采用24VDC外供电，输出4-20mA标准两线制电流信号，并可根据不同的现场需要，可增加RS485或HART通讯。

型号								说明
ZYLWGY-F-	□	/□	/□	/□	/□	/□	/□	说明
公称通径	4							4mm，标准量程0.04～0.25m³/h，宽量程为0.04～0.4m³/h
	6							6mm，标准量程0.1～0.6m³/h，宽量轮为0.06～0.6m³/h
	10							10mm，标准量程0.2～1.2m³/h，宽量程为0.15～1.5m³/h
	15							15mm，标准量程0.6～6m³/h宽量程为0.4～8m³/h
	20							20mm，标准量程0.8～8m³/h，宽量程为0.4～8m³/h
	25							25mm，标准量程1～10m³/h，宽量程为0.5～10m³/h
	32							32mm，标准量程1.5～15m³/h，宽量程为0.8～15m³/h
	40							40mm，标准量程2～20m³/h，宽量程为1～20m³/h
	50							50mm，标准量程4～40m³/h，宽量程为2～40m³/h
	65							65mm，标准量程7～70m³/h，宽量程为4～70m³/h
	80							80mm，标准量程10～100m³/h，宽量程为5～100m³/h
	100							100mm，标准量程20～200m³/h，宽量程为10～200m³/h
	125							125mm，标准量程25～250m³/h，宽量程为13～250m³/h
	150							150mm，标准量程30～300m³/h，宽量程为15～300m³/h
	200							200mm，标准量程80～800m³/h，宽量程为40～800m³/h
类型		N						基本型，+12V供电，脉冲输出，高电平≥8V低电平≤0.8V
		A						4～20mA两线制电流输出，远传变送型
		B						电池供电现场显示型
		C						现场显示/4～20mA 两线制电流输出
		C1						现场显示/RS485通讯协议
		C2						现场显示/HART通讯协议
精度等级			05					精度0.5级
精度等级			10					精度1.0级
涡轮类型				W				宽量程涡轮
涡轮类型				S				标准涡轮
材质					S			304不锈钢
材质					L			316（L）不锈钢
防爆								无标记，为非防爆型
防爆						E		防爆型（ExmⅡCT6或 ExdⅡBT6）
压力等级							N	常规（参照表2）
压力等级							H(x)	高压（参照表2）

注：DN15～DN40常规为螺纹连接，如希望采用法兰连接，请在“公称通径”后加“（FL）”
例如，选用一台法兰连接式防爆型涡轮流量计测量柴油，管道为DN40、现场需要显示并远传电流信号，要求精度0.5级，304不锈钢材质，仪表耐压16MPa测量范围为标准量程，其产品型号应为：LWGY-40(FL)/C/05/S/S/E/H16
