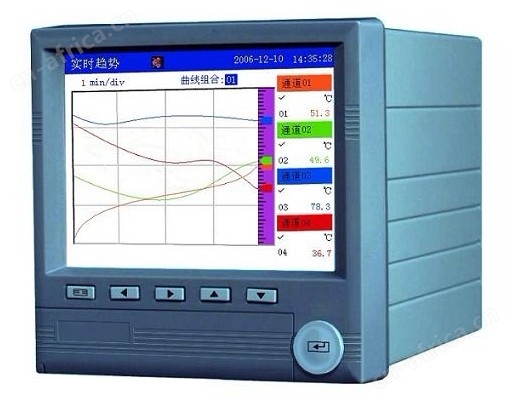

ZY-1003-彩屏无纸记录仪-上海自宇仪表有限公司

一、彩屏无纸记录仪主要特点：
1、无笔、无纸记录，日常维护工作量非常小

2、采用进口TFT 5.7 英寸320*240点阵图形液晶显示屏，高亮度LED背光

3、采用高速、高性能32位ARM微处理器，画面响应时间小于0.5秒，可同时实现16路信号采集、记录、显示和12路报警

4、采用256M 大容量的FLASH闪存芯片存贮历史数据，掉电丢失数据；

5全隔离输入，可同时输入多种信号，无需更换模块

6、显示工程量数据的数值范围更宽，可显示4 位数值：-999~9999；

7、可以组态显示：工程位号、工程单位、流量累积

8、支持剪贴板，可以进行参数的复制和粘贴功能

9、可支持12路继3A电器输出，屏幕可具备闪光报警显示，同时可设置各通道报警的下下限、下限、上限、上上限值；

10、16路温压补偿，支持补偿信号输入、常数可选，可提供过热蒸汽，饱和蒸汽、压力补偿等多种补偿模型

11、支持外接微型打印机，手动打印数据、曲线，支持用户现场打印

12、可提供标准USB 接口，支持USB 1.1 、2.0 优盘，

13、电可提供标准串行通讯接口： RS485 和 RS232C ，可支持Modbus RTU协议；

14、采用新型开关电源，在交流电源85VAC～264VAC、47～63HZ范围内可正常工作

15、可提供16组变送器+24VDC（≤40mA）隔离配电

16、仪表集成硬件实时时钟，掉电情况下时钟也能准确运行

17、全铝密封外壳及内部屏蔽板，可在恶劣的环境中正常工作。

二、彩屏无纸记录仪性能指标:
屏幕： 5.7 英寸TFT真彩色图形液晶显示屏或蓝色LED显示屏、320*240点阵、LED背光；

精度：实时显示：±0.2% F.S.；

曲线显示：±0.5% F.S.；

追忆精度：±0.2% F.S.；

（注：热电偶应去掉冷端误差；）

输入规格：全隔离输入，1～16通道信号输入，通道间全隔离，隔离电压大于1000V；

隔离阻抗： 20MΩ @ 1000V；

记录容量： 64/128/192/248MB（FLASH容量可选择）；

电压输入：0-5V、1-5V、0-20mV、0-100mV （ ›1MΩ）；

电流输入：0-10mA、4-20mA（阻抗250Ω）；

热电阻： PT100、Cu50（要求三线电阻平衡，引线电阻‹10Ω）；

热电偶： S、B、K、T、E、J、F2；

其它输入信号或分度号需在订货时说明；

隔离配电输出：变送器配电+24VDC，最多16路隔离配电，配电≤30mA/路；

模拟量变送输出：4-20mA；负载能力750Ω（）；

继电器报警输出：12路继电器触点输出，触点容量3A@220VAC/1A@30VDC，可组态上上限、上限、下限、下下限报警；

补偿方式：

一般气体--温度、压力补偿测量体积流量；

过热蒸汽--温度、压力补偿，查表得到工矿密度代入公式计算，求得质量流量；

饱和蒸汽--只进行压力补偿，查表得到工矿密度代入公式计算，求得质量流量；

天然气--温度、压力补偿测量体积流量；

补偿范围：

蒸汽--压力 0.1-4.5MPa，温度 100-500℃，密度 0.1-100Kg/m3；一般气体--压力 0-60Mpa，温度 -100-500℃，

累积范围： 0～；

通讯、打印：通讯接口----RS232C或RS485，波特率----（1200、2400、9600、19200），打印接口----RS232C直接连接微型打印机；

记录间隔：1秒至240秒，共分11档：1/2/4/8/12/24/36/60/120/180/240秒可选；

记录时间：记录时间的长短与FLASH存储器容量、输入点数、记录间隔有关，计算公式如下：

数据备份和转存： 1G、2G、4G及其它可以兼容的U盘；

热电偶冷端补偿误差： ±1℃ ；

断电保护：内置FLASH存储器保护参数和历史数据，断电后可保存；

集成硬件时钟：掉电后也能准确运行；

时钟误差： ±1 分/月；

供电电源： 85VAC-264VAC，47～63HZ；

环境温度： 0～50℃、避免日光直晒；

环境湿度： 0～85%R.H；

净重：≤3.0Kg

三、彩屏无纸记录仪输入类型

输入	类型	量程范围
电流	0～10mA、4～20mA	-999～9999℃
电压	0～20mV、0～100mV、0～5V、 1～5V	-999～9999℃
热电阻	Pt100	-99.9～850℃
热电阻	Cu50	-50.0～150℃
电阻	0～400Ω	-999～9999℃
频率	0～30kHz，（高电平：8.5～30V，低电平：0～4.5V）	0～30kHz，
热电偶	B	250～1820℃
	E	-148～1000℃
	J	-148～1200℃
	K	-148～1370℃
	S	-50～1760℃
	T	-40～400℃
辐射高温计	F2	700～2000℃
