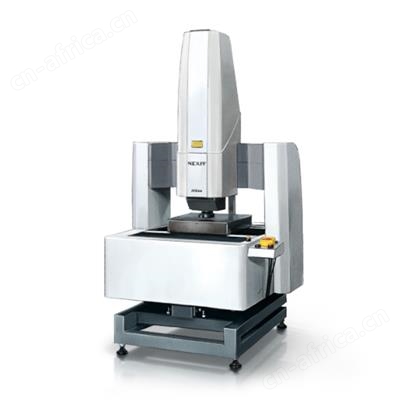

NEXIV VMZ-K系列影像测量仪

能够进行高速/高分辨率3D检测。

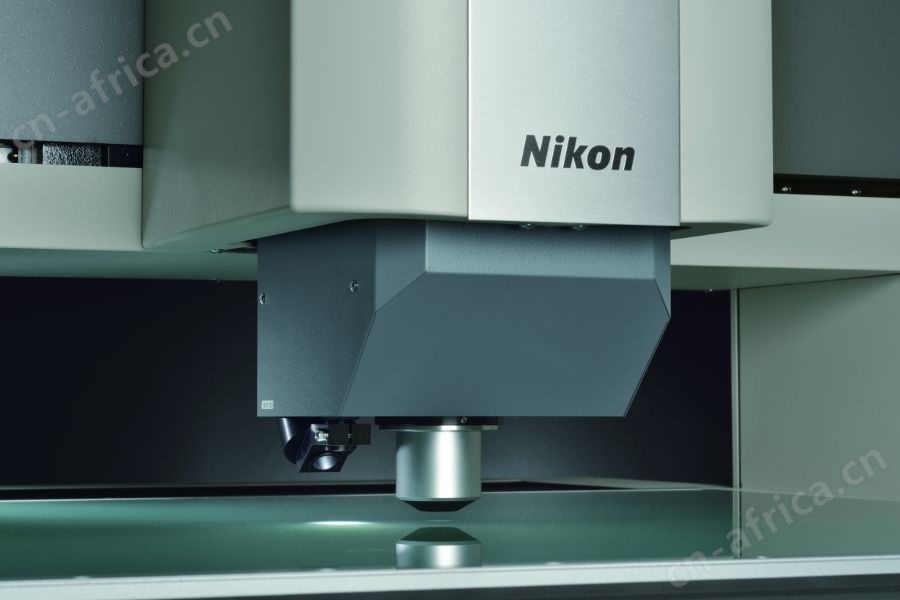

突破性的多功能共聚焦影像测量系统


融合了共焦技术,具有15倍变焦的明视野和激光自动对焦。 无论需要什么样的几何测量,二维或三维,检查和评估都异常快速和准确。

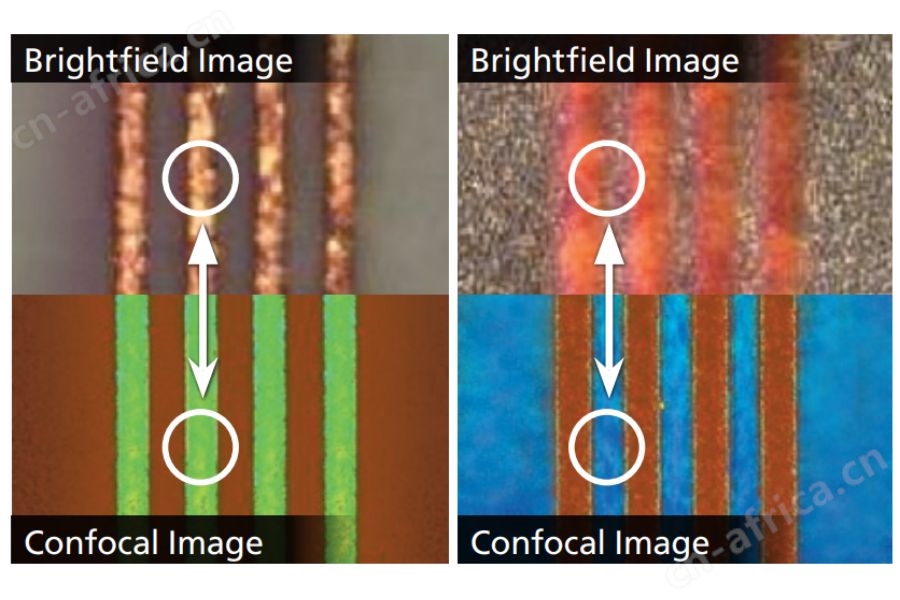

共焦光学系统可实现清晰显示,便于准确检测高对比度样品边缘。

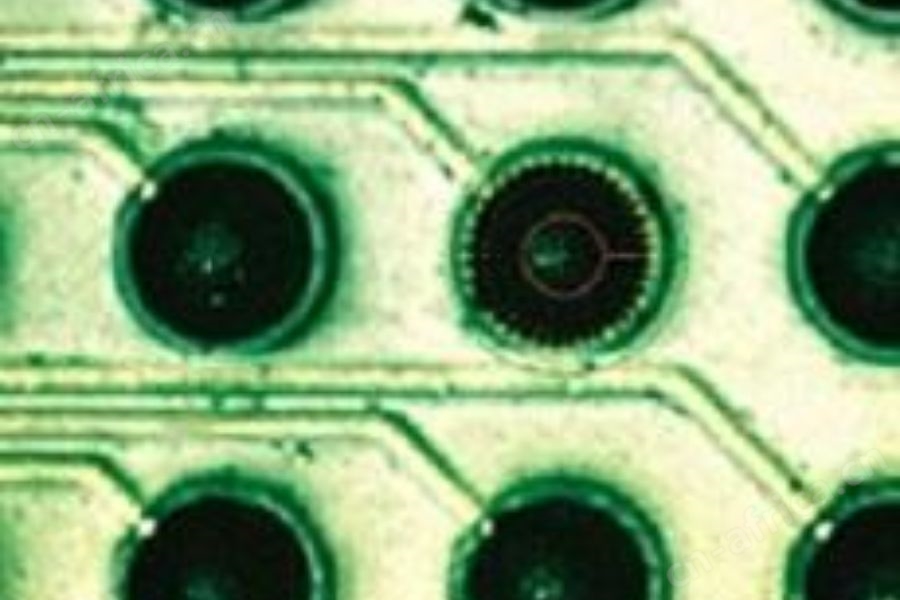

精细凸点和基板图案


在同一视场内结合15倍变焦明场图像的2D测量和3D高度测量,可以实现多样化测量。

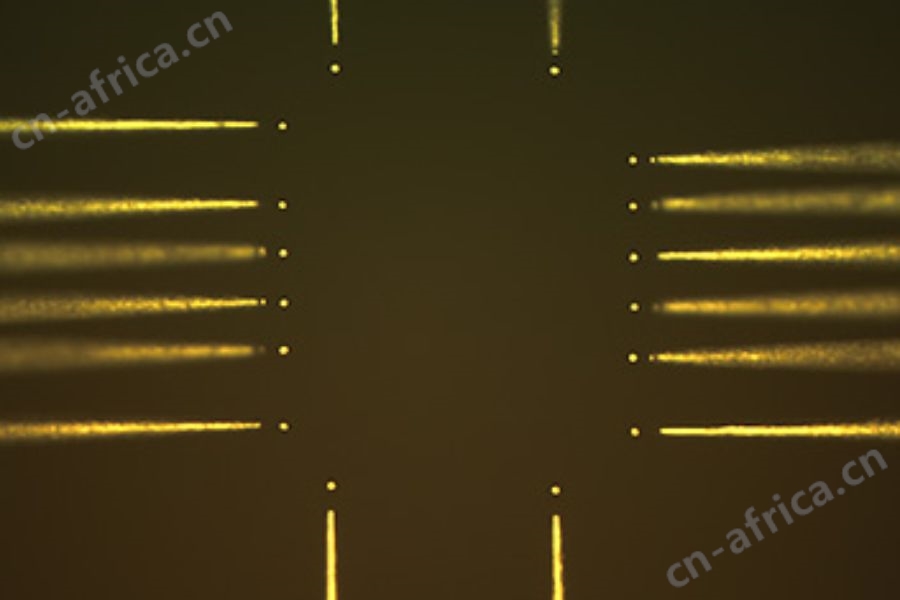

探头卡


可以根据位置数据一键式地进行编程。可以使用图像处理工具自动测量探头卡上的XYZ坐标和共面接触探头销。

精密PCB图案


尼康自有的共焦成像技术可以精确扫描高反射和低反射率表面。

规格参数

物镜

标准头高倍头
倍率1.5x3x7.5x15x30x
工作距离24mm24mm5mm20mm5mm


共聚焦系统 (视野全域高度测量)

标准头高倍头
视野8 x 6mm
4 x 3mm1.6 x 1.2mm0.8 x 0.6mm0.4 x 0.3mm
高度测量重复性 (2σ)0.6µm
0.35µm0.25µm0.20µm
高度解析度0.01µm


明场系统 (2D 测量)

标准头高倍头
变焦模式电动5段变焦
视野8 x 6mm 到
0.53 x 0.4mm
4 x 3mm 到
0.27 x 0.2mm
1.6 x 1.2mm 到
0.11 x 0.08mm
1.26 x 0.95mm 到
0.1 x 0.074mm
0.63 x 0.47mm 到
0.05 x 0.04mm
光源全系白色LED 透射、反射 ,
白色LED环光 type 1.5x, 3x 和 7.5x
灯源
白色LED
自动对焦影像对焦 和 TTL激光对焦 (可以扫描)


主机

VMZ-K3040VMZ-K6555
量程 (X, Y, Z)300 x 400 x 150mm
承载力20kg30kg
允许误差EUX,MPE EUY, MPE 1.5 + 4L/1000µm
EUXY, MPE 2.5 + 4L/1000µm
EUZ, MPE 1 + L/1000µm
电源 / 功耗AC 100 to 240 V ± 10% 50/60 Hz / 13A to 6.5A
占地大小2500 x 1600mm2500 x 1900mm
