BRDF/BTDF双向反射/透射分布函数光谱测量仪的测量平台如右图所示。整个系统设备包括照明系统、光谱探测系统、测量机械系统和光谱数据软件处理系统。在测量过程中，通过接口软件将辐射测量软件和测量机械系统的控制软件整合在一起，通过计算机自动控制实验的整个测量过程，使得实验操作起来简便、快速、省时。全自动BRDF光谱数据采集软件，实时进行数据采集并输出结果。

莱森光学BRDF光谱系统采用高精度旋转位移台与悬臂梁结合的方式，完成BRDF测量。其中光源安装在外悬臂上，转动半径0.5m，可以实现1个自由度旋转，即以悬臂轴为圆点实现天顶角方向旋转(照明天顶角0°~90°)；探测器安装在内悬臂上，可以实现2个自由度旋转，分别为以悬臂轴为圆点实现天顶角方向旋转(探测天顶角0°~90°)，以中心转台为轴，实现方位角方向移动(探测方位角0°~360°)；样品安装在底座中心旋转台上，可以实现1个自由度旋转(照明方位角0°~360°)。以此通过对照明端、探测端的方位角与天顶角共四个自由度的控制，实现BRDF所有条件的测量。（特别说明：因运动过程中，受机械结构限制，悬臂间会存在遮挡，部分角度下获得数据为无效数据）

   测量原理

根据双向反射/透射分布函数的定义，BRDF测量方法是分别测出入射光谱辐照度和反射/透射光谱辐亮度，两者之比即为BRDF/BTDF。

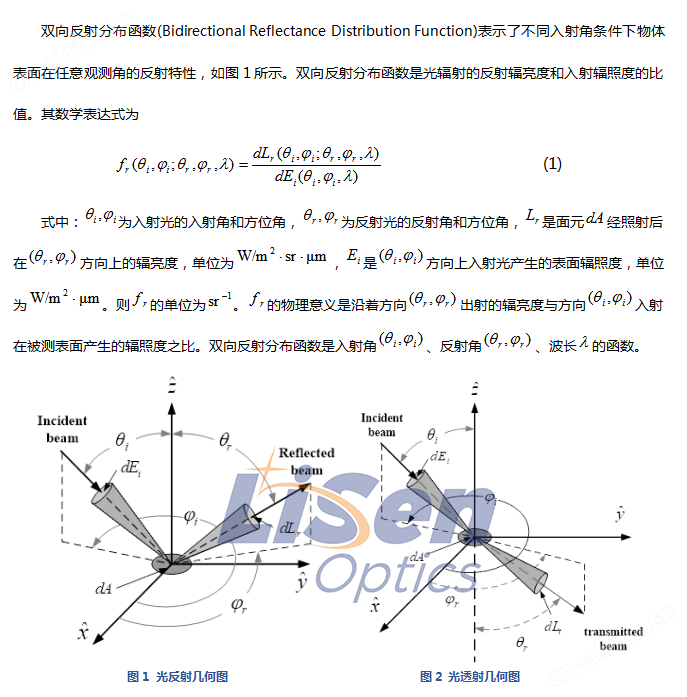

      1、双向反射分布函数定义

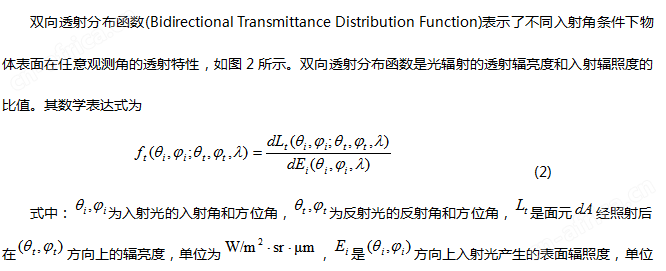

       2、双向透射分布函数定义

    主要技术特点

• 整套系统采用四轴共心设计，结构简约、稳定，旋转位移台角分辨率高0.050，定位精度高0.10

• 整套系统采用低反射率哑光发黑处理，减少杂散反射光影响

• 光谱仪可配置不同档次光谱仪（制冷或非制冷可选），光谱范围380-1100nm/380-1700nm/380-2500nm

• 光源可选择150W大功率卤灯光源或超连续激光白光光源

• BRDF四自由度全范围角度软件自动设置控制

• BRDF全自动光谱测量软件软件可跟据客户需求自定义测量方案

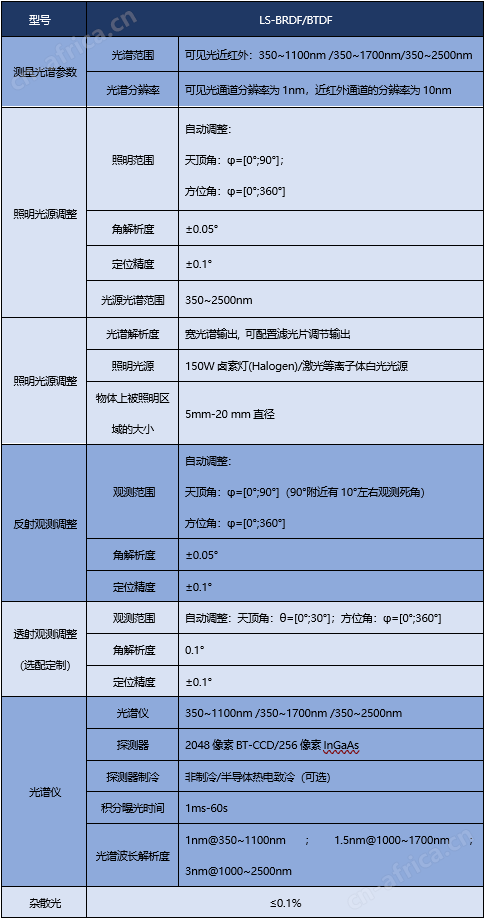

       主要技术指标
