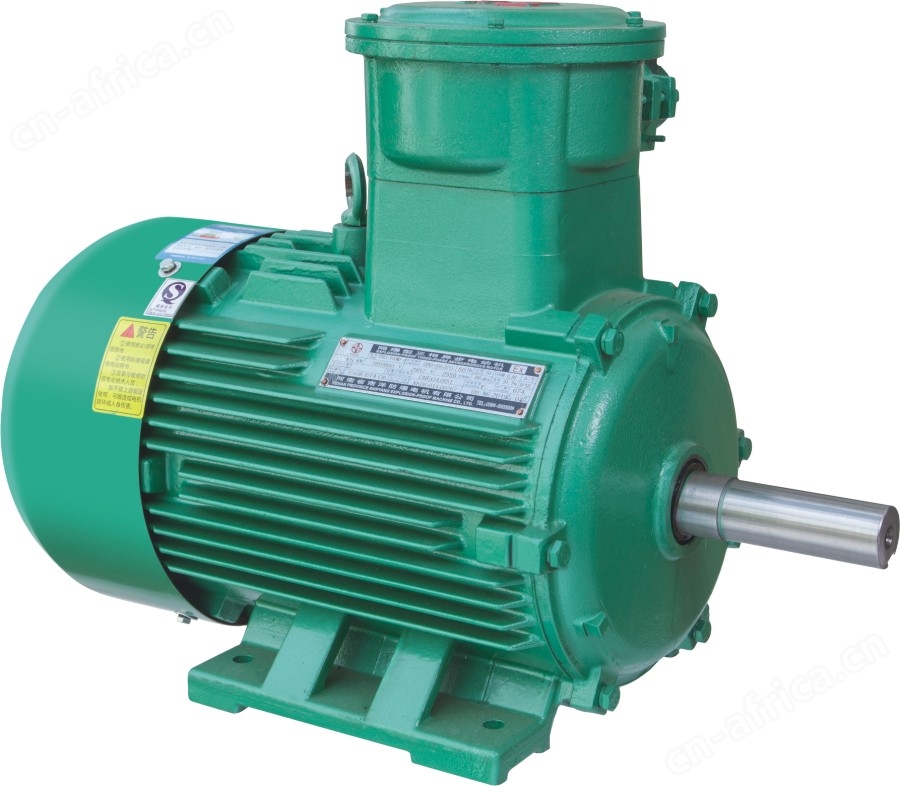

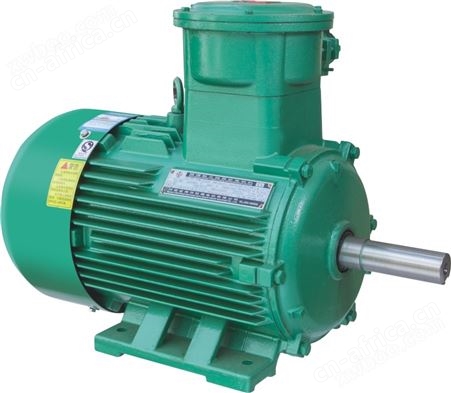

YBX3系列隔爆型三相异步电动机（中心高80-335）

1 概述

YBX3系列隔爆型三相异步电动机（机座号63~355）（以下简称电动机）,按照GB3836.1-2010《爆炸性环境 第1部分：设备 通用要求》和GB3836.2-2010《爆炸性环境 第2部分：由隔爆外壳“d"保护的设备》GB 3836.3-2010《爆炸性环境 第三部分：由增安型e保护的设备》的要求，制成隔爆型，防爆标志为：Ex d IIB T4 Gb，可以覆盖防爆等级Ex d IIA T4Gb，适用于化工厂、石油、天燃气、制药厂、医院等含有甲烷、乙烷等气体固定式设备上作为一般动力设备使用或工厂具有引燃温度组别为T1～T4组的可燃性气体或蒸汽与空气形成的爆炸性混合物场所。电动机电气性能执行JB/T7565.1-2011《隔爆型三相异电动机技术条件 第1部分：YB3系列隔爆型三相异步电动机（机座号63~355）》的规定。

 电动机防爆性能符合GB3836.1-2010《爆炸性环境 第1部分：设备 通用要求》和GB3836.2-2010《爆炸性环境 第2部分：由隔爆外壳“d"保护的设备》GB 3836.3-2010《爆炸性环境 第三部分：由增安型e保护的设备》的要求。

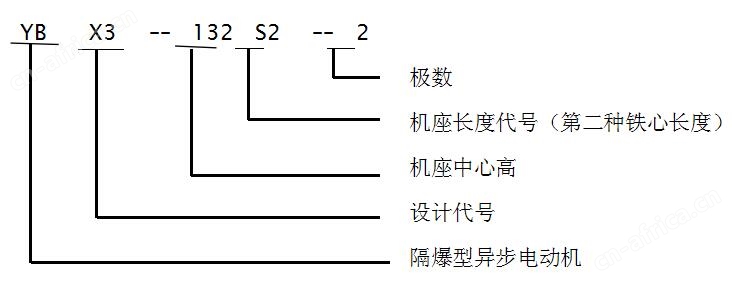

2 产品型号及意义

3.基本参数
 额定电压：380V、600 V、1140 V、380/660 V、660/1140 V
 额定频率：50HZ
 功率范围：0.37-375KW
 绝缘等级：F
 防护等级：IP55
 防爆等级：Ex d IIBT4/Ex d IICT4

4 使用范围及使用条件

4.1 Ex d IIB T4 Gb用于工厂具有引燃温度组别为T4组的可燃性气体或蒸汽与空气形成的爆炸性混合物场所。

4.2 使用条件

4.2.1 环境空气温度随季节而变化，但不超过40℃。

4.2.2 海拔不超过1000m。

4.2.3 环境空气大相对湿度不超过95％。

4.2.4 额定电压为380V、660V、1140V、380V/660V、660/1140V。

4.2.5 额定频率为50Hz。

4.2.6 电动机的定额是以连续工作制（S1）为基准的连续定额，允许满压起动。

4.2.7 电动机采用F级绝缘，定子绕组的温升（电阻法）按80K考核（其中机座号315L的2、4极和机座号355，允许按105K考核）。

5 产品选型指导

1. 防爆型式：Ex dI Mb适于煤矿

2. 防爆型式：Ex d IIB T4 Gb. 适用于工厂具有可然性气体的场所（丙烷 乙烯）

 3. 防爆型式：Ex d IIC T4 Gb适用于工厂具有可然性气体的场所（氢气.丙烷 乙烯）

4. 防爆型式：Ex tD B21 T135°C适用于工厂具有可燃性粉尘场所和可燃性飞絮的场所（如饲料.纺织.面粉.水泥等产生粉尘的场所)

 5. 防爆型式：Ex d IIC T4 Gb/Ex td B21 T135°C既适用于工厂具有可燃性气体场所，又满足可燃性粉尘场所和可燃性飞絮的场所（如饲料.纺织.面粉.水泥等可产生粉尘的场所)。
