功率：160KW-3150KW
极数：2P、4P、6P、8P、10P、12P
电压：6KV、10KV 或其它异电压
机座号：355-630
防护等级；IP23、IP44（管道通风）
绝缘等级：F、H

【产品说明】

该系列电机适用驱动无特殊要求的各种机械，如机床、压缩机、水泵、通风机、输送带、破碎机等，并可供机械行业、石油行业、发电行业及各种工矿企业作原动力机用。电机采用全钢板焊接，结构合理，自带百叶窗散热性能好，同时采用VPI真空压力浸漆，绝缘性能、寿命长。此系列电机可用于替代原先J、JS系列电机，在电机功率相同情况下，实现小机座号生产，同时该系列电机用途广泛、通用性强，可派生出各类型电机，是目前各工矿企业标准采购的电机。

【产品适用标准】

JB/T7593-2008(6KV)、JB/T10446-2014(10KV)

【使用条件】

1、适用场所：室内或室外、无危险气体环境；

2、环境温度：-15～+40℃；

3、海拔高度：不超过1000m；

4、防护等级：IP23、IP44（管道通风）；

5、绝缘等级：F、H。

适用领域：

本系列电机适用驱动无特殊要求的各种机械，如机床、压缩机、水泵、通风机、输送带、破碎机等，并可供机械行业、石油行业、发电行业及各种工矿企业作原动力机用。

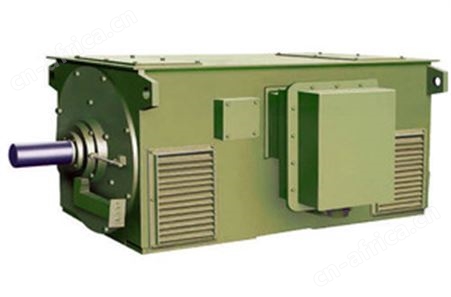

Y系列高压电机结构特点

Y系列高压电机采用箱式结构，机座由钢板焊接而成，重量轻、刚度好。 Y系列高压电机为自然通风冷却，机座上部安装有防护顶罩，拆装方便，便于电动机的维修。

定子绕组采用F级耐热绝缘材料、顶部绑扎可靠，并经真空压力浸漆使Y系列高压电机具有良好的绝缘性能和机械强度。

Y系列高压电机的转子采用可靠的铸铝或铜导体的鼠笼型结构。轴承有滚动轴承和滑动轴承两种形式，依电机的转速和功率大小而定。

Y系列高压电机的用途

Y系列高压电机可用于驱动各种通用机械，如：压缩机、水泵、风机、破碎机、切削机床、运输机械及其它机械设备。在矿山、机械工业、发电厂等各种工矿企业中作原动机。用以拖动鼓风机、磨煤机、轧钢机、卷扬机等应在订货时说明。

Y系列高压电机的标准形式

电压：10000V，6000V，50Hz

防护等级：Y系列为IP23(若采用管道通风可制成IP44)

绝缘等级：F

工作制：S1（连续）

冷却方法：Y系列为IC01（或IC11、IC21、IC31）

安装形式：IMB3

电机接法：Y（接线盒内三个出线端子，从主轴伸端视之接线盒位于机座右侧）

使用环境

海拔：不超过1000m

环境空气温度：不超过40℃且无严重尘埃，环境空气温度对采用滚动轴承的电动机为-15℃,对采用滑动轴承的电动机为5℃。

空气中无腐蚀性和爆炸性气体（也可制成湿热或高原地区电动机）

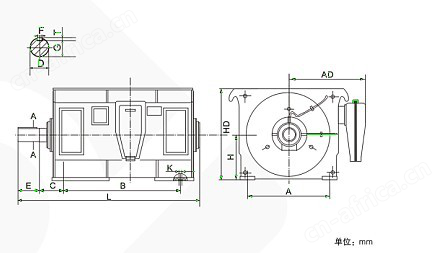

Y系列高压电机安装尺寸

 (1)当采用滑动轴承时，C尺寸偏差为±4.0不包括轴向窜动量。

注：图中尺寸仅供参考，订货时以制造厂提供的外形及安装尺寸图为准。
