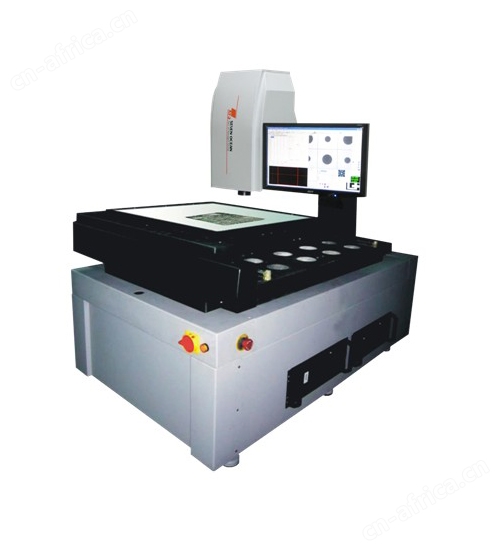

PCB线路板专用影像测量仪GM系列为一款大行程全自动影像测量仪，专门针对电路板(PCB板)、铭板、印刷、TouchPanel、玻璃网板、芯片等业界测量研发设计。
PCB线路板专用影像测量仪测量范围：
PCB线路板外观尺寸检测、位置检测、线条宽度测量等；
丝印印刷网板、手机触摸屏/玻璃的外观尺寸、平面度、膜厚、弧度、圆孔直径等的测量。
多款非标单机测量仪，自动化在线检测系统未一一展出，若未发现合适设备，请致电，国内外团队为您量身打造实用的高速专案测量仪器。
线路板专用影像测量仪采用新光罩技术（GlassMask）取代传统以光学尺计数之测量模式，是七海测量影像测量技术的革命性突破，可以将光学尺所产生的区段误差、累计误差、回程误差等问题消除。
| 重现性 | < 0.002mm | 台面大小 | 920*1018mm |
| 解析力标准 | 0.001mm | 机台重量 | 750kg(包括机架) |
| 平面精度 | 3+5L/1000µm | 影像放大倍率 | 30x-225x |
| 示值精度(X、Y） | 3+5L/1000µm | 光学放大倍率 | 0.7X-4.5X |
| 工作行程(X/Y/Z) | 700*600*100mm | CCD | 专用彩色1/3英寸高解析 520TV线 |
| 外形尺寸(WxDxH) | 911*1350*1680mm | 可选配置 | 旋转灯、自动变倍镜 头 |
| 测量范围(X*Y*Z) | 700*600*100mm | 工作行程 | 700*600*100mm |
| 影像摄取系统 | sony芯片高解析彩色CCD | 测量理论 | 晶元光罩坐标系统 |
| 镜头 | SEVEN OCEAN OPTICAL 自动变焦镜头 | 控制系统 | 全自动闭环控制系统， 日本松下PANASONIC伺服 闭环控制系统 |
| 工作台结构 | 00级花岗岩 | 仪器结构 | 00级花岗岩 |
| 电源 | 220V 50±5HZ | 功率 | 1KW |
| 温度范围 | 20±5℃ 1℃/h 2℃/24h 1℃/m | 湿度 | 40%-70% |
| 震动 | < 30HZ | 工作台承重 | 3-5KG均布 |
