柔性工件测量 芯片测量 电路板测量

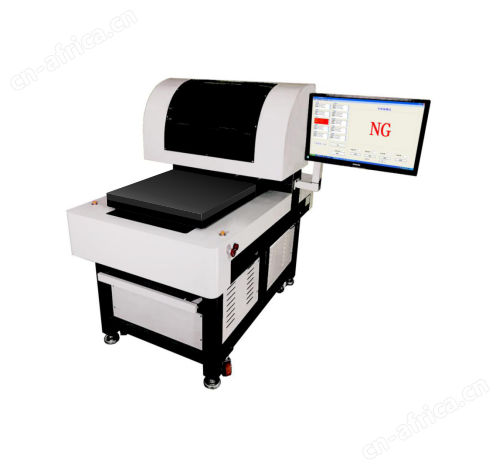

型号：ITN-L1-430 /ITN-L1-540
本设备适用工件的翘曲度、平面度批量高精度快速非接触式测量。
适合行业： 玻璃行业、手机外壳及中层板行业、、铝板等金属板行业、汽车配件行业、PCB线路板行业、电子行业等各类零件的平面度、翘曲度检测。
本设备通过进口高精度激光测头对工件表面进行扫描取点，以获取工件表面的轮廓数据，再以此做平面度及翘曲度计算。
1.可做单一件产品或多件产品的平面度及翘曲度。
2.产线批量测量模式及抽样测量模式。
3.可预设定平面度、翘曲度的监控值，超差可报警。
4.测量数据可导出至EXCEL。
5.可编辑测量程序，及已编辑程序呼出。
6.高运算快速测量，100mm以内产品可达0.5秒测量一片。
（一）、应被测产品尺寸的不同需要，可选择不同的测量模式。
可测量单一片400X500mm尺寸的产品
可测量2片400X150mm尺寸的产品
可测量8片150X90mm尺寸的产品
| 序号 | 项目 | 描述 | 备注 |
| 1 | 设备主要功能 | 平面度、翘曲度测量 | |
| 2 | 测量行程 | X,Y:400*500mm | 可量透明、及非透明物件 |
| 3 | 重复精度 | 平面度：≤5um（标准件） | 定点式测量 |
| 4 | 工位 | 单工位 | |
| 5 | 上下料方式 | 人工上下料 | |
| 6 | 产品换型时间 | 无需更换夹具的不同尺寸产品，调机仅需10分钟 | 程序可保存,换型后,调用即可 |
| 7 | 设备外型尺寸 | 1200*1000*1500mm（L*W*H） | |
| 8 | 激光测量系统 | 进口测量测量系统1套 | |
| 9 | 设备重量 | 500kg | |
| 10 | 工作台承重 | 2kg | |
| 11 | 设备洁净度 | 100级 | |
| 12 | 耗材评估 | 鼠标、键盘、光电开关、电源开关 | |
| 13 | 人员配置 | 1人 | |
| 14 | 工作环境 | AC220V±10%，50Hz；功耗：2000W ；温度：22±2℃；湿度：45-75％ | |
