GIS局放超高频在线监测系统包括数据采集处理模块，数据采集处理模块通过通讯模块与光电转换单元连接，该光电转换单元上连接有若干个传感器，数据采集处理模块还连接有智能处理器模块，智能处理器模块通过光钎环网与系统服务器联接。实用新型的优点在于：该系统采用特定频率传感器实现传感方式，能够在GIS运行条件下，对其内部局部放电进行检测和精确定位，及时发现绝缘缺陷，避免绝缘故障。可实现对GIS绝缘状况的动态监视，有效预防电力系统的突发性事故，并可为状态检修提供科学的数据依据；通讯方式多样化，使其传送更加方便；传感器选择外置式可直接安装，无需停电。

系统功能

局部放电检测

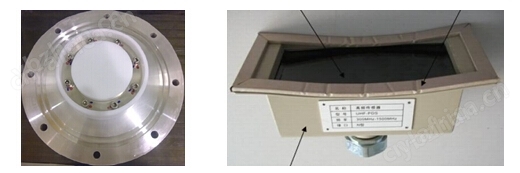

装置实时检测并显示电力设备中的局部放电现象，可以判定金属颗粒、悬浮电位、内部电晕、固体绝缘内部缺陷、固体绝缘表面脏污等典型缺陷产生的局部放电信号；采用全数字化高速局放信号采集处理芯片，传感器检测频带可达到 3GHz，并可根据需要选用其间的子频段；检测中心频带驻波比：＜2.0。

局部放电定位

装置提供局部放电初步定位功能，定位精度为 GIS设备某个气室，或变压器内某一范围。UHF信号传播过程中衰减比较快，离开放电源的距离不同，放电信号的幅值显著不同，因此，通过比较UHF放电信号的幅值可以进行放电的粗略定位。

局部放电类型识别

装置具有局部放电模式库和识别算法，提供背景噪声、典型干扰和局部放电类型识别功能。

GIS局放超高频在线监测系统优势
二维波形和三维相位图谱技术，放电状态直观显示
引入了环境噪音抑制技术，大程度避免了环境噪音引起的误报警
具备良好的电磁兼容性、绝缘性能、抗干扰性、抗腐蚀性等
具备特征参数越限报警
能够显示工频周期放电图二维（Q-φ，N-φ、N-q）、三维（N-Q-φ）放电谱图及放电趋势图
实时在线对设备运行状态进行评估，对异常状态作出报警，以便运行人员及时处理，并为设备的故障分析、性能评估、合理使用和安全工作提供信息和准备基础数据

技术指标

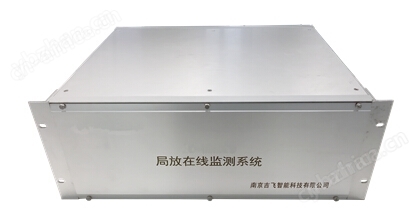

局放在线监测主机
装置技术参数

工作电源	AC220V，50Hz/60Hz 允许偏差：-20％～+15％
工作电流	0.5A
主机监测频段	300MHz-2000MHz（高频）、300MHz-3000MHz（噪音）
灵敏度	5PC
增益	85dB
驻波比	1.5
主机检测通道数	8高频、1噪音
阻抗	50欧姆
传感器接口	N-型
通信接口	RS485
同步处理	软件同步、交流电源同步
采集精度	12Bit
