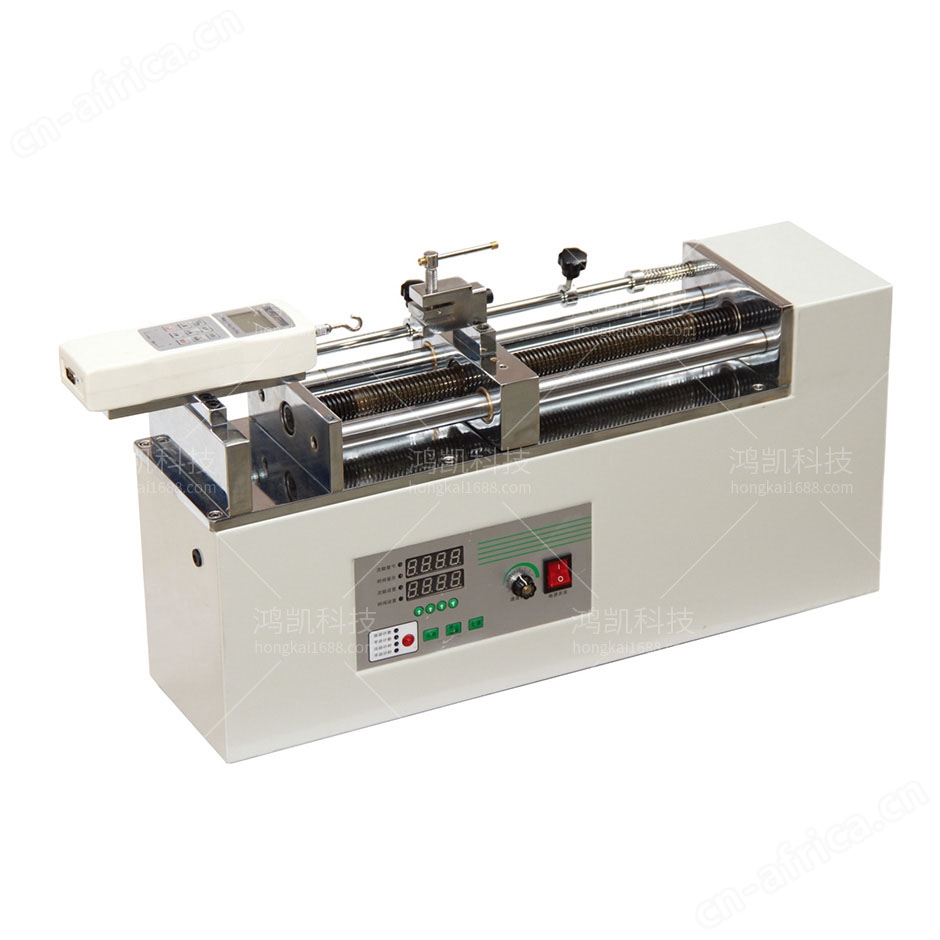

卧式电动拉力测试仪背景技术：

卧式电动拉力测试仪是一种安装在油管上或相邻分油管接箍等位置的用于固定和保护线缆的保护装置。线缆保护器在出厂前需要进行固线拉力测试。目前，一般采用通用的立式拉力检测设备。该种设备的重量大、占用空间大、移动不便，且对于线缆保护器的适用性差。

卧式电动拉力测试仪技术方案

发明内容本实用新型为解决公知技术中存在的技术问题而提供一种结构简单、使用方便、占用空间小，且适用性强的卧式电动拉力测试仪。本实用新型为解决公知技术中存在的技术问题所采取的技术方案是：一种卧式电动拉力测试仪，其特征在于：包括机架，机架的上端安装有固定挡板和活动挡板，两挡板之间设有能上下调整的托架；所述机架上靠近固定挡板的一端设有线缆拽拉机构；所述线缆拽拉机构包括推拉力S型传感器，传感器的一端连接有线缆夹紧机构，另一端连接能使传感器伸长的牵引机构；传感器通过传输线连接显示屏。本实用新型还可以采取的技术方案为：所述牵引机构由电机和连接电机的蜗轮丝杠减速机构成，丝杠的端部固装有连接盘，所述传感器与连接盘固连。所述线缆夹紧机构为三爪卡盘。所述机架的下端安装有行走轮机构，所述行走轮机构由滚轮支架和支撑在滚轮支架上的滚轮构成。本实用新型具有的优点和积极效果是：采用上述线缆拉力测试机，通过将线缆保护器放置在托架上，夹紧在两挡板之间，然后操作线缆拽拉机构，可方便的测试出线缆保护器的固线拉力是否满足要求。通过调整两挡板之间的距离和上下调整托架，可适用于检测多种型号的线缆保护器；另外，本线缆拉力测试机相比于现有的通用检测设备，具有结构简单、使用方便、占用空间小的优点，因此，可根据需要，将其转移动合适的位置。

卧式电动拉力测试仪特点说明

1、本系列拉力试验机是专为HF系列和HG系列配套用的高精度负荷试验台。本产品采用大力矩步进电机、高精度编码器、超大触摸屏幕，内藏双柱结构，具有稳定性好，适用范围广，外观美观使用方便等优点，并具有速度、位移可控，手动（点动）、自动、运动次数自动控制、到位延时等一系列功能广泛适用于橡胶塑料、轻工纺织、建筑门窗、复合材料、电线电缆、汽车配件、动力机械、科研机构等行业的推拉负荷、插拔力、破坏试验等测试领域。
2、高精度、高分辨率、高稳定性
3、采用大力矩步进电机，高精度编码器
4、超大7寸触摸液晶显示屏，人机交互界面友善，操作简单易用
5、运行速度可设置，设置宽泛，可以适应各种不同的测试速度要求（速度可控）
6、运行距离可设置，运行至设置位置后，可延时保持、反向运行、立即停止（位移可控）
7、实时显示位移量、运行速度，并显示移动方向（向上为正+，向下为负-）
8、提供自动计数、自动计时、伸缩率测试、全自动编程，多种测试模式
9、在全自动编程模式下，可自定义5个不同的测试位移、5个不同的测试速度，方便快速地完成测试
10、力保持功能：到位置或设定力值，保持时间可自由设定（需选配推拉力计）
11、设定力值往返运动功能：设定力值往返运动，力值设定、保持时间、运动次数可自由设定（需选配推拉力计）
12、拉压断即停功能：施加被测物上的力消失后，随即停止（需选配推拉力计）

卧式电动拉力测试仪技术参数

机型：YHK-500S
荷重：500N50kg110lb
有效行程：270mm
位移分度值：0.1mm
移动位移误差：0.1mm
速度：10-800mm/min
速度分度值：0.2mm/min
速度设定误差：10-200mm/min±1mm、200-800mm/min±0.5%
加载方式：电动
电源交流：220V50/60HZ
外形尺寸：660mm*160mm*33mm
重量：约30kg
